Terminazione Cavo Alimentazione Mainsstream Van Den Hul

Author: Mauro Zeppilli Aki Team

Consigli per la terminazione eseguita su cavo Van Den Hul Mainsstream Spina Schuco Sch-G + presa IEC PRVV21A

Buon Lavoro.........!



Collegamento Lato Spina Shuco

1) spellare 50 mm di guaina esterna 2) Togliere la Calza, lasciando quanto basta per ottenere un piccolo cordoncino 3) isolare utilizzando circa 20 mm di Termorestringente (diam 19 o 21) 4) togliere 30 mm di guaina siliconica





5) Attorcigliare tra loro i cavi marroni ed i cavi blu

6) isolare le trecce con 2 pezzi di termorestringente lungo 20 mm (diam 9,8)

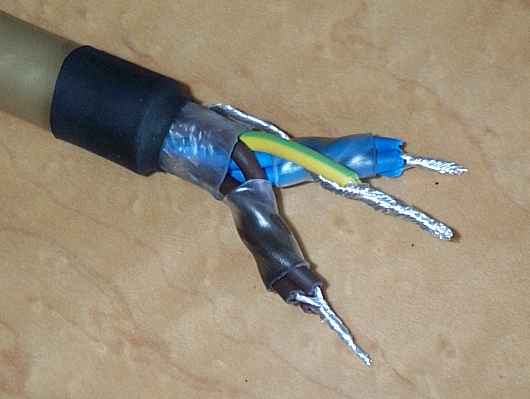

7) spellare 12 mm di ogni capo Marrone e Blu, e 20 mm del capo giallo/verde 8) attorcigliare tra loro i capi spellati (il cordoncino ottenuto dallo schermo va collegato al filo di terra giallo/verde) e serrare con una pinza (senza saldare !) 9)  Inserire (dall'altro lato del cavo) la chiusura della Spina Shuco





10) serrare il tutto

11) Chiudere la spina







Come promesso, ecco il collegamento per la Spina Italia 16A, Buon divertimento !



A) seguire i passi precedenti 1 - 8 + il passo 18 (relativo alla presa IEC)  spellando peṛ 43 mm di guaina esterna ed inserendo 25 mm di termorestringente nero (sulla guaina ext) e 20  mm trasparente (sulle trecce blu/marrone)

B) serrare il tutto

C) Chiudere la spina









Collegamento Lato Presa IEC

10) spellare 35 mm di guaina esterna

11) Togliere TUTTA la Calza 12) isolare utilizzando circa 25 mm di Termorestringente (diam 19 o 21)





13) togliere 25 mm di guaina siliconica 14) Tagliare 10 mm di filo Giallo/Verde 15) spellare 12 mm di ogni capo (Marrone,Blu e giallo/Verde) 16) attorcigliare tra loro i capi spellati e serrare con una pinza (senza saldare !)

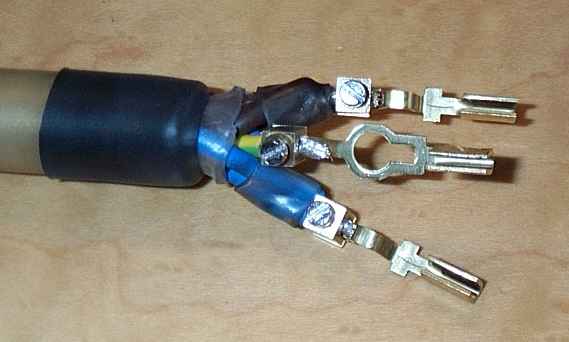

17)  isolare le trecce con 2 pezzi di termorestringente lungo 10 mm (diam 9,8) 18) tagliare le 2 linguette sotto il serracavo, e con l'aiuto di una lima tonda allargare il foro almeno a diam. 16-17 mm (il gommino passacavo va tolto) 19) smontare i contatti dalla presa, inserire i cavi e serrare le viti  (se avete tagliato iltutto alla lunghezza delle precedenti istruzioni, non avrete problemi) 20) rialloggiare i contatti nella presa, serrare a fondo le viti e montare il pressacavo





?

21) Ooops Ho dimenticato di chiudere la presa...ma arrivati a questo punto, penso sia proprio l'ultimo dico l'ultimo dei problemi ! ed ecco...il Cavo Terminato



Mauro Zeppilli
