Mainsorb1,5

Mainsorb 1.5 Cavo di Alimentazione in Kit effetto filtro RFI/EMI

istruzioni per l'assemblaggio

Author: Mauro Zeppilli (AudioKit improvement Team)

Si è vero...i soliti Clamp in ferrite, però, inseriti nel modo Giusto ed al posto giusto....!?

Buon Lavoro.........!

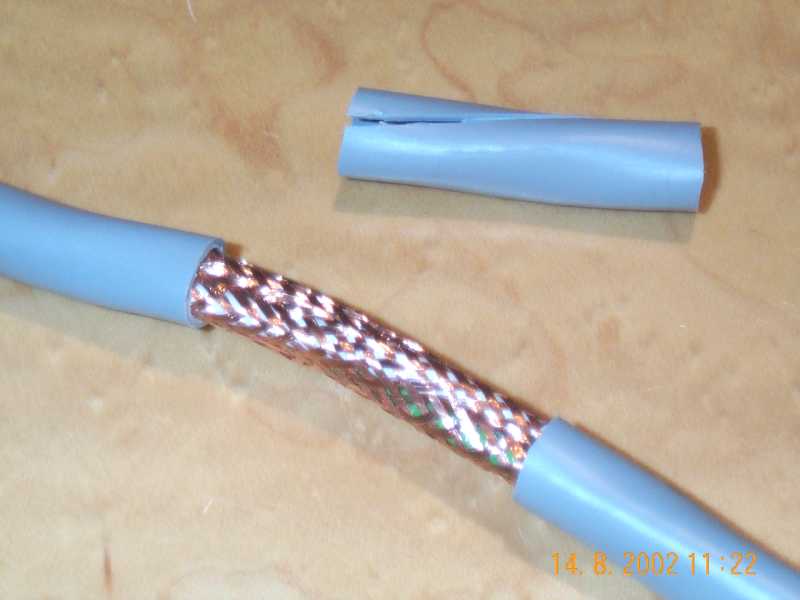

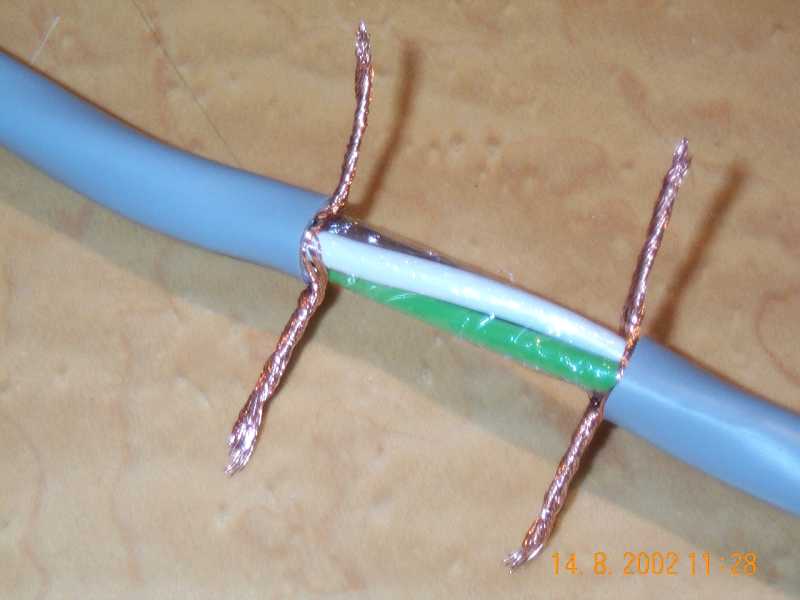

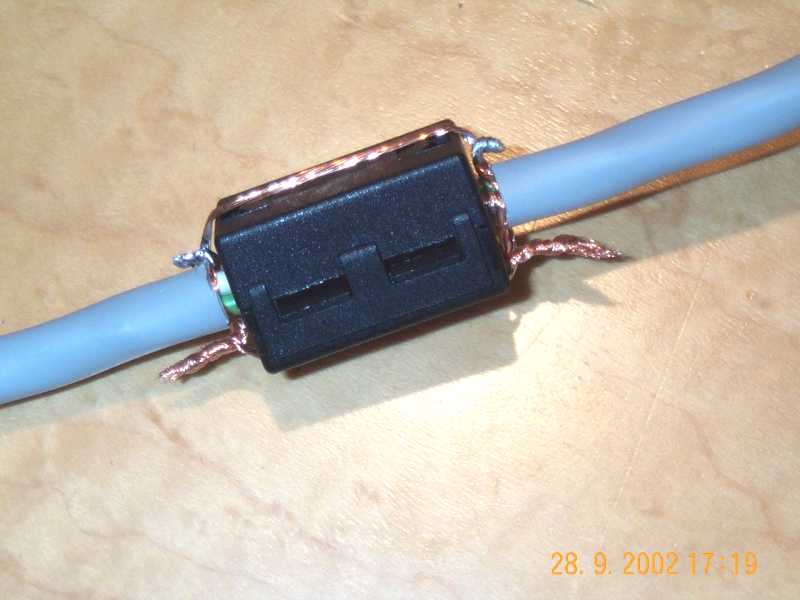

1) spellare 3 Cm di guaina, a partire da un capo qualsiasi, ad una distanza di 12-32-67-110 per cavo da 1,5 mt (+167mm per cavo da 2 mt)	2) Dividere ed arrotolare la calza in rame	3) Come si presenta il cavo sguainato pronto ad accogliere i Clamp in ferrite (4 posti per cavi da 1,5 mT e 5 posti per cavi da 2 mt)	4) inserire i Clamp, arrotolare e saldare le calze aiutandosi con dei spezzoni di filo in rame (i Clamp contenuti nel kit possono essere diversi e/o parallelepipedi)

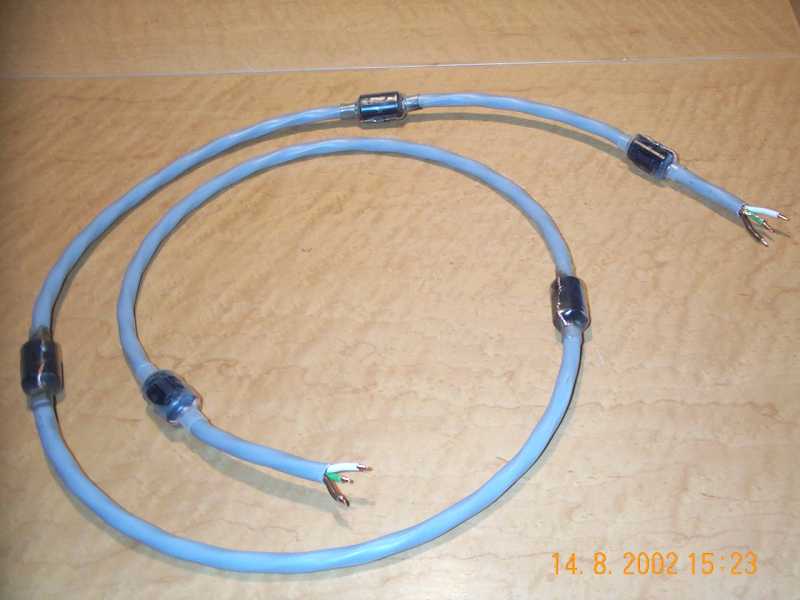

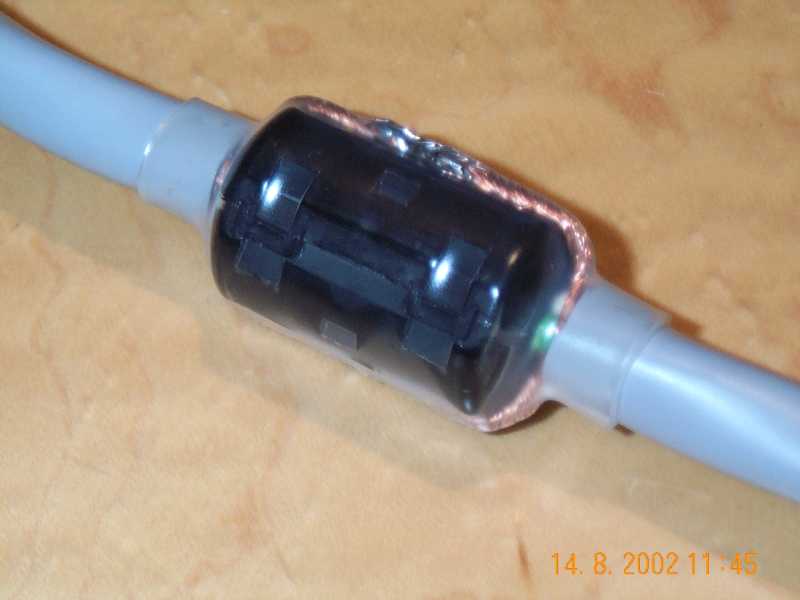

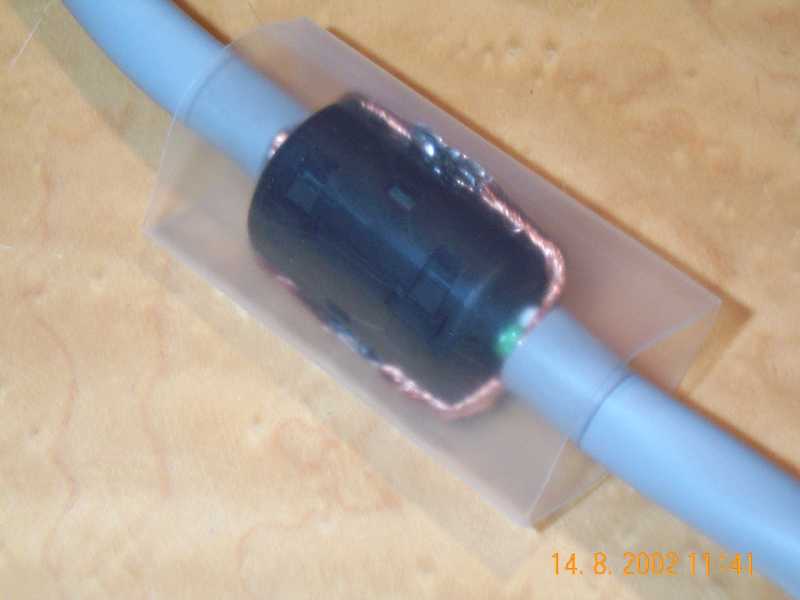

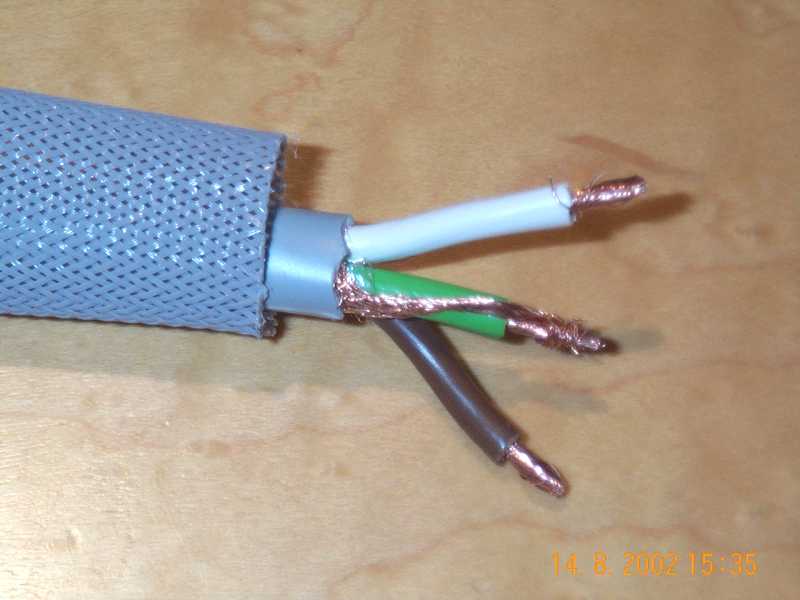

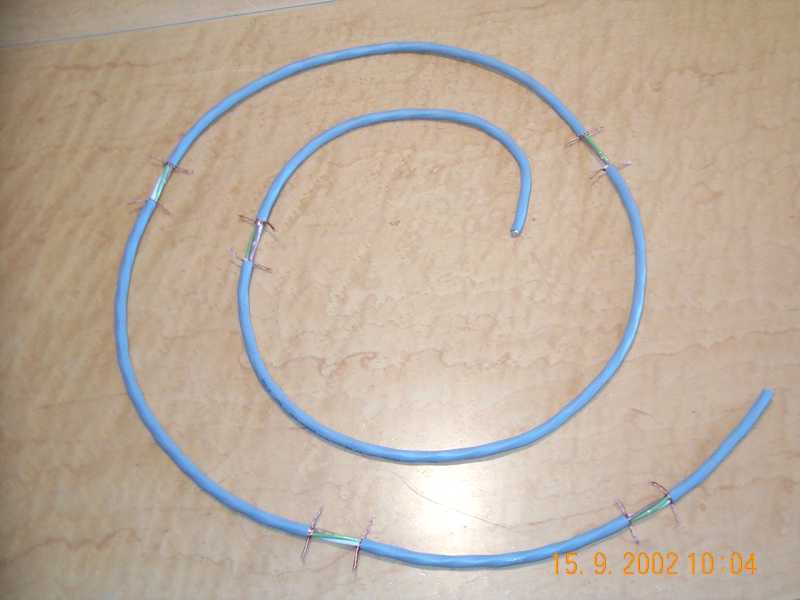

5) Inserire il termorestringente (pezzi da 7 Cm circa) sui clamp (il termorestringente fornito nel kit può essere anche nero)	6) Scaldare il termorestringente (accendino, fornello, ecc..)	7) Come si presenta il cavo con i Clamp al loro posto (4 clamp per cavi da 1,5 mT e 5 Clamp per cavi da 2 mt)	8) dal lato con ilclamp più vicino all'estremità, spellare la guaina per 3 Cm, ridurre a metà la calza, accorciare di 6 mm il cavo di terra (verde)

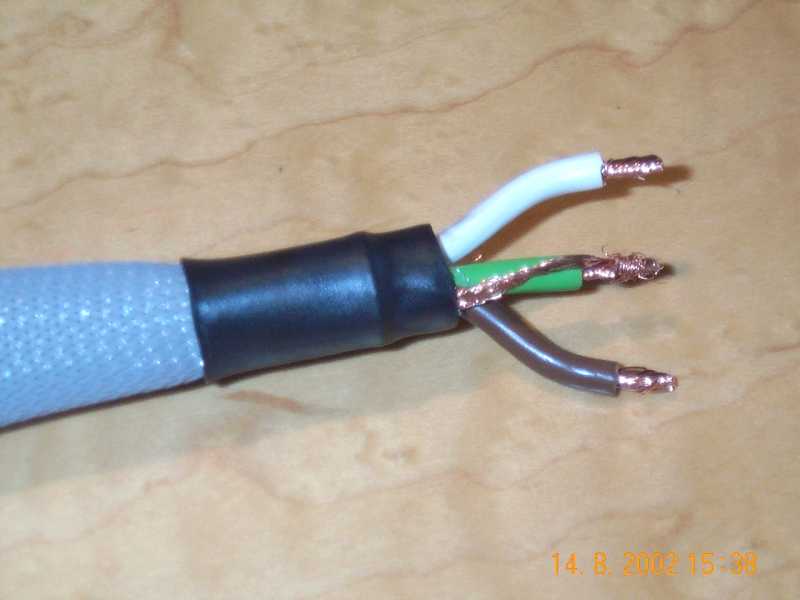

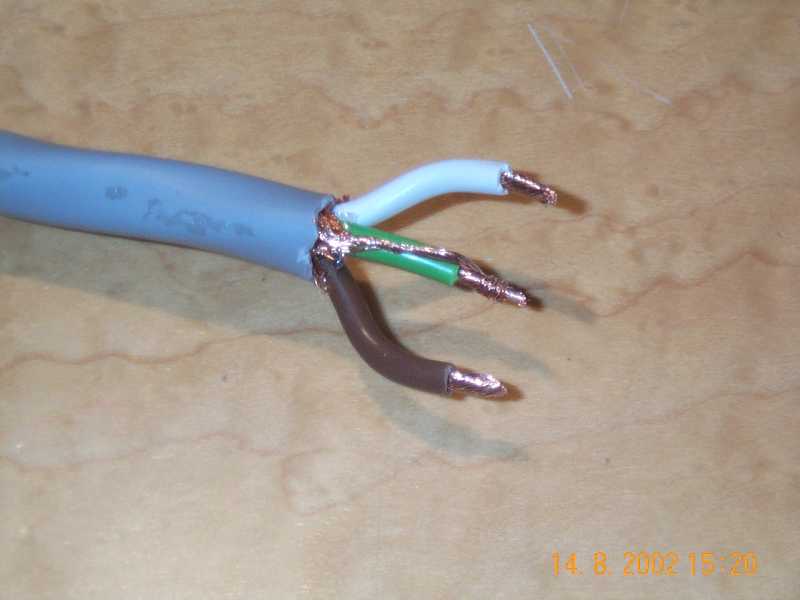

9) attorcigliare la calza schermante con il cavo di terra	10) Proteggere con un giro di nastro adesivo l'estremità (se volete potete anche nastrare tutto il cavo, prima di inserire la calza in nylon NON schermare ulteriormente il Cavo	11) inserire la calza in nylon e far scorrere fino all'altra estremità (la calza fornita con il kit è di colore NERO)	12) lasciare il bordo della guaina in nylon a circa 1 Cm dai cavi precedentemente spellati

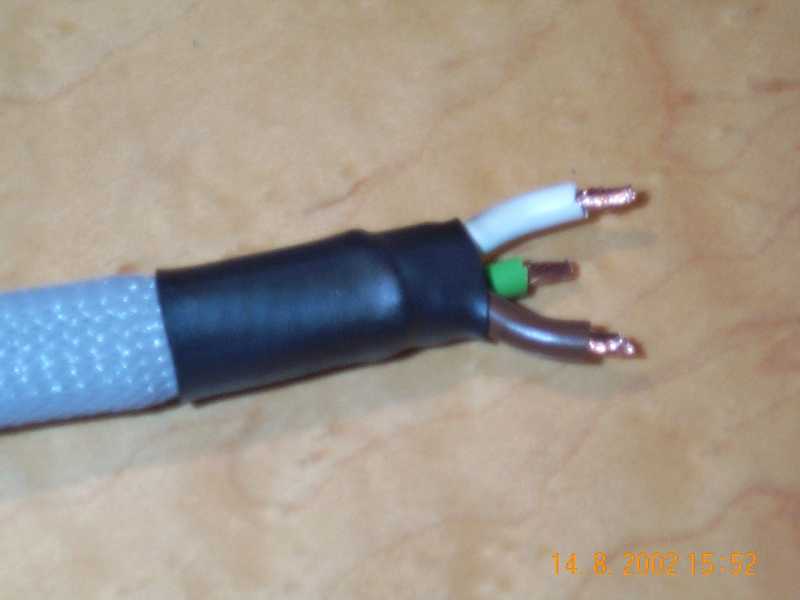

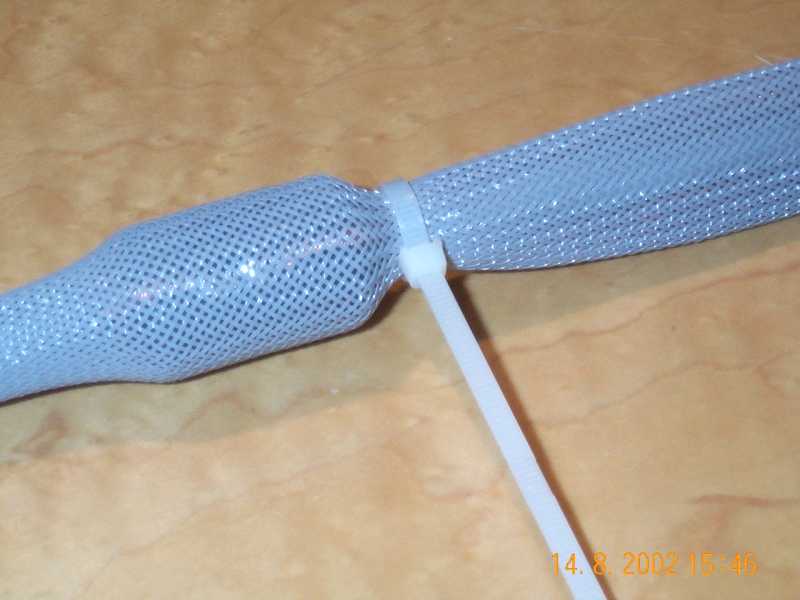

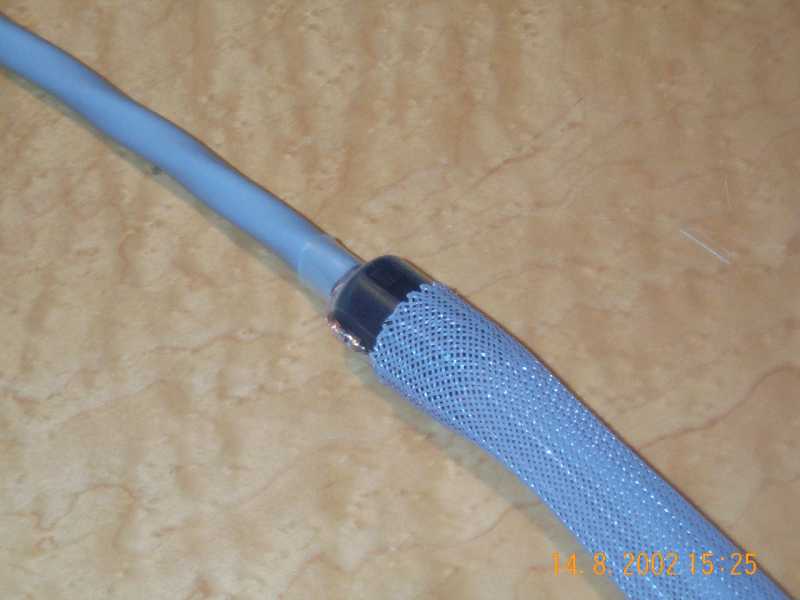

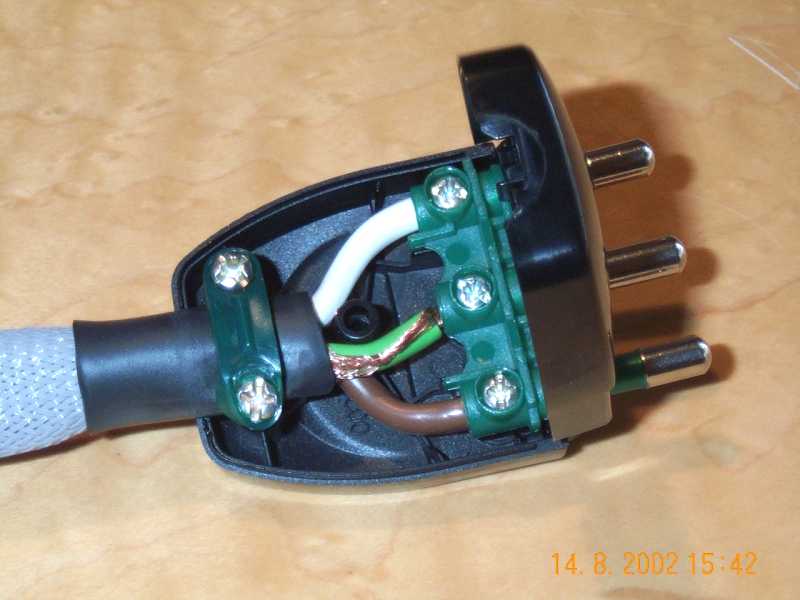

13) Inserire il termorestringente (pezzo da 4 Cm) e scaldare (il termorestringente fornito nel kit può essere anche trasparente)	14) Montare la spina	15) Stirare bene la calza in nylon fino all'estremità ancora da terminare, e bloccare provvisoriamente con la fascetta fornita nel kit	16) spellare circa 2 Cm di guaina esterna, e togliere tutta la calza schermante in rame, accorciare il filo di terra (verde) di circa 6 mm, lasciare la guaina in nylon a circa 1 Cm dai cavi spellati (tagliare l'eccedenza)

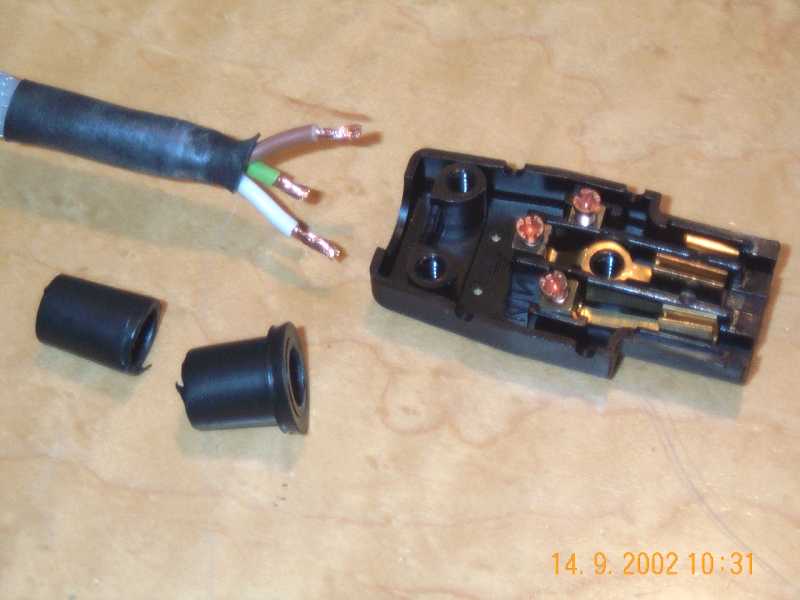

17) Inserire iltermorestringente (pezzo da 4 Cm) e scaldare (il termorestringente fornito nel kit può essere anche trasparente)	18) se il gommino passacavo non scorre bene, (provare con talco od olio) tagliarlo circa a metà	19) smontare i contatti dalla presa, inserire i cavi, serrare le viti ed il pressacavo, togliere la fascetta (facendo attenzione a non intaccare la calza)	20) il Cavo Terminato

i Prezzi:

Kit cavo Mainsorb 1.5-150 lunghezza 1,5 mt da assemblare Euro 41,42

Kit cavo Mainsorb 1.5-200 lunghezza 2 mt da assemblare Euro 48,93

i Kit comprendono:

1,5 o 2 mt di cavo a 3 conduttori in rame sez. 1,5 + calza schermante in rame (norme CEI isolamento 750V)
Clamp in Ferrite Ni-Zn 4 o 5 a seconda della lunghezza scelta, (tondi o parallelepipedi a seconda della disponibilità)
la calza in nylon NERA necessaria alla ricopertura del cavo
tutto il termorestringente necessario (rapporto restringimento 3:1)
la presa IEC professionale da cavo
una spina a scelta tra: Italia 10 A - Italia 16A - Shuco
la fascetta ed il cavo in rame per eseguire i cavallotti di terra
foglio di istruzioni completo di Foto
