Un Diffusore Aperiodico
a Cura di Roberto Centi
Un italo-americano ad Aprilia &
Dintorni...,ovvero progettazione e realizazzione di un diffusore aperiodico
Mi servivano una coppia di monitor di dimensioni contenute per sonorizzare il
mio laboratorio, e vista l'alta qualita'e la scarsa potenza delle
apparecchiature con cui di solito ho a che fare non ho voluto realizzare il
solito mid-w accordato in reflex + cupola,ma qualcosa di molto piu' veloce in
grado di evidenziare eventuali difetti nella catena audio e nel contempo di
essere pilotato da potenze dell'ordine di qualche watt.
Approfittando del fatto che in Audiokit
(con la quale
collaboro sul piano tecnico)
da qualche tempo circolano vari mid-tw planari d'oltreoceano con proclamati
tempi di decadimento in gamma media inferiori al millisecondo e risposte da
200hz a 20khz ne ho Scroccati un paio a Mauro, precisamente i NEO8 PDR (modello
da non confondere con il neo 8, che non adatto in una realizazzione a due vie)
prodotti dalla bohlender graebener corp.
Integrare con trasduttori convenzionali in un diffusore a due vie questi nastri
e' stata la sfida che ha occupato il mio tempo libero delle appena trascorse
festivita' natalizie.
Escluso subito il caricamento a dipolo su baffle piano aperto per eccessivo
ingombro ,il primo problema che ho dovuto risolvere e' quello dato dal suono
riflesso dal fondo del volume di carico posteriore,e dal rigonfiamento dei medi
bassi dovuto all'eseguita' di tale volume: ho risolto eliminando il fondo dello
scatolino: nulla cosi' si e' perso della trasparenza e della velocita' del
trasduttore;inoltre ho potuto sfruttare il nastro in emissione dipolare,in
quanto buona parte del suono viene irradiato anche posteriormente
e riflesso dall'ambiente verso l'ascoltatore.
Per quanto riguarda il problema della relativa lentezza dell'unita' dei bassi
rispetto al velocissimo planare ho risolto scegliendo un trasduttore dalla
ridotta massa mobile (17gr) e da un potente motore magnetico in grado di essere
accordato in cassa chiusa ,inoltre ho applicato una valvola variovent che ho
regolato per smorzare il picco di risonanza ed accordare (o meglio disaccordare)
il tutto in un volume ridotto(circa 26 lt)con un qtc contenuto,caratteristica
tipica degli accordi aperiodici.
Cio' significa,vista la ridotta gamma di frequenze in cui tale trasduttore viene
utilizzato,il poter scegliere un componente economico come il Ciare CW200Z,e il
poterlo tagliare prima della rotazione di fase e successivi break-up della
membrana.
Per integrare i due trasduttori nel cabinet realizzato in mdf da 19 mm ho
utilizzato due semplici freeware disponibili in rete:WinISD
(www.linearteam.com)per minimizzare le onde stazionarie interne del mobile ed
EDGE (www.tolvan.com/edge/),quest'ultimo per ottimizzare la posizione degli
altoparlanti sul pannello anteriore in base alle diffrazioni dello stesso.

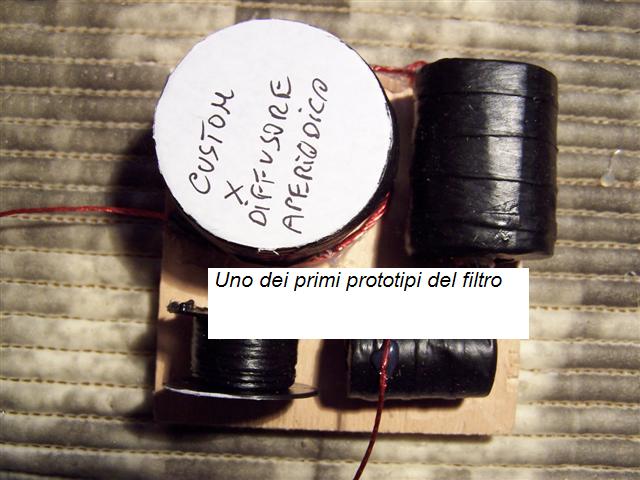

il crossover e' stata la parte piu' laboriosa da mettere a punto in quanto la
scarsa linearita'dei trasduttori impiegati ha richiesto una configurazione
elettrica e dei componenti custom costruiti a mano molto fuori dalla norma e non
reperibili sui normali canali commerciali.
Al fine di ottenere sempre i risultati ottimali preferisco fornire tali x-over
gia' montati su una basetta di compensato.
Ne sono risultati due diffusori dal costo e volume contenuto e dall'eccezionale
fedelta'di riproduzione che potrete ascoltare da Audiokit dove ho intenzione di
tenerli in ascolto per un certo periodo.
Il particolare ambiente di ascolto combinato con l'emissione dipolare mi ha
costretto a dover attenuare i nastri di circa 3 db,ma da prolungati ascolti in
ambiente domestico cio' potrebbe essere superfluo.
In caso le tabelle x ricavare la rete di resistori necessari ad un'eventuale
attenuazione sono facilmente reperibili in rete,io ho usato un attenuatore ad L
ma la scelta e' libera.
Unica avvertenza che ritengo di dover dare sull'uso di tali diffusori riguarda
la potenza e tipologia circuitale degli amplificatori impiegati:
Benche' tolleranti riguardo alle amplificazioni a semiconduttori di alta
qualita' tali diffusori sono stati esplicitamente progettati e danno il massimo
con l'abbinamento ad amplificatori valvolari SE o PP privi di anelli di
retroazione generale.
Per quanto riguarda la potenza massima al fine di preservare l'incolumita'delle
delicate membrane in Kaladex
e vista la moderata escursione lineare del Ciare (+-2.5mmm) non supererei i 25 W
rms, potenza che associata all'elevata efficenza del sistema(circa 90-91 db)
permette di ottenere pressioni acustiche piu' che sufficienti per sonorizzare
ambienti domestici.
Misure esterne del mobile realizzato in mdf da 19mm di spessore:
H= 542 mm
L= 353 mm
P= 228 mm
Misure di taglio dei pannelli principali (quantita'per due diffusori):
frontale e retro: 4 pz 542 x 353 mm
laterali: 4 pz 504 x 190 mm
sup. ed inf.: 4 pz 353 x 190 mm
Misure di taglio dei 4 pannellini che compongono i tunnel di carico dei
NEO8PDR
laterali: 4 pz 228 x 190 mm
sup. ed inf. 4 pz 70 x 190 mm
si realizza cosi' un tunnel passante nel mobile di dimensioni interne di 190(H)
x 70(L) x228(P) mm.
Fonoassorbente totale impiegato x 2 diffusori:
1 confezione di sonofil
2 confezioni di bondum 800
1 confezione di cascame
.jpg)
.jpg)

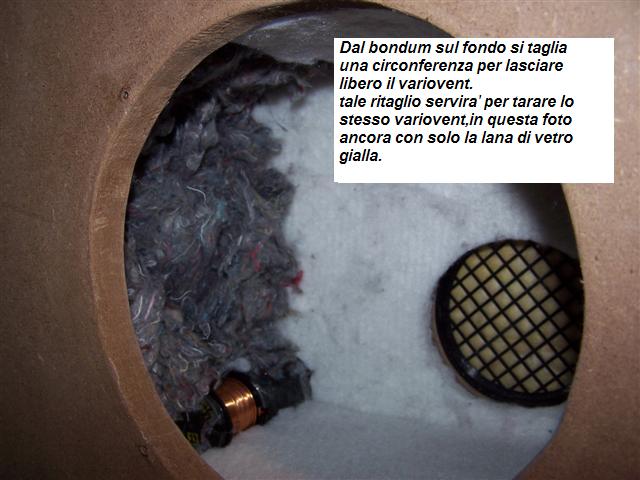

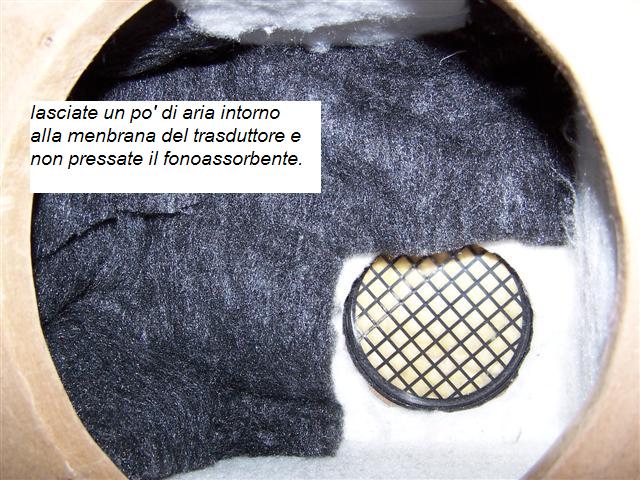

Mi raccomando di lasciare qualche cm di aria fra l'assorbente e le membrane dei
trasduttori e di lasciare libera la valvola variovent.

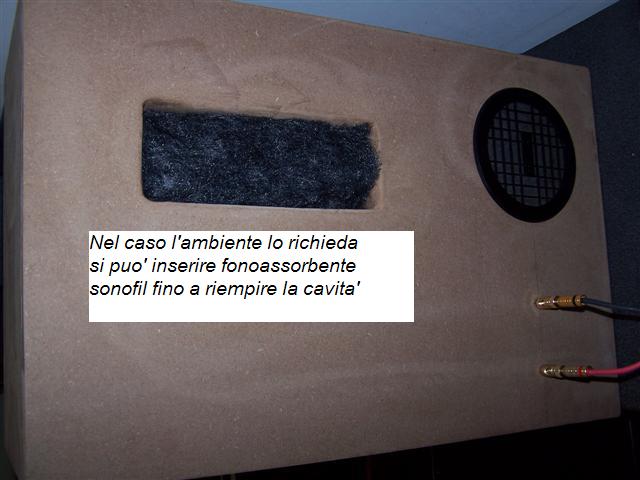

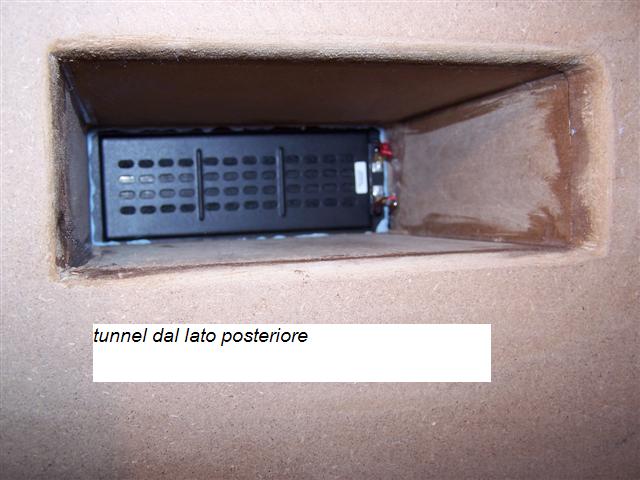

Nel tunnel del planare non va messo fonoassorbente,a meno che l'ambiente che
intendete sonorizzare non lo richieda: fate qualche prova!
.jpg)
Le valvole variovent vanno applicate sul pannello posteriore appena dietro al
wofer,la posizione non e'critica.

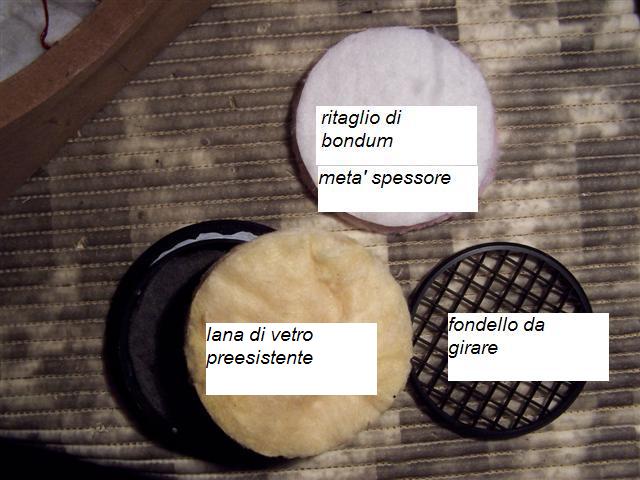

Esse vanno tarate:apritele il fondello,quindi prendete 1 dei 2 ritagli tondi che
praticherete nel bondum800,ricavatene 2 pasticche tonde(meta' spessore),quindi
inseritene 1 per ogni valvola insieme alla lana di vetro gialla,rimontate il
fondello girato rispetto alla posizione originale(minore compressione del
fonoassorbente):fate qualche prova nel vostro ambiente con tarature diverse.
Morsetti a piacimento,purche' di diametro appropiato,sconsiglio l'impiego di
vaschette plastiche x la probabile insorgenza di risonanze del materiale.
Per la cablatura interna consiglio filo realizzato con la struttura heptalitz.
Il cross-over va posizionato ragionevolmente lontano dal magnete del Ciare,mentre
il neo8 e' schermato per legge usando gruppi magnetici al neodimio e non
comporta problemi.
Una volta collaudati provvedete anche a fermare le filature piu' lunghe sulle
pareti interne con colla a caldo in modo che non vadano ad innescare fastidiose
vibrazioni.
Misurate il diametro del foro per il Ciare perche' sul pdf fornito dalla casa
non e' riportata la misura corretta per il montaggio ext.

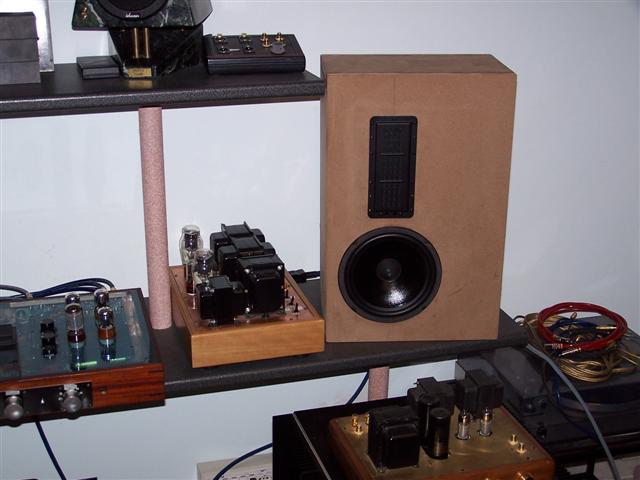

Naturalmente i diffusori oltre che in libreria possono essere posizionati su
appositi stand.
Ho preferito fare i due diffusori dx e sx speculari cosi' da poter compensare
almeno in parte eventuali errori di posizionamento dovuti all'arredamento della
stanza.
Qualsiasi variazione del posizionamento dei trasduttori sul pannello o di volume
del mobile o di filtri cross-over rispetto alle indicazioni da me date
comportano delle variazioni della curva di risposta e di altri parametri
elettroacustici che si ripercuoteranno inevitabilmente sulla fedelta' di
riproduzione:
E' importante che se deciderete di apportare qualche variazione al progetto
siate consapevoli dei risultati che vorrete ottenere,in quanto, in questo senso
non potro' fornirvi alcun aiuto.
NON è un Vero e proprio
KIT, per qualsiasi informazione sul progetto e la reperibilità dei materiali non
stressate Audiokit, (la quale ha gentilmente ospitato il progetto sul sito),
ma rivolgeteVi direttamenta a me, penserò io ad interfacciarmi ed aiutarVi per
quanto possibile, Ciao ! Roberto
