Richiedere Preventivo   -    Ask for quotation

Euro / unit

+ IVA (CE tax)

Scheda DAC montata e collaudata

sono esclusi: trasformatori, cablaggi, accessori e cabinet

DAC board assembled & tested

Without: transformers, wiring, accessories & cabinet

Instruction manual in preparation

only Power supply Printed Board

 (without all components)

il Convertitore AG DAC 2002 gestisce il segnale di uscita modulato a durata d'impulso del circuito integrato che viene ricostruito da un filtro interno passivo del secondo ordine e da un filtro attivo del primo ordine.

Possiamo governare il Convertitore anche con con un clock interno, per tale scopo è presente sul circuito stampato un apposito spazio per un quarzo, tale quarzo dovrà avere una frequenza di 256 x fs o 384 x fs dove  fs è la frequenza di campionamento dei dati applicati.

Esempio di un lettore CD con una frequanza di campionamento di 44,1KHz

256 x 44,1 = quarzo da 11,2896 MHz oppure  384 x 44,1 = quarzo da 16,9344 Mhz

per settare il convertitore con il suo quarzo interno (XT1)

1) spostare il ponticello JP6 sulla posizione 2-3 come illustrato sulla serigrafia del circuito stampato e sullo schema elettrico.

2) settare il DIP switch S1 con  il 4 su ON

OVVIAMENTE con il quarzo interno si ottengono prestazioni migliori rispetto alla ricostruzione tramite ricevitore digitale, meglio ancora con un oscillatore di precisione o addirittura un circuito di Masterclock al posto del quarzo, con il quale si otterranno prestazioni eccezionali ! in quanto si abbasserà ancora il livello di  Jitter

vedi UP-Grade CD Player

Attualmente stiamo riaggiornando le istruzioni per il Clock Interno inoltre è in  preparazione un nuovo circuito di Masterclock inizialmente chiamato "AGK1" e collaudato a livello di prototipo in un lettore Rotel RCD-02 nella Saletta della rivista SUONO nel corso dell'ultimo TOP AUDIO

è possibile sostituire i due Operazionali singoli, con operazionali più performanti oppure per un risultato "No Compromise" con i Moduli AD 825, stessa cosa vale per i 2 condensatori di accoppiamento tra DAC e stadio di uscita (C17-C18) e le 2 resistenze di ingresso (R5-R6) ovviamente Poliestere, Polipropilene, Carta & Olio, Holco e non Holco...fanno la differenza....

 vedi UP-Grade CD Player

un'altra idea potrebbe interessare uno stadio di uscita a valvole dedicato...ci stiamo pensando, ma chissà quando riusciremo ad implementarlo...non è comunque un problema, i più smanettoni possono intanto sperimentare....

Utilizzare condensatori di qualità ed a basso ESR dopo i ponti raddrizzatori, (ad esempio, C27-C29-C30...) e condensatori Audio-Grade tipo Elna Starget, Cerafine o simili, dopo i circuiti integrati stabilizzatori e disaccoppiamenti (ad esempio, C4-C5-C12-C28-C31...)

Caratteristiche Tecniche

Frequenza di campionamento

100db @ 1 KHz

75db @ 20 KHz

THD + Noise  0db @ 1 KHz (band width limited at 30 KHz

Connessioni/Funzioni

1 ingresso 75 Ohm

Controlli

Filtro ON-OFF

Jumper per Clock interno o esterno

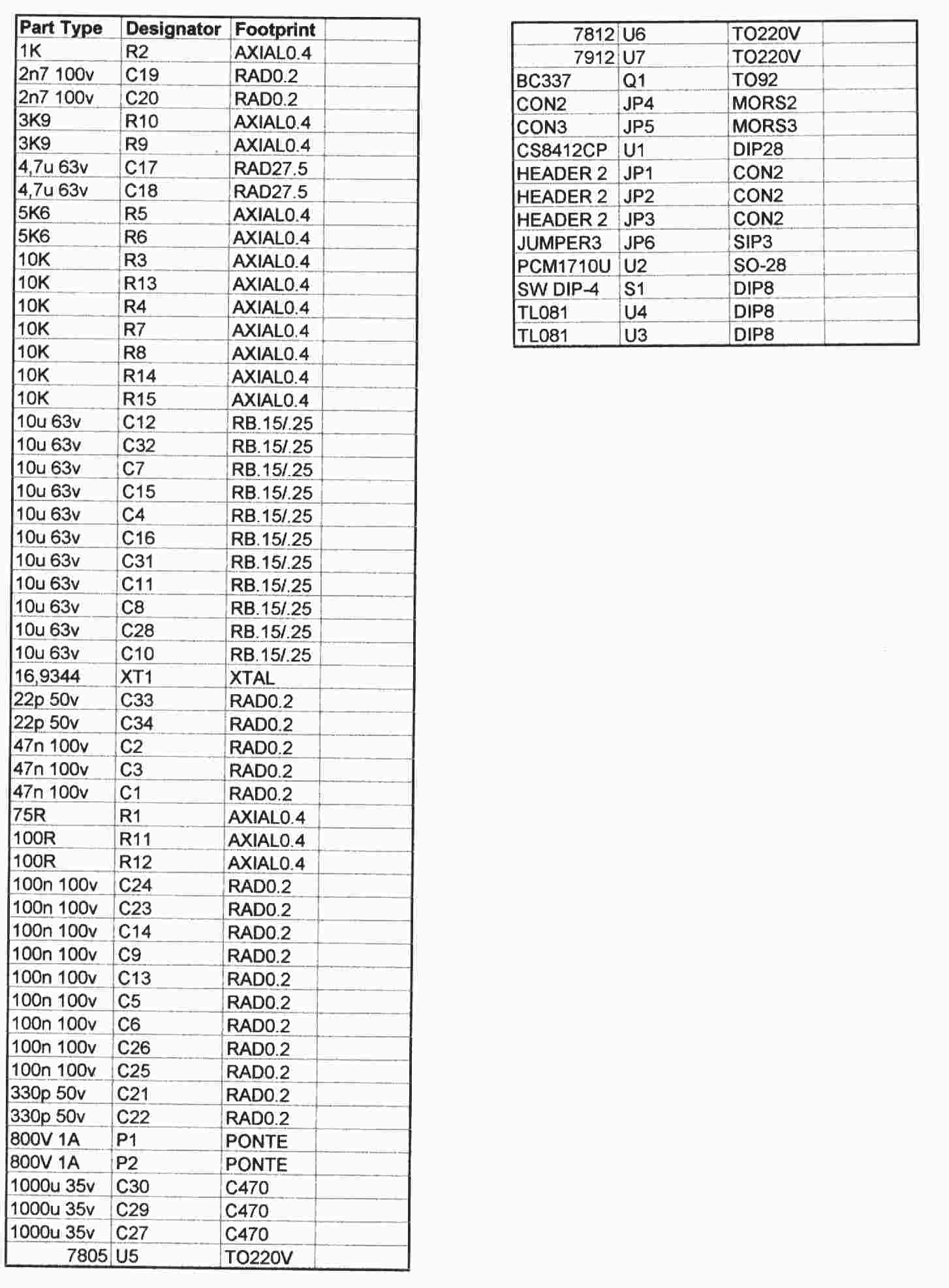

Assemblaggio

n° 1 circuito stampato doppia faccia
