AkiLine 1 non è un kit, le uniche informazioni disponibili sono illustrate in questa pagina i componenti sono a scelta dal ns sito

AkiLine 1 is Not a Kit, all informations available are showed in this Page, components are to choose from our web site

"Akiline 1" nasce da una proposta di Mauro Zeppilli......ragazzi..vorrei un Pre che suoni con un certo "spessore ed energia" Perchè non provare la valvola 6H30pi per realizzare un Pre con trasformatori di uscita o simili..? è linearissima, ha una bassissima impedenza di uscita (chissà un OTL..?), guadagna il giusto, funziona a tensioni anodiche basse e di conseguenza possiamo impiegare sull'alimentazione dei condensatori in Poliestere o polipropilene dal costo non proibitivo...Vi prego...(rivolto ai collaboratori !) datemi una mano (non in faccia mi raccomando !) qualcuno ha fatto smorfie da "Colite Spastica"...altri hanno alzato gli occhi al cielo...buuhh...bihh...Arghhhh....Vomit..

visti gli esiti non felici della mia proposta, ho rimediato subito abbozzando la frase fatidica "i componenti ce li metto tutti io ! e ve pago (sarà da vedere !) pure il lavoro.." al chè Roberto Centi..ha alzato per primo la mano (ha abboccato...eh..eh..)

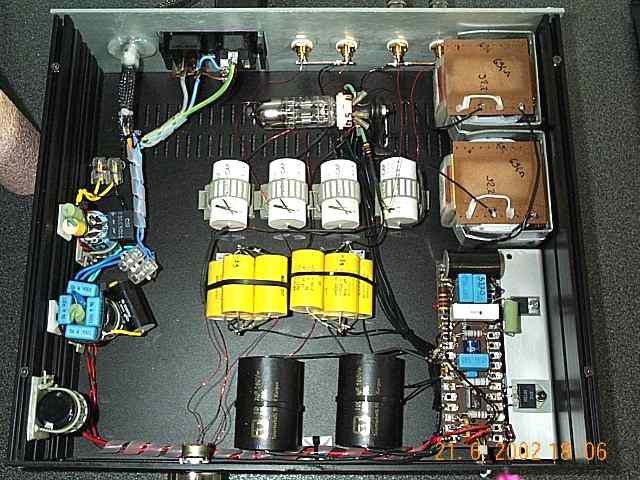

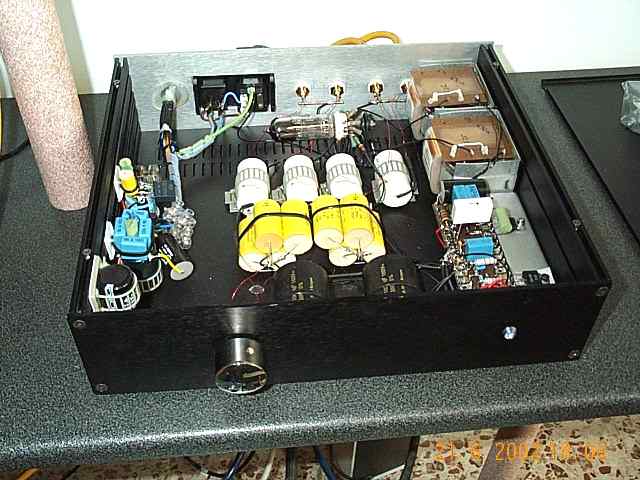

discutendo i preliminari, abbiamo dato sfogo un attimo alla fantasia, e sono uscite frasi della serie ;...No l'induttanza di filtroooo..non la sopporto più...oppure ; SRPP..?? Per favore..il mondo ne è pieno !.. ci mettiamo i Carta & Olio !! ne hai un cassetto pieno..!? si và beh !...beviti l'olietto entrocontenuto che fa bene al Colesterolo ! (vista l'origine Nordica dei condensa..ci potrebbe essere dentro anche Olio di Pesce ) si..si...le Allen-Bradley...con quelle facci il Brodo ! si, e con le Holco ci facciamo la pietanza...alla fine è venuto fuori l'oggetto che vedete in foto:

(io ne volevo mettere 1 per canale magari co i triodi in parallelo...(boni..boni..ma che ho detto di male !!!) ma giustamente Roberto mi ha detto; perchè usarne 2, quando secondo me ne basta 1 sola ??.. tutto sommato ha ragione, ma..io ci proverei.

Condensatori di alimentazione (inficianti il suono) rigorosamente in Poliestere & Polipropilene

I condensatori di uscita sono gli ottimi Audin-Cap Plus (nulla da invidiare a condensa d'oltreoceano, ma ad un costo nettamente inferiore)

I condensatori "importanti" sulle alimentazioni, sono dei Poliestere Intertechnik da 160V

il cablaggio è tato realizzato con cavo in Rame "Solen" (unico sottile filo svolto dall'heptalitz)

il trasformatore di alimentazione (toroidale) è stato posto all'esterno del cabinet (ach..mi sono dimenticato di fotografarlo)

il pre in oggetto, risente molto della componentistica utilizzata, (per 3 volte gli abbiamo cambiato vestito e componenti, e per 3 volte il suono è cambiato !), potete provare con elettrolitici di buona qualità al posto dei poliestere e polipropilene (ci abbiamo provato anche i Jensen, con il risultato di ottenere una gamma bassa più dolce) a chi piace un suono più incisivo in gamma medio alta, consigliamo resistenze a strato metallico sulle griglie, per i condensatori di segnale.....qui le prove diventano interessanti....

a stringere...abbiamo iniziato anche noi a giocare...per cui aspettatevi altro...

L'oggetto è attualmente a disposizione per l'ascolto presso Audiokit, tira certe bordate...!? il suono non sembra avere particolari colorazioni ! ecco spiegato il nomignolo Black & White

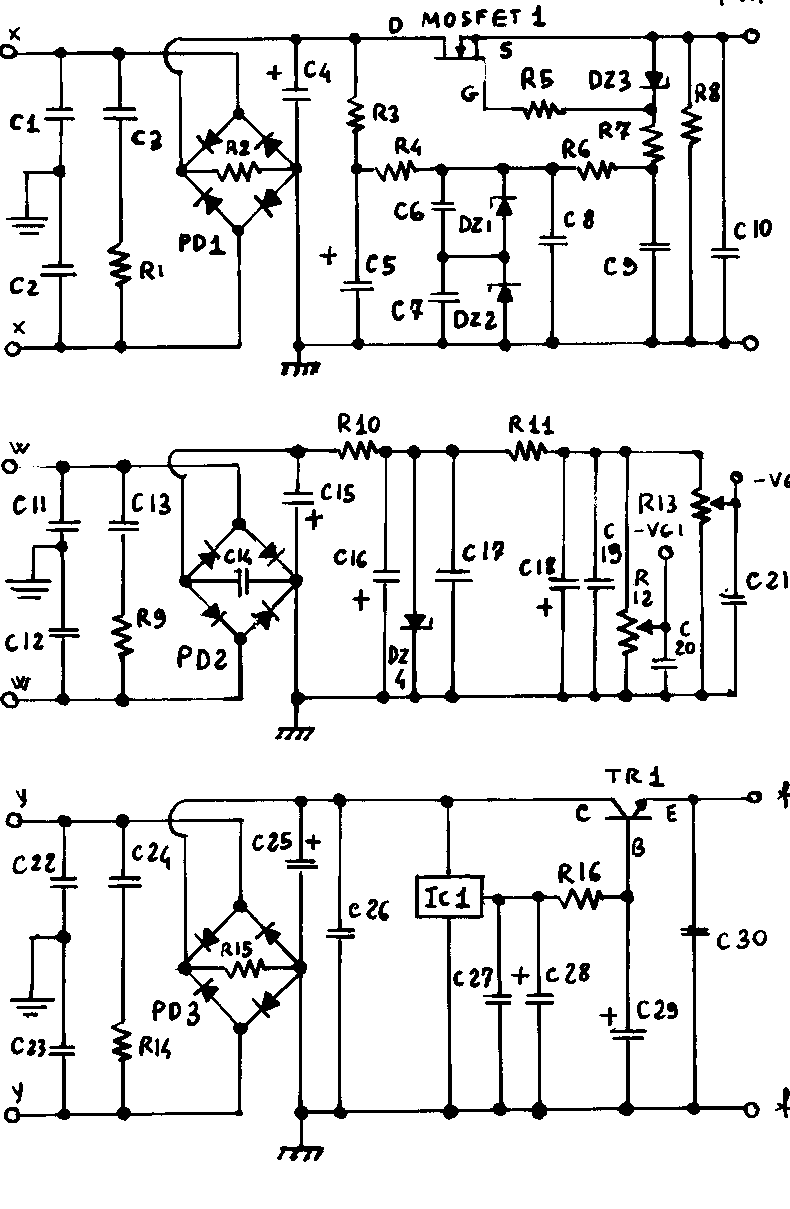

se avete un mucchietto di componenti sparsi nel cassetto..perchè non sperimentarlo ? potete utilizzare la tabellina generica preliminare, (per i condensatori è stata indicata la tensione minima necessaria ad un buon funzionamento) se non avete il mucchietto di componenti.....pazientate ancora un po....sto cercando di mettere al pulito una tabellina di Excel più dettagliata.

Una ottima caratteristica di questo circuito e' la possibilita' di regolare il punto di lavoro della valvola facilmente.
Le induttanze di carico anodico utilizzate sono in grado di gestire senza distorsione correnti continue fino ad un massimo di 25ma per canale, per cui non superate tale limite.Se avete un finale facile da pilotare e volete provare nuovi punti di lavoro "leggeri" vi consiglio di tarare i due trimmer fino a leggere ai capi delle induttanze circa 7v, quindi ascoltare a lungo;se noterete che i toni acuti diminuiscono sicuramente il il carico e' eccedende e vi consiglio polarizazzioni piu' robuste,altrimenti divertitevi a trovare il punto ideale per il vostro impianto.
A titolo informativo con la polarizazzione consigliata(16v) l'impedenza di uscita del pre si aggira sui 1500 ohm.
PS La precedente nota e' valida solamente se si utilizzano le induttanze da 100H/25ma descritte nello schema.
Ultimamente sono state prodotte dalla casa le 270H/25ma che vanno a sostituire le sudette induttanze;
in questo caso misurare con un tester la resistenza delle induttanze e per calcolare il punto di lavoro attenersi alla seguente legge:

la corrente continua (A) che scorre nell'induttanza e' uguale alla diff. di potenziale(V)misurata ai suoi capi divisa la resistenza in continua (ohm) della stessa. Non superare mai le specifiche max della valvola e/o dell'induttanza.
La potenza continua dissipata dall'anodo e' uguale alla corrente continua che scorre nell'induttanza(A) moltiplicata la tensione(V) continua misurata fra anodo e catodo della valvola. Ricordo che nelle valvole doppie la potenza massima ammessa di ogni sezione e' inferiore se ambedue le sezioni sono funzionanti; attenersi alle
specifiche dichiarate dalla casa.Ricordo inoltre che le induttanze in questione hanno un doppio avvolgimento da collegare in serie e in controfase per eliminare il rumore captato, quindi se riscontrate rumore provvedete ad invertire i collegamenti di uno dei due avvolgimenti; questo e' valido anche per le 100H/25ma.

CaratteristicheTecniche	Technical Specifications	Valori/Value
Risposta in frequenza ± 0,5 db	Frequency Range ± 0,5 db	-
Sensibilità ingresso	Input Sensitivity	-
Impedenza d'ingresso	Input Impedance	-
Impedenza di uscita	Output impedance	-
Massima tensione in uscita	Max output voltage	-
Guadagno In-Out	In-Out Gain	-
Distorsione a 2V eff out	Distortion @ 2V eff out	-
Alimentazione	Supply Voltage	-
Consumo	Max Power consumption	-
Peso	Weight	-
Dimensioni totali (LxPxH)	Outside Dimensions (WxDxH)	-

Assemblaggio	Assemblage
Cablaggio in Aria	Air Wiring

Valvole utilizzate Utilized Tubes

1 x 6H30 pi
