Amplificatore Push-Pull DHT con IPST (trasformatore sfasatore in ingresso)
DHT Push Pull Amplifier with IPST (Input Phase Splitter Transformer)
Progetto e realizzazione di Roberto Centi per AKi
Roberto Centi Project & realization for AKi
Domanda ! - Question !
la potenza di un SE di 2A3 o 300B non Vi è sufficiente ? 2A3-300B SE power is not satisfactory ?
prima di orientarsi verso altri valvoloni (211-845) o paralleli SE before to direct to other Big SE Tubes (211-845) or parallel SE
perchè non provare con un Push-Pull ? Why don't Try with Push Pull ?
chi dice che non suoni altrettanto bene se non meglio ? Who say that play equally or better ?
per questo ! nasce ELISIR - for this ! Born ELISIR
rivolto a tutti gli audiofili che hanno bisogno di una discreta potenza e non vogliono rinunciare alla qualità
Direct to all people they need reasonable Power don't want to give up Top quality
Disponibile per l'ascolto presso Audiokit la versione base con 2A3
Alcuni Dettagli - Some Details

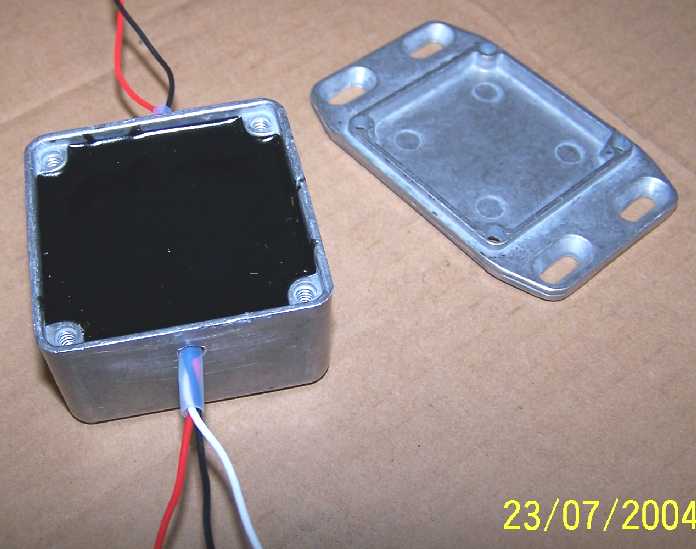

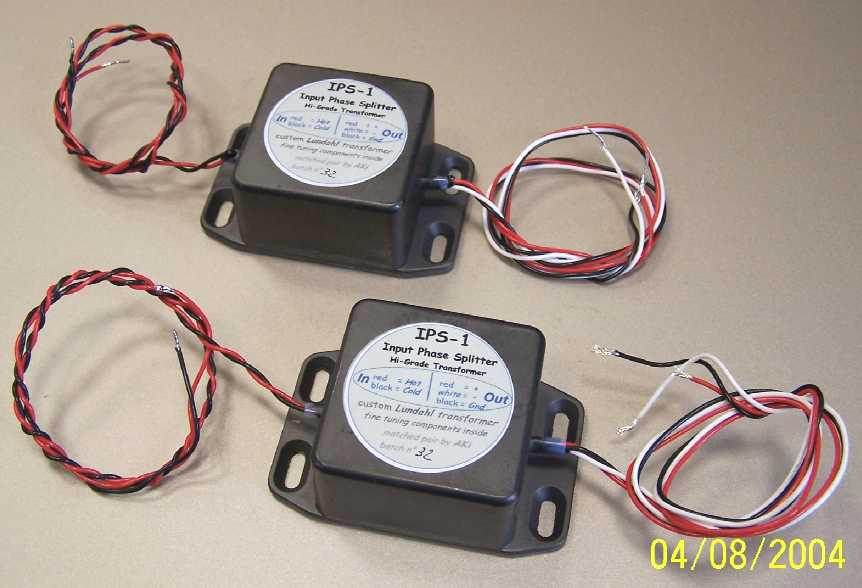

Particolare dei trasformatori sfasatori d'ingresso, sono dei Lundahl "Custom" sono stati ottimizzati, selezionati (con compoentistica passiva di elevata qualità) e resinati in contenitore di alluminio pressofuso grafitato
Input Phase Splitter Transformers detail, are Lundahl "Custom", matched, resin Potted diecast graphited enclosure with fine tuning components inside

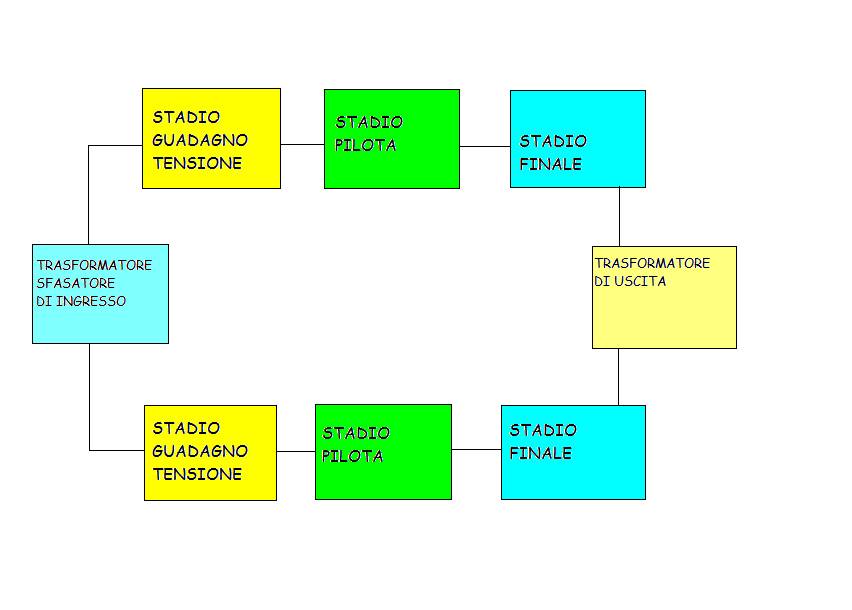

schema a blocchi - Block Diagram
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
Capitolato del progetto (a cura di Roberto Centi)
1) Retroazione generale ? No, grazie !
2) Sfasatore a trasformatore in ingresso ! Questo è l'unico sistema per avere un invertitore perfettamente bilanciato e simmetrico anche con il passare del tempo (ovviamente la scelta del trasformatore è determinante !) Ciò consente di realizzare gli stadi a seguire completamente “SIMMETRICI” inoltre è assolutamente passivo e guadagna in tensione, permettendomi di usare nel successivo stadio quella che reputo una delle migliori amplificatrici di tensione per uso audio: la 6SL7.
3) Uso di triodi finali a riscaldamento diretto. I triodi a riscaldamento diretto per un insieme di motivi sono i migliori tubi per uso audio e la loro linearità è un must quando non c’è retroazione a mascherare la distorsione. Qui sono state impiegate le mitiche valvole 2A3 monoplacca (seduti, non sono quelle d'epoca!) o per chi necessita di qualche watt in piu' le 300B . La qualità delle valvole in un progetto impostato alla trasparenza come questo, e' determinante.
4) Nessun elettrolitico sul percorso del segnale. Questo è possibile finché si rimane in classe A, cioè nel 99% del tempo di ascolto; a beneficio dei più esigenti, preciso che, i condensatori elettrolitici utilizzati nell'alimentatore sono gli stessi che uso per gli ampli SE, cioè della più alta qualità.
5) Minor numero possibile di stadi attivi. Realizzato eliminando la retroazione che richiede un elevato guadagno in tensione per poter funzionare ed un trasformatore di ingresso sfasatore ed elevatore.
6) Privilegiare gli accoppiamenti diretti fra stadio e stadio. È stato realizzato nei primi 3 stadi: non chiedetemi di implementarlo nello stadio finale, (anche se realizzarlo in questo ampli e' particolarmente semplice e relativamente sicuro) i piccoli benefici che comporterebbe sarebbero annullati dallo scatolone di valvole bruciate vittime di capricci e instabilità dei piloti di finali commerciali “accoppiati in continua”: dato l'alto costo delle finali (2A3 \300B mesh ?) qui ho puntato tutto sulla sicurezza.
7)Tutti gli stadi simmetrici
8) Bassa distorsione armonica e di intermodulazione. Tutti gli stadi sono ottimizzati.
9) Banda passante >= 20 – 20.000
10) Trasformatori allo stato dell'arte: bassa resistenza parassita di uscita e risonanze alte in frequenza e contenute = buon smorzamento e rotazioni di fase contenute.
11) Realizzazione di unità monofoniche con la possibilità di essere usati in impianti multicanale o H.T. di caratura elevata.
12) Dimensioni contenute che assicurano insieme ad una gradevole estetica un alto fattore di W.A.F. (wife Acceptance Factor)
13) Almeno un paio di modelli, uno da circa 15W e l'altro da 25-30 W, per accontentare tutti i diffusori.

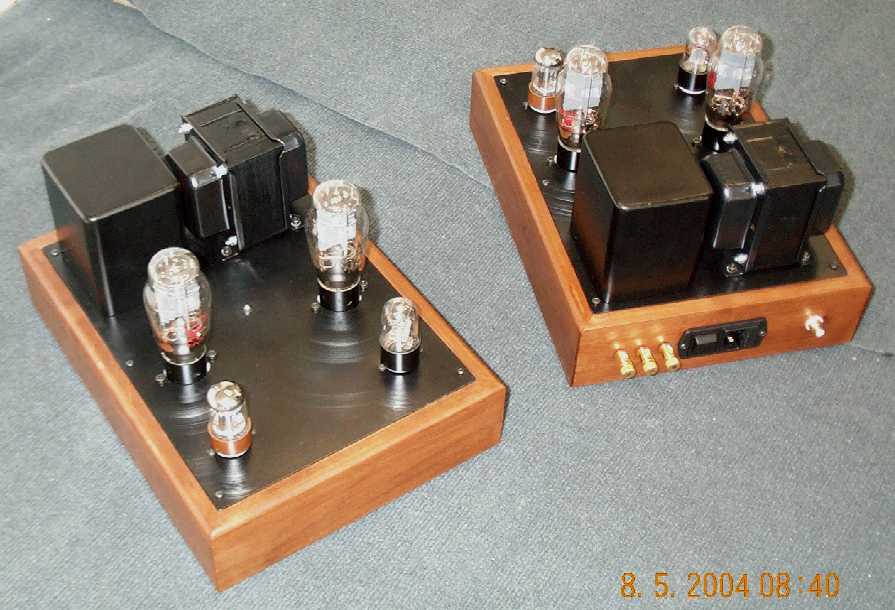

Dopo molte ricerche e prove, finalmente i "Giusti Componenti" sono approdati sul banco da lavoro, sopratutto i trasformatori, con l'indispensabile qualità richiesta da un ampli di questo livello, è stata realizzata una prima coppia di finali equipaggiata di 2A3 (14-15W), che, con grande gioia degli audiofili ed alcuni diffusori serie buco nero (pilotabili fino ad oggi solamente con solid state), allietano le giornate lavorative di Audiokit.
NON è un KIT, per qualsiasi informazione sul progetto e la reperibilità dei materiali non stressate Audiokit, (la quale ha gentilmente ospitato il progetto sul sito), ma rivolgeteVi direttamenta a me, penserò io ad interfacciarmi ed aiutarVi per quanto possibile, Ciao ! Roberto
alberto.centi@tiscali.it
|
CaratteristicheTecniche |
Technical Specifications | Valori/Value |
| Risposta in frequenza ± 0,5 db | Frequency Range ± 0,5 db | 20 - 20.000 Hz |
| Sensibilità input x potenza max | Input Sensitivity for max power |
1 V RMS with 2A3 tubes (1,7V with 300B) |
| Impedenza d'ingresso | Input Impedance | 20 K ohm |
| Impedenza di uscita | Output impedance | 4-8-16 ohm |
| Distorsione Armonica @ 1 W | Harmonic Distortion @ 1W | < 0,15% |
| Distorsione Armonica @ 12 W | Harmonic Distortion @ 12W | < 0,7% |
| Distorsione Armonica @ 15 W | Harmonic Distortion @ 15W | < 2,5% |
| Alimentazione | Supply Voltage | 0-220V |
| Consumo | Max Power consumption | - |
| Peso | Weight | 10 Kg |
| Dimensioni totali (LxPxH) | Outside Dimensions (WxDxH) |
mm 265x385x210 (2A3 version) |
