LLK2 (Voodoo)

le uniche informazioni disponibili sono illustrate in questa pagina i componenti sono a scelta dal ns sito.

all informations available are showed in this Page, components are to choose from our web site

Filtriamo elettronicamente il subwoofer e godiamo di ciò che ci era precluso!

Non c'è niente da fare: i minidiffusori, i compattini, i "woofer" da 13cm non mi sono mai piaciuti. Certo gli ambienti sono spesso piccoli e ancor più frequentemente bisogna raggiungere compromessi con la moglie che non capisce la necessità di avere due frigoriferi in mezzo alla sala quando il compattino degli amici di famiglia, tutto lucette e bottoncini, riesce a stare nel palmo della mano e suona lo stesso! Ma cavolo volete mettere lo scuotimento di un paio di 25cm come il signore comanda durante il film di turno o riuscire finalmente a sentire tutta la grancassa dei Pink Floyd in concerto o ancora il pedale del gigantesco organo della chiesa di San Tommaso a Lipsia? Per questi ed altri ancora abbiamo pensato ad un efficace filtro elettronico corredato di tutte le funzionalità proposte sempre in versione semplificata.

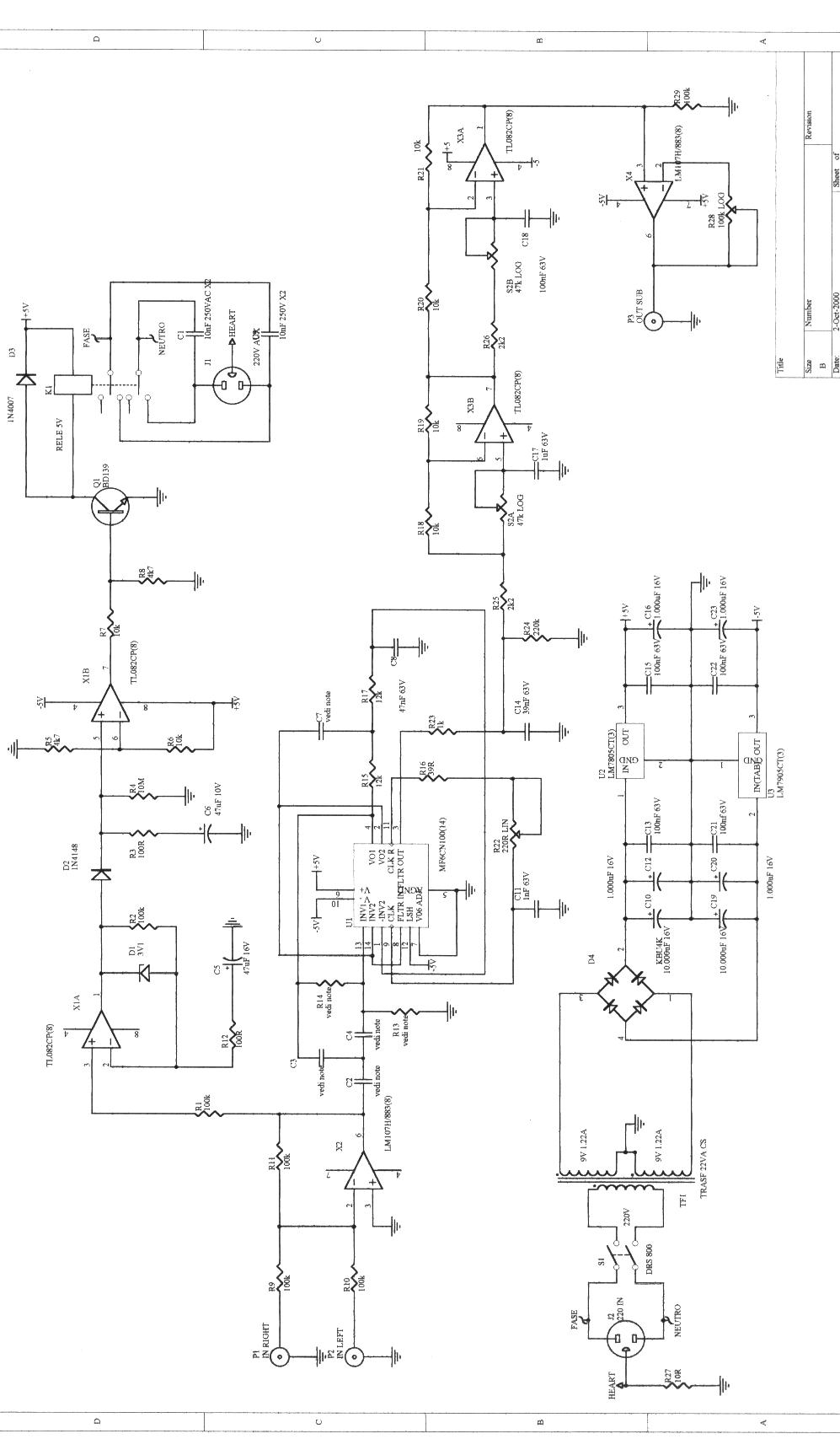

Partendo dagli RCA di ingresso si osserva che l'operazionale X2 miscela i due segnali sinistro e destro al fine di ricavare un segnale mono. L'uso di un integrato in questo punto serve a garantire un alta impedenza di ingresso ed una bassa impedenza di uscita. dal piedino 6 di X2 entriamo nel cuore del filtro: l'integrato U1 un MF6CN100. Questo componente è un sofisticato filtro studiato per offrire una pendenza di taglio di ben 36dB/Ott. con un allineamento Butterworth. Il sistema con cui opera è abbastanza complesso ed è denominato "circuito di filtro a capacità commutata ma di questo a noi importa poco. Ciò che più ci attira è l'idea che con questa tecnica di campionamento (poichè in effetti lavoriamo in ambito digitale) possiamo variare la frequenza di taglio del filtro agendo su un semplice potenziometro, evitare tutti i problemi di fase inevitabilmente introdotti dai normali filtri analogici e avere un alta pendenza di taglio senza dover collegare in cascata più stadi. In questo integrato sono inoltre contenuti due circuiti operazionali. Uno di essi serve a creare un filtro anti aliasing necessario al corretto funzionamento dell'integrato stesso, l'altro lo utilizziamo per creare un filtro passa alto che all'occorrenza può tranquillamente essere eliminato. Questo passa alto lo possiamo utilizzare per allineare in B6 un sub o per eliminare una porzione di banda comunque irriproducibile e spesso priva di informazioni (un anti rumble per intenderci). In uscita da U1 il segnale passa poi nell'integrato X3. Questo parte di circuito si occupa di ruotare con continuità la fase del segnale da 0° a 180° e ci risolve tutti i problemi di posizionamento del sub. Poiché a frequenze molto basse corrispondono periodi molto lunghi è molto difficile che la nostra posizione d'ascolto si trovi in un nodo di emissione, quindi pur magari con una potenza consistente il nostro Woofer emetterà dei bassi piuttosto flebili che invece allieteranno il nostro"fortunato vicino". Dopo essere stato regolato in fase l'integrato X4 fungerà da Buffer d'uscita e da regolatore di livello. Abbiamo poi pensato di dotare il filtro di un circuito di autoaccensione. Questo accessorio è estremamente utile nel caso in cui si pensi ad sub autoalimentato: nel momento in cui viene acceso l'amplificatore del sistema il circuito costruito attorno a X1 rileva immediatamente la presenza del segnale e chiude i contatti di un relais che potremo usare per accendere il finale interno al subwoofer.

Caratteristiche Tecniche	Technical Specifications	Valori/Value
Ordine del filtro	Filter Order	6°
Allineamento	Allignment	Butterworth
Frequenza di taglio	Cut off frequency	Variabile con continuità
Fase	Fase	Variabile con continuità
Impedenza d'ingresso	Input Impedance	100 kohm
Distorsione Armonica	Harmonic Distorsion	<0.01%
Alimentazione	Supply Voltage	220 V 50 Hz
Consumo	Max Power consumption	12 W
Dimensioni totali	Outside Dimensions (WxDxH)	135x135x40mm
