Filtro elettronico a Valvole per Subwoofer
Tubes Subwoofer X-Over filter
A cura di Luca Lombardi
By Luca Lombardi
(Progetto e realizzazione di Luca Lombardi)
(Design by Luca Lombardi)
Vacui non è un kit
le uniche informazioni disponibili sono illustrate in questa pagina i componenti sono a scelta dal ns sito.
Vacui
is Not a Kitall informations available are showed in this Page, components are to choose from our web site
La Proposta è scaturita da un Amico/Cliente con l'idea di realizzare un oggetto da Sogno, da abbinare ai suoi poderosi finali a Mos-Fet (AM Audio+ Mos 180 Digitex)con lo scopo di ottenere una multiamplificazione satelliti/Subwoofer "SENZA COMPROMESSI" e per di più utilizzante Tubi termoionici (alias VALVOLE !)
Il circuito è stato sviluppato su più circuiti stampati:

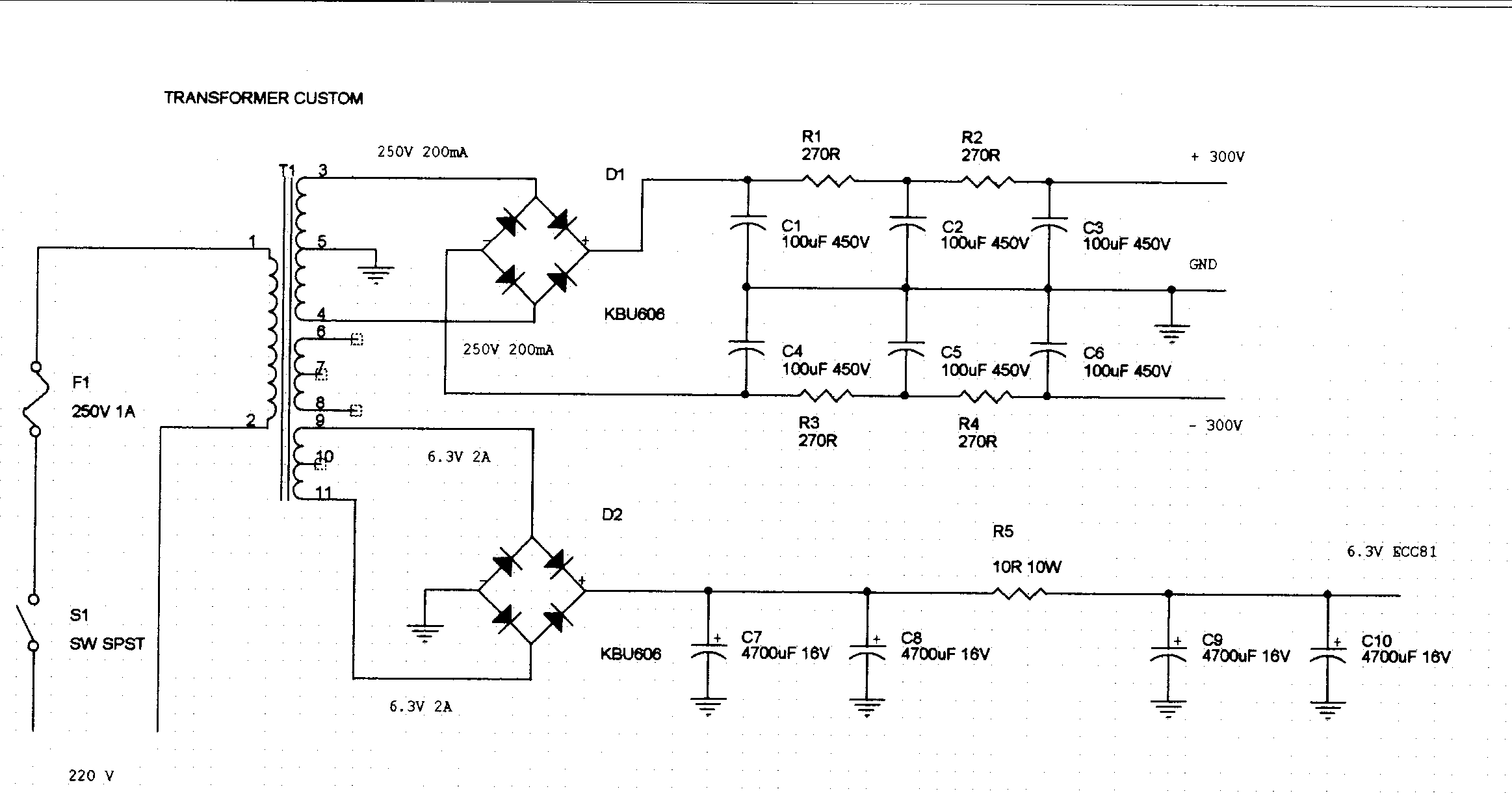

Un circuito di alimentazione per filamenti e uno per le alte tensioni. Queste ultime sono duali di +/- 300 V
Un circuito che replica un Amplificatore Operazionale a componenti discreti duale, usando due Valvole 12AX7 ed una 6SN7.
Un circuito che configura i piedini di ingresso ed uscita per un filtro tipo Sallen & Key.
E' ovvio che, variando l'ultimo circuito, l'operazionale possa eseguire praticamente tutto ciò che compete ad un Operazionale !!!
Loperazionale prevede un circuito differenziale-realizzato attraverso la 12AT7- ed un circuito d'uscita implementato attorno ad un triodo della 6SN7 configurato come mu-follower ibrido (il carico dinamico è realizzato da un Hex-Fet, che migliora drasticamente le già ottime qualità del circuito)

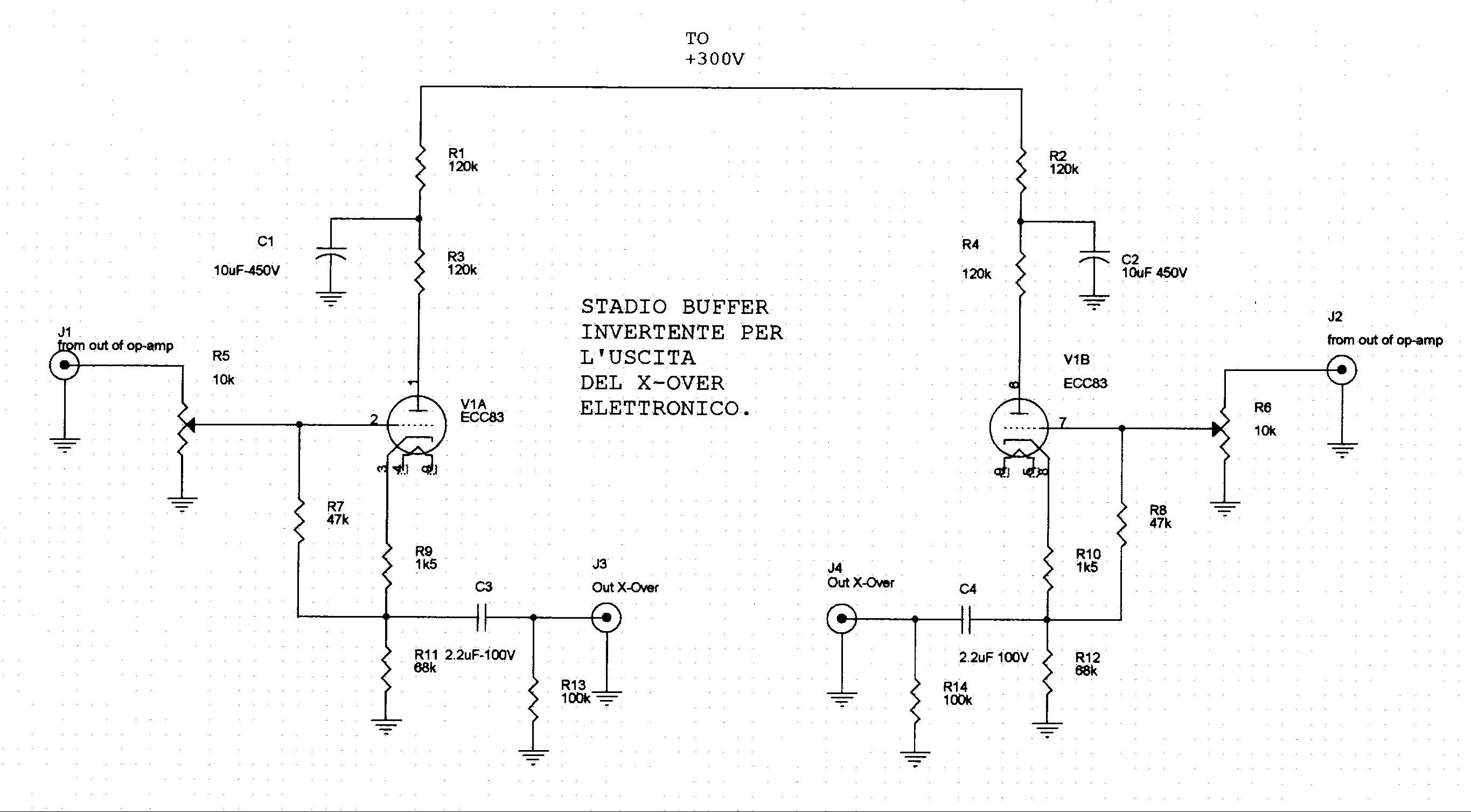

Potremmo su richiesta (consegna 40 gg) fornire anche i circuiti stampati per realizzare un passa alto ed un passa basso da 12 db/ott. o per un passa basso da 24 db/ott.+ eventualmente i circuiti stampati per i buffer di uscita, sempre valvolari, utilizzanti una 12AX7 in configurazione Cathode Follower (invertente).
Dimensioni dei circuiti stampati:
Scheda alimentatore e operazionale mm 165x120
Scheda filtro mm 50x30
Il prototipo è stato realizzato con successo, sulla "Pelle" del richiedente, ed è tuttora funzionante, anzi dirò di più, è stato addocchiato di sfuggita da un altro amico, il quale essendo stato Fulminato dalla cosa !! ci ha pregato di fornirgli almeno i circuiti stampati con il piano componenti per poter realizzarlo per proprio conto,(cosa che poi gli è riuscita benissimo)
