"Rossifumi 46"
Amplificatore stereo integrato push-Pull di EL84 in classe A
EL84 class A Push-Pull stereo Integrated Amplifier
Progetto di Claudio Petucco Presentato su Costruire HI-FI n° 56-57-58
Caludio Petucco Project Issued by Costruire HI-FI Italian Magazine n° 56-57-58
non è previsto un manuale di montaggio, le uniche informazioni disponibili sono illustrate in questa pagina e sulla rivista Costruire HI-FI n° 56-57-58
is Not a complete Kit, all informations and instructions are showed in this Page and n° 56-57-58 Italian Costruire HI-FI magazine

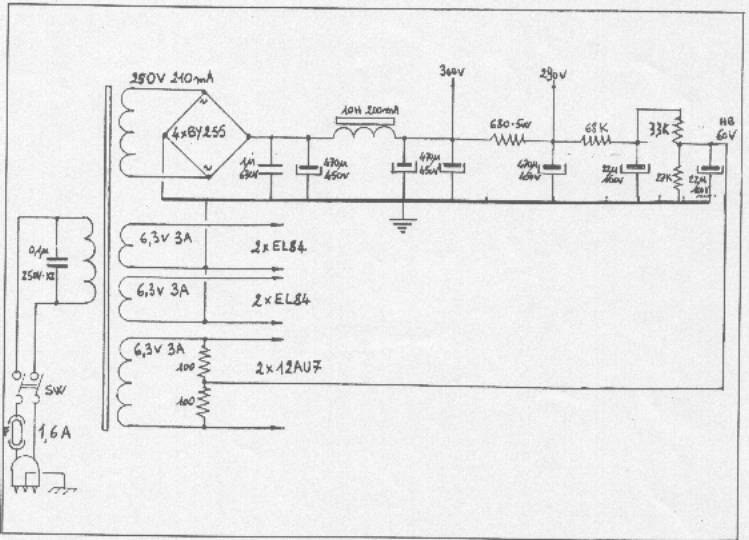

Finalmente gli schemi definitivi !!
Definitive electric diagram !!
|
CaratteristicheTecniche |
Technical Specifications | Valori/Value |
| Potenza | Output Power | 5 W rms |
| Risposta in frequenza -3db@1W | Frequency Range -3db@1W | - Hz |
| Sensibilità ingresso | Input Sensitivity | - mV |
| Impedenza d'ingresso | Input Impedance | - KOhm |
| Impedenza di uscita | Output impedance | 8 Ohm |
| Distorsione | Distorsion | - @ 1 W |
| Alimentazione standard | standard supply voltage | 115+115V 50 Hz |
| Rapporto Segnale/Rumore | Signal/Noise ratio | - db |
| Consumo | Max Power consumption | - W |
| Peso netto | Net weight | - Kg |
| Peso lordo (con imballo) | gross shipping weight | - Kg |
| Dimensioni totali (LxPxH) | Outside Dimensions (WxDxH) | - mm |
|
Assemblaggio |
Assemblage |
|
Cablaggio in Aria |
Air Wiring |
|
Valvole utilizzate Utilized Tubes |
|
2 x 12AU7/ECC82 4 x EL84/6BQ5 |

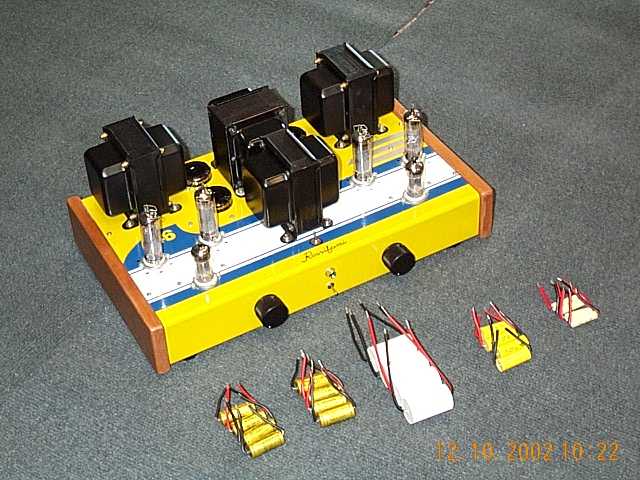

Perchè il Rossifumi non è al momento disponibile presso Audiokit ??.... è semplice, abbiamo fornito a Claudio Petucco svariate tipologie e marchi di condensatori con lo scopo di impazzire ! (pardon analizzare eh..eh..eh...) varie soluzioni, necessarie a poter in futuro offrire consigli su come personalizzare il Rossifumi a seconda della propria catena audio, ovviamente si tratta di raffinatezze...ma è proprio di questo che le nostre orecchie hanno bisogno....!! o sbaglio ?!
