CaratteristicheTecniche

Connessioni/Funzioni

2 ingressi RCA

Controlli

Assemblaggio

circuito stampato

Valvole utilizzate    Used Tubes

1 x ECC83   2 x EL34 or 6L6G or 5881 or 6550 or KT88

Richiedere Preventivo   -    Ask for quotation

BASIC KIT to mount (without cabinet and accessories)

HIGH KIT Complete KIT to mount (without cabinet and accessories)

il KIT comprende: il circuito stampato forato e serigrafato, tutti i componenti elettronici, gli zoccoli le valvole (2x EL34 1xECC83 National Standard) , il trasformatore di alimentazione DTA3260/APF, il  trasformatore di uscita DTU3250/E,  lo schema elettrico, piani di montaggio e il manuale dettagliato (43 pagine con schemi applicativi di preamplificatori) con le istruzioni per il montaggio, collaudo e taratura.

come versione "A" ma con trasformatore di uscita migliore (DTU3260) e condensatore di filtro Kendeil 470uF/450 V

Complete instructions manual schematic ecc. (only Italian Language) repayable with KIT buy.

printed board holed figured and protected with solder resist, schematic and components table

mono components SET with Socket (without tubes and transformers)

Power supply transformer DTA 3260/APF(in this time only 220 Vac 115 Vac on request) one transformer supply two APF1 at minimum power configuration

Output transformer DTU 3250/E (6 Ohm out 4000 Ohm PP 20-50 KHz  70w 7 sections)

Output transformer DTU 3250/E (2-4-8 Ohm 5000 Ohm PP 10-60 KHz  70w 11 sections)

For another accessories, tubes wiring ecc. choice from our WEB Site

Potenza di uscita da 14 a 50 W RMS, in funzione delle valvole finali e del collegamento scelto, con segnale di ingresso di 1,5 V.

Possibilità di passare dalle configurazioni ad alta potenza a quelle di bassa potenza anche durante il funzionamento, ad esempio per creare particolari effetti di distorsione.

Realizzazione su singola scheda a circuito stampato in vetronite con serigrafia per agevolare il montaggio, comprendente tutti i componenti ad eccezione dei trasformatori di uscita e di alimentazione.

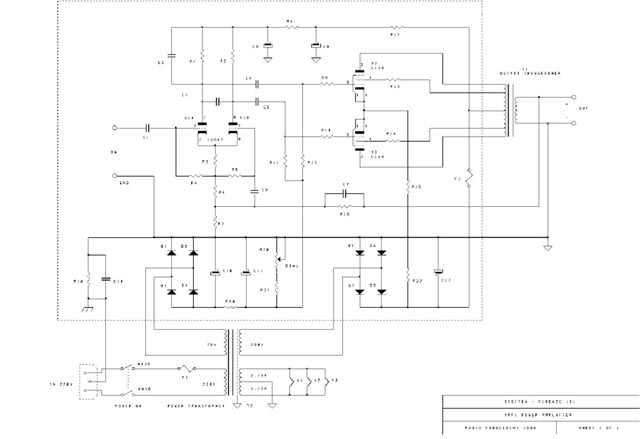

Stadio di ingresso costituito da una valvola ECC83/12AX7A in connessione ad amplificatore differenziale, collegata poi tramite due soli condensatori direttamente alle griglie delle valvole finali, minimizzando il percorso di segnale a tutto vantaggio della qualità.

Polarizzazione delle valvole finali con tensione negativa in griglia, con trimmer di regolazione in plastica conduttiva e resistenza di lettura delle correnti effettive.

Possibilità di scelta fra una vasta gamma di trasformatori di uscita, per ogni esigenza di qualità e di costo.

Trasformatore di alimentazione previsto per alimentare anche un eventuale circuito di preamplificazione.

Il Kit viene fornito con un completo manuale di istruzioni (43 Pagine), con tutti gli schemi di collegamento per le varie configurazioni, istruzioni di montaggio, collaudo e taratura, consigli per le varie possibilità di scelta, schemi per eventuali circuiti di preamplificazione, condizioni di garanzia ecc. ecc.

Tutto ciò fa di questo amplificatore l'apparecchio ideale per chi si voglia avvicinare all'alta fedeltà valvolare di qualità senza eccessivo impegno economico e per il musicista che desideri porsi ad un livello qualitativo superiore alla media.

La semplicità di costruzione e la chiarezza delle istruzioni non richiedono esperienza di montaggio.

Dichiarazione

Il kit di montaggio dell'amplificatore Digitex APF1 è costituito da componentistica rispondente in pieno alle attuali normative di sicurezza europee costruiti e distribuiti da aziende primarie negli specifici settori e da queste certificati quando necessario.

Il circuito stampato APF1.PCB ed i trasformatori di alimentazione, di uscita e le induttanze di filtro sono di mia progettazione, realizzati da primarie aziende sotto il mio diretto controllo con l'uso di materiali idonei ad avere le caratteristiche di isolamento e non infiammabilità previste dalle norme vigenti.

Il lay-out del circuito stampato APF1.PCB è tale da non provocare disturbi di tipo radioelettrico ed elettromagnetico. Sono rispettate le distanze di isolamento minime previste fra le piste in rame.

La corrente di dispersione fra avvolgimenti primari e secondari e fra avvolgimenti e nucleo ferromagnetico dei trasformatori ed induttanze sopra indicati è inferiore a quanto previsto. Il campo magnetico ed elettrico emesso da detti trasformatori nel loro campo di utilizzo è inferiore ai limiti indicati.

 P.I. Paolo Franceschi N° 709 Collegio dei Periti della Provincia di Firenze

Paolo Franceschi/Digitex
