CaratteristicheTecniche

Connessioni/Funzioni

2 ingressi RCA

Controlli

Assemblaggio

circuito stampato

Valvole utilizzate    Used Tubes

3 x 6SN7   1 x 5U4G    2 x 300B or 2A3

Richiedere Preventivo   -    Ask for quotation

Complete KIT to mount with 2A3 Tubes (without cabinet and accessories)

Complete KIT to mount with 300B Tubes (without cabinet and accessoryes)

il KIT comprende: il circuito stampato doppia faccia forato e serigrafato, tutti i componenti elettronici, zoccoli e valvole comprese, il trasformatore di alimentazione DTA3260SE, i due trasformatori di uscita DTU2840SE, le 2 induttanze di filtro LF10/250 tutti completi di calotte e viti di fissaggio,  lo schema elettrico, piani di montaggio e il manuale dettagliato con le istruzioni per il collaudo.

Cabinet realizzato con una cornice in noce massello + 2 lastre in alluminio Avional  già forate e verniciate, completo di viti dorate, distanziali, piedini in ottone, connettori ingresso-uscita gold, cavo di alimentazione, vaschetta IEC+2 fuse ed interruttore, cablaggi interni in rame OFC Silver Teflon (1 mt AWG 16, 3 mt DRS 146, 1mt DRS 079)

Complete instructions manual schematic ecc. (only Italian Language) repayable with KIT buy.

stereo double face printed board holed, figured and protected with solder resist, schematic and components table (1 piece required)

stereo components SET with Socket (without tubes and transformers)(1 set required)

Power supply transformer DTA 3260/BSE(in this time only 220 Vac 115 Vac on request) (1 piece required)

Choke inductor LF 10/250 (10 H 250mA) (2 pieces required)

Output transformer DTU 2840/SE (6 Ohm out 2500 Ohm PP 15-50 KHz  15W  9 sections) (2 pieces required)

For another accessories, tubes wiring ecc. choice from our WEB Site

Tutti i componenti, eccetto gli zoccoli delle Valvole Finali, i trasformatori e le induttanze, sono montati su unico circuito stampato doppia faccia in vetronite ad alto spessore, riducendo praticamente a zero la possibilità di errori di costruzione.

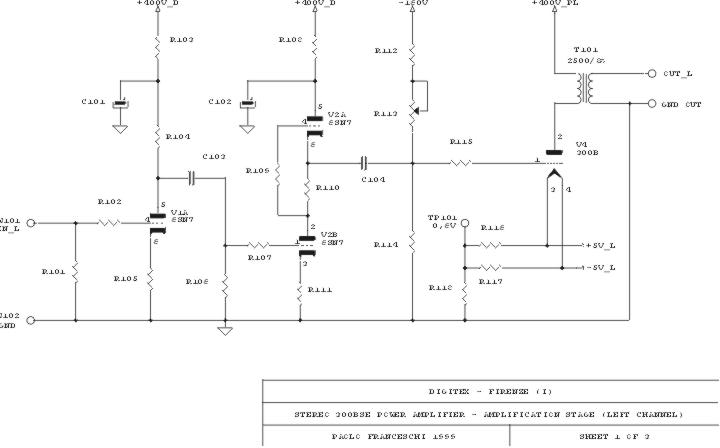

Il circuito driver è realizzato con una sezione di 6SN7 montata in configurazione a catodo comune seguita da altre due sezioni di 6SN7 in SRPP, ottenendo così un guadagno sufficiente per il collegamento con normali preamplificatori ed una capacità di pilotaggio non comune per la griglia della valvola finale.

La polarizzazione di questa avviene con iniezione di tensione negativa in griglia, senza quindi l'uso della resistenza catodica bypassata, con grandi vantaggi sia in gamma bassa che nel fattore di smorzamento.

Le alimentazioni anodiche, raddrizzate con una valvola 5U4, sono filtrate con una induttanza separata per ogni canale per le valvole finali e filtrate separatamente anche per lo stadio driver, ottenendo una interazione fra i due canali quasi nulla, molto vicina alla configurazione dual mono.

I filamenti delle 300B sono alimentati in corrente continua.

L' amplificatore e' predisposto per utilizzare come valvola finale anche il triodo 2A3,

Grazie alla cura nella progettazione, all'uso di componenti di elevato livello qualitativo e di ottimi trasformatori questo amplificatore rappresenta una delle migliori scelte possibili per il pilotaggio di diffusori a media od alta efficienza senza eccessivo impegno economico.


VARIAZIONI SUL TEMA

Normalmente l’audiofilo è costantemente alla ricerca di qualcosa di diverso, spesso per convinzione ma ancor più frequentemente per moda. La valvola finale scelta, la 300B, è senza dubbio quella che riesce ad assicurare il miglior suono con una potenza ragionevole, ma è senz’altro possibile montare altri triodi a riscaldamento diretto, come ad esempio la 2A3, la 45, la 10Y e la 6B4G, od anche valvole non a riscaldamento diretto ed addirittura neppure triodi, come 6L6, 807, KT88, 6550, EL34.

Per tutte le valvole citate può rimanere invariato il trasformatore di uscita ma non quello di alimentazione, in quanto tutte hanno esigenze di filamento diverse. Il trasformatore di alimentazione dovrà quindi essere richiesto facendo riferimento allo specifico tipo di valvola finale che si desidera utilizzare.

Anche le caratteristiche di griglia sono piuttosto diverse, conviene pertanto portare il valore dei trimmer di taratura a 100KW invece dei 50 previsti per avere un maggior margine di regolazione.

Se si utilizzano valvole non a riscaldamento diretto il catodo dovrà essere collegato direttamente alla resistenza di misura della corrente, in pratica direttamente a TP101 per il canale sinistro ed a TP201 per il canale destro.

Le potenze ottenibili sono di circa 2 – 3W con la prima famiglia di valvole, compresa fra 5 e 10W con la seconda. Per la taratura attenzione a non eccedere i limiti massimi di dissipazione previsti dal costruttore.

Prevengo una domanda che sicuramente verrà posta: nonostante il circuito montato sullo stampato 300BSE possa essere considerato uno stadio di pilotaggio generico per finali a valvole in single ended, piuttosto svincolato dal tipo di valvola di potenza utilizzata, NON E’ ADATTO per i grossi triodi di potenza delle famiglie 211, 845, 100 TH, 250 TH e superiori. Queste valvole hanno esigenze di potenze di pilotaggio ben superiori per poter suonare come devono, ed i molti che anche commercialmente realizzano apparecchi con circuiti di pilotaggio simili od inferiori a questo si accontentano evidentemente di ben poca cosa.

Per rendere l’idea, si consideri che questo amplificatore completo potrebbe essere utilizzato come circuito di pilotaggio per le valvole citate, sostituendo il trasformatore di uscita con un trasformatore di pilotaggio o con una induttanza di carico anodico. Ovviamente alimentazioni e polarizzazioni per la valvola finale aggiunta dovranno essere realizzate a parte.

Dichiarazione

Il kit di montaggio dell'amplificatore Digitex 300BSE è costituito da componentistica rispondente in pieno alle attuali normative di sicurezza europee costruiti e distribuiti da aziende primarie negli specifici settori e da queste certificati quando necessario.

Il circuito stampato 300BSE.PCB ed i trasformatori di alimentazione, di uscita e le induttanze di filtro sono di mia progettazione, realizzati da primarie aziende sotto il mio diretto controllo con l'uso di materiali idonei ad avere le caratteristiche di isolamento e non infiammabilità previste dalle norme vigenti.

Il lay-out del circuito stampato 300BSE.PCB è tale da non provocare disturbi di tipo radioelettrico ed elettromagnetico. Sono rispettate le distanze di isolamento minime previste fra le piste in rame.

La corrente di dispersione fra avvolgimenti primari e secondari e fra avvolgimenti e nucleo ferromagnetico dei trasformatori ed induttanze sopra indicati è inferiore a quanto previsto. Il campo magnetico ed elettrico emesso da detti trasformatori nel loro campo di utilizzo è inferiore ai limiti indicati.

 P.I. Paolo Franceschi N° 709 Collegio dei Periti della Provincia di Firenze

Paolo Franceschi/Digitex
