Kripton1

"KRIPTON ONE" single-ended di KT88

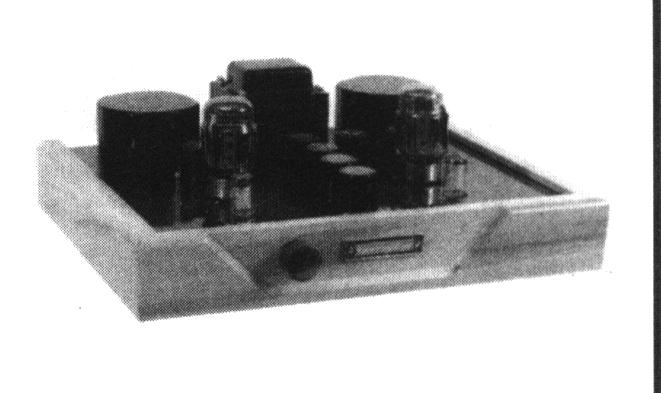

"KRIPTON ONE" KT 88 single-ended amplifier

Realizzazione di Paolo Franceschi/Digitex

Paolo Franceschi/Digitex realization

Non più Disponibile - Not more available

CaratteristicheTecniche	Technical Specifications	Valori/Value
Potenza di uscita su 4-8 Ohm	Output Power on 4-8 Ohm	>5 W RMS
Risposta in frequenza 1W ± 1 db	Frequency Range 1W ± 1 db	4 Hz - 55 KHz
Sensibilità ingresso per max out	Input Sensitivity for max out	1,5 V eff + 6db
Impedenza d'ingresso	Input Impedance	99,5KOhm
Impedenza di uscita	Output impedance	4-8 Ohm
Sfasamento IN - OUT @ 20Hz	OutPhase IN - OUT @ 20Hz	+ 0,2°
Sfasamento IN - OUT @ 1KHz	OutPhase IN - OUT @ 1KHz	+ 0,5°
Sfasamento IN - OUT @ 10KHz	OutPhase IN - OUT @ 10KHz	+ 2°
Sfasamento IN - OUT @ 20KHz	OutPhase IN - OUT @ 20KHz	+ 5°
Dispersione Alimentazione - terra @ 1000 Vac 50Hz	Supply-Ground Dispersion @ 1000 Vac 50Hz	< 0,2 mA
Alimentazione	Supply Voltage	220 V +/- 15%50-60 Hz
Consumo	Max Power consumption	115 VA
Peso (completo- montato)	Weight (complete, mounted)	11,5 Kg
Dimensioni totali (LxPxH)	Outside Dimensions (WxDxH)	370x200x140

Controlli	Control
Interruttore di accensione	Power Supply switch

Assemblaggio	Assemblage
circuito stampato	Printed Board

Valvole utilizzate Used Tubes

2 x EF86 2 x KT88

Non più Disponibile - Not more available

Prezzi Prices

Richiedere Preventivo - Ask for quotation

Vers	Descrizione	Description
A	KIT BASIC stereo completo da montare (cabinet ed accessori compresi)	BASIC KIT to mount (with cabinet and accessories)
B	KIT Signature stereo completo da montare (cabinet ed accessori compresi)	HIGH KIT Complete KIT to mount (with cabinet and accessories)

Rif	Informazioni aggiuntive
for A	il KIT comprende: il circuito stampato forato e serigrafato, tutti i componenti elettronici, gli zoccoli le valvole (2x EF86 2xKT88) , il trasformatore di alimentazione i trasformatori di uscita, lo schema elettrico, piani di montaggio e il manuale dettagliato, con le istruzioni per il montaggio, collaudo e taratura, il cabinet in Noce ed alluminio forato e verniciato, i cablaggi, e tutti gli accessori.
for B	come versione "A" ma con Valvole Golden Dragon selezionate in coppia, cablaggio VAN DEN HUL morsetti IN-OUT e cavo di alimentazione di elevata qualità

Parti sciolte (acquistabili anche separatamente dal kit)

Separate Parts (to buy also kit separately)

Vers	Descrizione	Description
C	Manuale contenente la descrizione tecnica, gli schemi elettrici, le istruzioni ed i piani di montaggio, cablaggio collaudo e taratura Rimborsabile con l'acquisto del Kit completo	Complete instructions manual schematic ecc. (only Italian Language) repayable with KIT buy.
D	Circuito stampato singola faccia forato e serigrafato con solder resist, completo di schema elettrico e piano componenti.	printed board holed figured and protected with solder resist, schematic and components table
E	SET componenti stereo zoccoli compresi ( valvole escluse)	stereo components SET with Socket (without tubes)
F	SET Trasformatori (2 trasformatori di uscita toroidali,resinati in contenitore metallico, 1 trasformatore di alimentazione completo di calotta)	Transformers SET (2xToroidal Output, 1 x power supply transformer)
G	Cabinet in Noce Nazionale + coperchio in alluminio avional verniciato a polveri, completo di tutte le forature necessarie ai connetteori ed accessori, viti dorate, distanziali, cablaggi ecc..	Walnut and Aluminium Avional cabinet, holed and painted wiring, connectors, gold screws complete

Non più Disponibile - Not more available

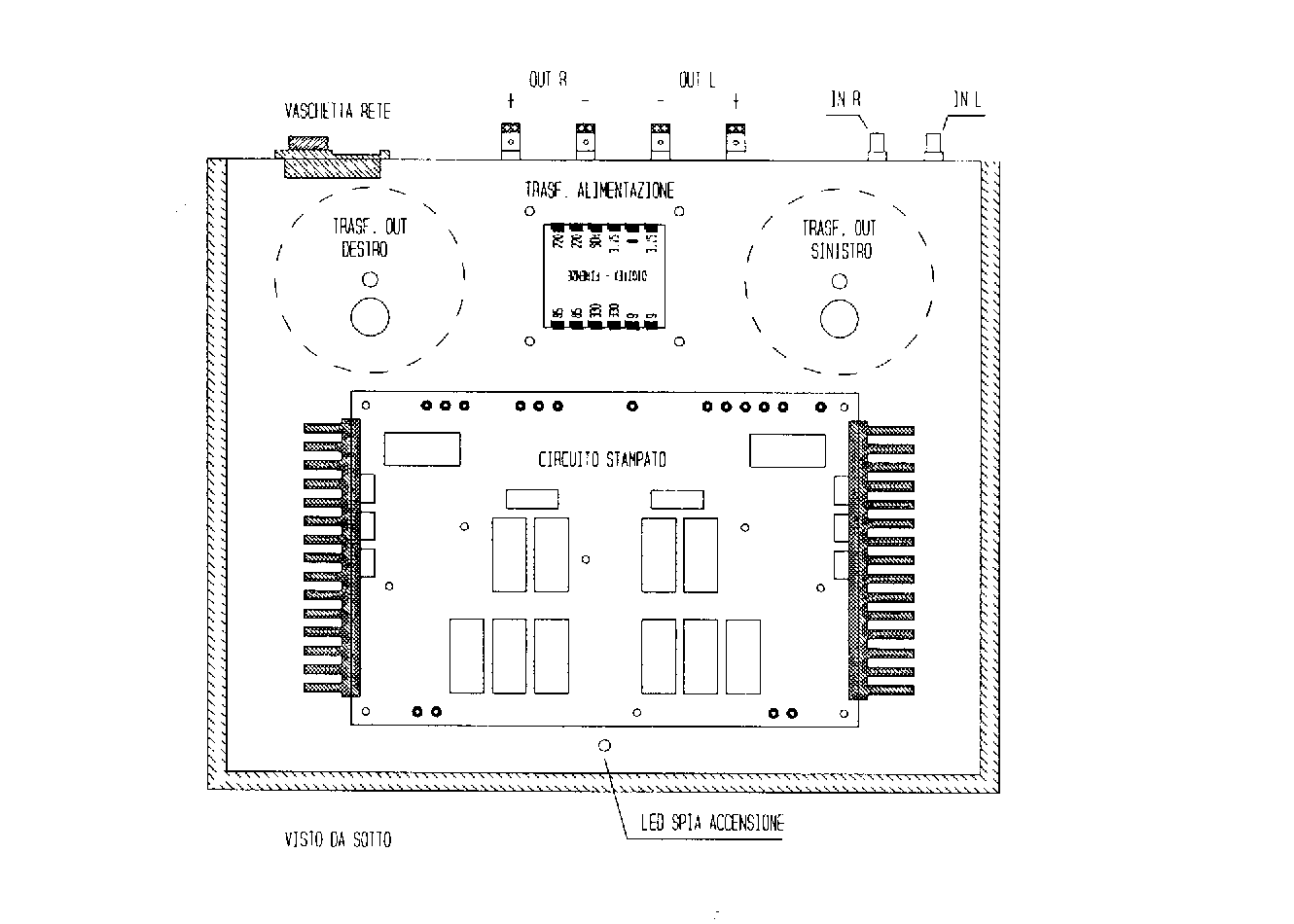

Schemi elettrici Circuit Schematics

Click to Enlarge
