"PF2" Preamplificatore di Linea a valvole
"PF2" Line Tubes Preamplifier
Progetto di Paolo Franceschi/Digitex
Paolo Franceschi/Digitex Project Issued by Audioreview n° 130
Non più Disponibile - Not more available
Alimentazioni stabilizzate a stato solido, trasformatore di alimentazione toroidale schermato e resinato
solid state stabilized Power Supply, Toroidal shielded and resined power supply transformer
|
CaratteristicheTecniche |
Technical Specifications | Valori/Value |
| Risposta in frequenza ± 0,5 db | Frequency Range ± 0,5 db | 3-250 KHz |
| Sensibilità ingresso | Input Sensitivity | - |
| Impedenza d'ingresso | Input Impedance | 45 KOhm |
| Impedenza di uscita | Output impedance | < 600 Ohm |
| Massima tensione in uscita | Max output voltage | 115 Vpp |
| Guadagno In-Out | In-Out Gain | 20 db |
| Distorsione a 2V eff out | Distortion @ 2V eff out | < 0,1 % |
| Alimentazione | Supply Voltage | 220 V 50 Hz |
| Consumo | Max Power consumption | .... W |
| Peso | Weight | 7,2 Kg |
| Dimensioni totali (LxPxH) | Outside Dimensions (WxDxH) | Cm 33x38x10 |
|
Connessioni/Funzioni |
Connection/Function |
|
6 ingressi RCA |
6x RCA Input |
| 2 uscite pre | 2 pre-Output |
| 2 uscite Tape | 2 Tape-Output |
| Presa rete VDE | VDE power supply connector |
|
Controlli |
Control |
|
Selettore ingressi |
Input Selector |
| Potenziometro di volume | Volume control potentiometer |
| Interruttore di accensione | Power Supply switch |
| Interruttore muting | Muting switch |
| Volume & muting telecomandati (opzionale) | Volume & muting Remote control (optional) |
| commutazione ingressi telecomandata (opzionale) | Input remote control (optional) |
|
Assemblaggio |
Assemblage |
|
circuito stampato |
Printed Board |
|
Valvole utilizzate Utilized Tubes |
|
1 x 12BH7 1 x 12AU7 |
Non più Disponibile - Not more available
Prezzi Prices
Richiedere Preventivo - Ask for quotation |
| Vers | Descrizione | Description |
| A | KIT completo da montare (cabinet ed accessori esclusi) |
Complete KIT to mount (without cabinet and accessoryes) |
| B | Set accessori | accessories set |
| C | Cabinet in alluminio avional | avional aluminium cabinet |
| D | Griglia di protezione in lamiera forata nikelata (conforme alle attuali normative CE) | holed nikel iron protection grate (actual CE normative compliant) |
Varianti & UP- GRADE
Variations & UP-GRADE
| Vers | Descrizione | Description |
| E | Potenziometro di volume motorizzato ALPS | ALPS Motorized volume potenziometer |
| F | KIT telecomando TELECOM 1+ ricevitore ad infrarossi per controllo volume e muting (già montato e collaudato) | TELECOM 1Remote control KIT with infrared receiver for volume & muting (already assembled and tested) |
| G | KIT commutatore ingressi TELEREL telecomandabile da Telecom 1 (già montato e collaudato) | TELEREL inputs selection KIT for remote control Telecom 1(already assembled and tested) |
| H | UP-GRADE Condensatori SOLEN polipropilene (per segnale) | UP-GRADE SOLEN Polypropilene capacitors (for signal) |
| I | UP-GRADE Condensatori INFINI-CAP polipropilene (per segnale) | UP-GRADE INFINI-CAP Poypropilene (for signal) |
| L | UP-GRADE Condensatori JENSEN carta Olio Alluminio (per segnale) | UP-GRADE JENSEN aluminium Paper in Oil capacitors (for signal) |
| M | UP-GRADE Condensatori MIT-MULTICAP PPFX-S polipropilene (per segnale) | UP-GRADE MIT-MULTICAP PPFX-S Poypropilene (for signal) |
| N | UP-GRADE Condensatori SOLEN polipropilene (per BY-PASS segnale) | UP-GRADE SOLEN Polypropilene capacitors (for signal BY-PASS) |
| O | UP-GRADE Condensatori INFINI-CAP polipropilene (per BY-PASS segnale) | UP-GRADE INFINI-CAP Polypropilene (for signal BY-PASS) |
| P | UP-GRADE Condensatori MIT-MULTICAP PPFX-S polipropilene (per BY-PASS segnale) | UP-GRADE MIT-MULTICAP PPFX-S Poypropilene (for signal BY-PASS) |
| Rif | Informazioni aggiuntive |
| for A |
il KIT comprende: il circuito stampato doppia faccia forato e serigrafato, tutti i componenti elettronici, zoccoli e valvole comprese, il trasformatore toroidale resinato in contenitore metallico, il commutatore, il potenziometro doppio ALPS, lo schema elettrico, piani di montaggio e il manuale dettagliato con le istruzioni per il collaudo. |
| for B |
il SET comprende: 20 connettori RCA Gold/Teflon,Vaschetta IEC con fusibile, interruttore di rete bipolare luminoso di alta qualità, 1 commutatore a levetta per muting, cavi di cablaggio ofc silver. |
| for C |

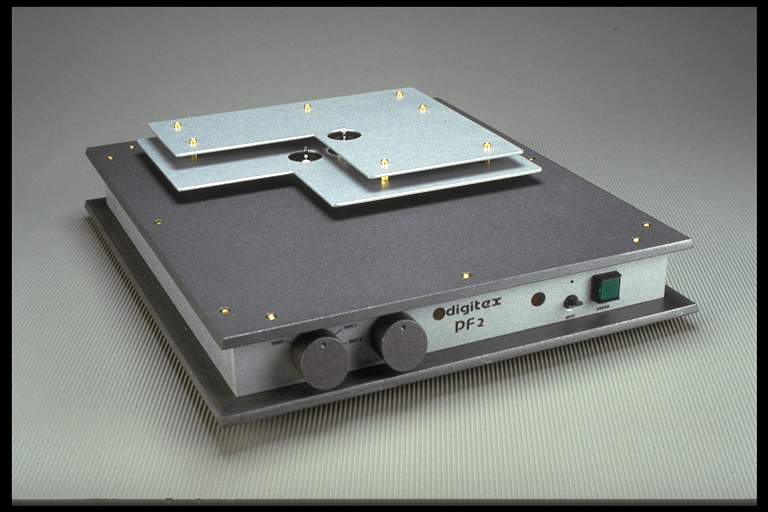

Cabinet in alluminio Avional spessore 6 mm (vedi foto) già forato con scritte incise, verniciato bicolore (vernice a 2 componenti antigraffio) completo di viti dorate, distanziali, 2 rinvii meccanici flessibili per commutatore e potenziometro, manopole custom, piedini in alluminio |
Non più Disponibile - Not more available
| Descrizione e filosofia di progetto |
|

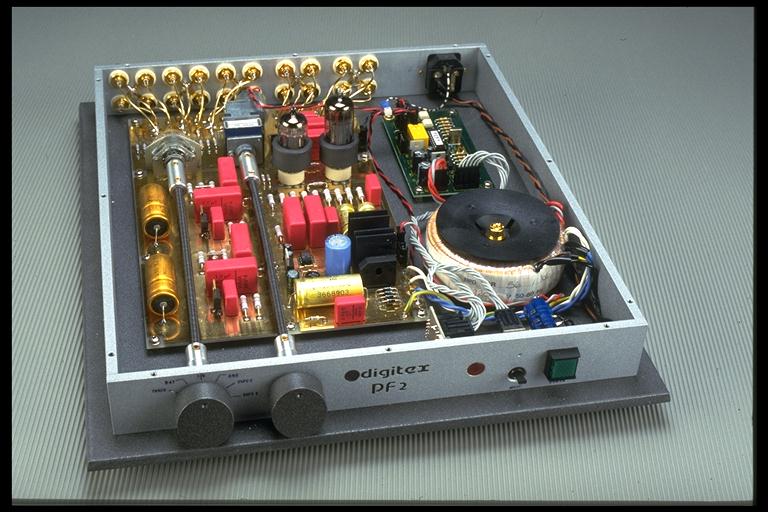

Preamplificatore linea semplice ed essenziale dotato di ottime caratteristiche sonore (presentato su Audio Review n. 130), montato su un unico circuito stampato contenente tutti i componenti ad eccezione del trasformatore di alimentazione e dei pin jack di ingresso e uscita. Stadio di amplificazione di tensione realizzato con una sezione di 12AU7 montata a catodo comune, accoppiata direttamente all'amplificatore di corrente di uscita costituito da una sezione di 12BH7 montata ad anodo comune. Nessuna controreazione di segnale, funzionamento in vero zero-feedback. Alimentazione stabilizzata per i filamenti delle valvole. Due alimentazioni stabilizzate separate per le tensioni anodiche per i due canali. Trasformatore toroidale schermato di elevata potenza (40VA) con avvolgimenti separati per l'anodica, i filamenti e l'alimentazione della scheda telecomando. Commutatore per la selezione degli ingressi con contatti dorati protetto antipolvere e potenziometro di volume a film plastico NOBLE o ALPS, anche motorizzato, montati su circuito stampato nelle immediate vicinanze degli ingressi. Relè di ritardo di accensione e di muting con contatti fuori dal percorso di segnale. Circuito stampato doppia faccia con fori metallizzati realizzato con vetronite di grande spessore. Cabinet in alluminio avional con spessore di 6 mm con verniciatura a due componenti antigraffio bicolore. Viti di fissaggio dorate a spessore per assicurare una perfetta continuità elettrica del contenitore. Telecomandabilità
di volume e muting con l'aggiunta della scheda TELECOM, telecomandabilità
anche della selezione ingressi con l'aggiunta della scheda TELEREL.
Paolo
Franceschi |

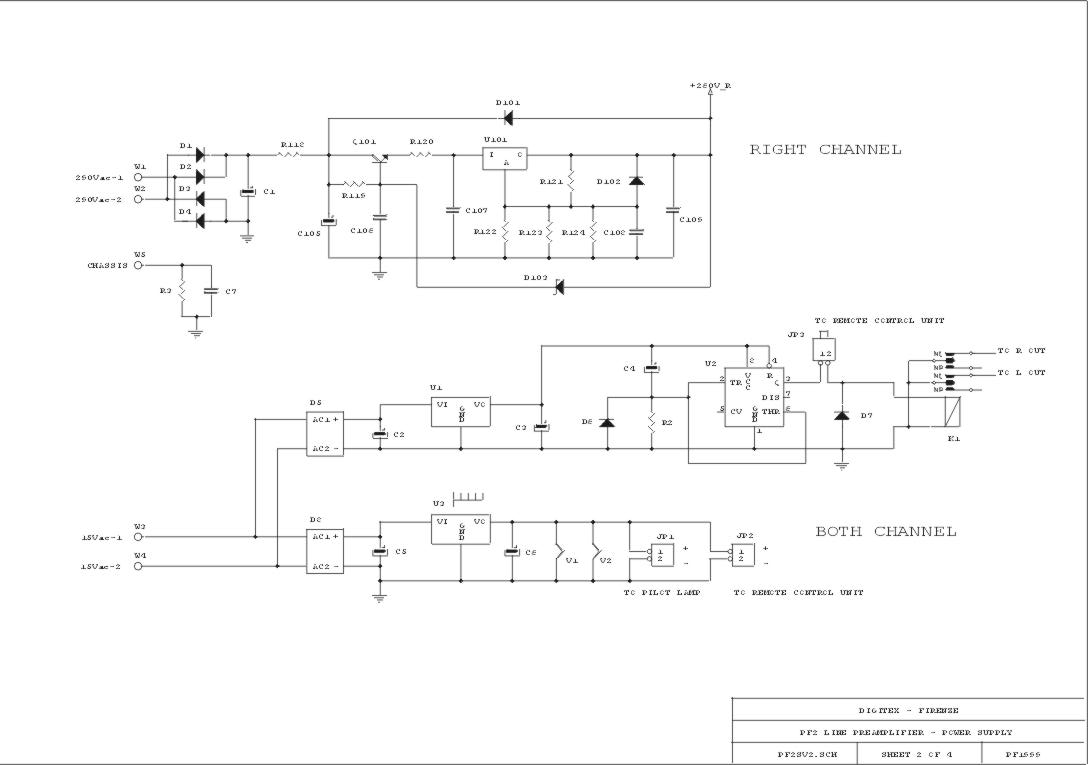

Schemi elettrici Circuit Schematics
Click to enlarge
