LE
SCELTE DI PROGETTO
Il sistema di
telecomando RC1 è nato come alternativa economica al TELECOM 1 ed è
anch'esso basato su un trasmettitore a standard ridotto Philips di tipo
televisivo ed un ricevitore costruito attorno ad un microprocessore
PIC16C54 della Microchip Technology appositamente programmato per poter
decodificare i segnali ricevuti e convertirli in quanto desiderato.
L'unica funzione
controllabile è quella del volume tramite potenziometro motorizzato con
opzione di azzeramento automatico all'accensione.

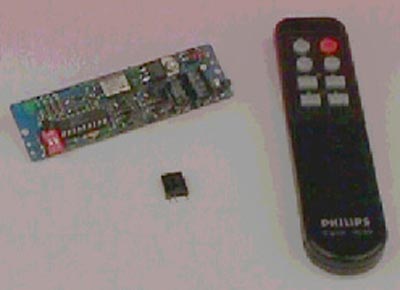

Il kit è composto da
scheda RC1, trasmettitore Philips, ricevitore ed istruzioni di montaggio.
La scheda ricevitore
RC1 è stata realizzata per essere utilizzata in accoppiamento con il più
alto numero di apparecchi possibili.
La scheda risulta
infatti molto versatile grazie alle sue ridotte dimensioni e soprattutto
grazie alla possibilità di essere alimentata da tensioni alternate o
continue con un range che va dai 6 ai 15V.
DESCRIZIONE
FUNZIONALE
I segnali inviati dal
trasmettitore Philips vengono raccolti dal ricevitore ed inviati tramite
il collegamento elettrico alla scheda RC1.
Il ricevitore viene
alimentato dalla scheda stessa e quando le invia il segnale di
appropriate caratteristiche il LED verde lampeggia per segnalare lo stato
di ricezione.
Se il codice ricevuto
dalla scheda RC1 non corrisponde ad uno dei codici in memoria non viene
compiuta nessuna operazione, mentre se il codice è conosciuto viene
inviato al potenziometro motorizzato un segnale elettrico che lo fa
ruotare.
Il trasmettitore
Philips (telecomando) ha 8 tasti ma ne vengono utilizzati solo 2:
- Tasto 1:
volume +
- Tasto 2:
volume -
C'è da notare che il
moto del potenziometro è volutamente molto lento così da poter
ottenere la migliore regolazione del volume possibile.
ll LED di segnalazione
lampeggia sempre quando viene ricevuto il segnale, anche se non decodificabile,
pertanto quando viene trasmesso un segnale da un telecomando con un
altro codice questo non viene considerato anche se il LED indica
che sta ricevendo.
INSTALLAZIONE
DEL KIT
Non ci sono grandi
raccomandazioni da fare per posizionare la scheda all'interno di un
qualsiasi apparecchio, tuttavia è buona norma osservare i seguenti
consigli: installare la scheda RC1 (dimensioni
30 x 105 mm) possibilmente lontano dalla zona di
preamplificazione dell'apparecchio come anche da cablaggi non schermati
che trasportano segnale; prelevare la tensione di alimentazione
necessaria alla scheda RC1 direttamente dalla zona di alimentazione dell'
apparecchio e se possibile da un ramo di "servizio"
dell'alimentatore (ad es. alimentazione lampadine, relè o al limite
alimentazione dei filamenti se si tratta di un apparecchio a valvole);
posizionare il ricevitore sulla parte frontale dell'apparecchio in modo
che possa ben ricevere i raggi infrarossi trasmessi dal telecomando (i
raggi possono solo attraversare materiali come plexiglass o vetro);
collegare gli elementi del kit con cavi isolati di sezione modesta magari intrecciandoli
tra loro per avere un risultato estetico migliore.
Come già detto
l'alimentazione del kit può essere prelevata da un trasformatore
con uscita alternata che va da un minimo di 6V ad un massimo di 15Ve
con potenza di almeno 5VA o superiore. fig.2
Il ricevitore va
collegato come fig.2, e va installato con la "parte
sensibile" rivolta verso l'ascoltatore.
OPZIONI
Per chi lo desideri è
stata prevista nel programma del microprocessore la possibilità di
portare automaticamente a zero il potenziometro di volume all'atto
dell'accensione.
Questa opzione è molto
utile per evitare di accendere l'impianto con volume eccessivo, con
possibili conseguenti danni, cosa che si verifica piuttosto
frequentemente se in casa abbiamo bambini amanti delle manopole.
Per abilitare questa
funzione è necessario agire sul dip-switch J1 portando i due
interruttori sulla posizione ON.
Qualora si desideri in
seguito togliere l'azzeramento automatico è sufficiente riportare i due
interruttori del J1 sulla posizione OFF.
Nonostante non esistano
controindicazioni di sorta in quanto il periodo di rotazione del
potenziometro è abbastanza breve, è evidente che in caso di accensioni
e spegnimenti molto frequenti avremo una maggiore usura della parte
meccanica del potenziometro.
In caso di normale
utilizzo avremo addirittura dei benefici dalla funzione di azzeramento
automatico, in quanto ogni volta in movimento il potenziometro mantiene i
contatti puliti ed efficienti.
SOLUZIONE
DI PROBLEMI DI FUNZIONAMENTO
Eventuali problemi di
funzionamento si possono avere con altri telecomandi a standard Philips
che possono comandare le funzioni dell' RC1, come d'altronde il
trasmettitore dato in dotazione può comandare altri apparecchi
funzionanti con lo stesso standard.
Questo problema è ben
noto ai possessori di molti apparecchi telecomandati, e si risolve con lo
spegnimento generale dell'apparecchio sul quale non vogliamo interferire.
Lo standard Philips è
del resto uno dei più diffusi fra i costruttori, grazie alla sua
affidabilità ed alla qualità dei componenti per la realizzazione dei
telecomandi commercializzati dalla Philips stessa, e noi abbiamo scelto
lo standard televisivo proprio per evitare per quanto possibile conflitti
con altri apparecchi dell'impianto HI-FI.
Una eventuale eccessiva
direzionalità del ricevitore è invece dovuta al montaggio al di là di
pannelli frontali troppo spessi, che richiedono quindi che il
trasmettitore venga posto esattamente in asse con il foro perchè gli
infrarossi possono raggiungere il ricevitore stesso.
Il problema può essere
risolto inserendo un cilindretto di plexiglass rosso nel foro per il
passaggio degli infrarossi, con funzione di diffusore.
|
