"LILLIPUT" Amplificatore Single-Ended stereo
"LILLIPUT" Stereo Single-Ended Amplifier
Single-ended di 6080 2,5W
6080 Single-ended 2,5W
Progetto della Megahertz Presentato su Costruire HI-FI n° 24-26
Megahertz's Project Issued by Costruire HI-FI Italian Magazine n° 24-26

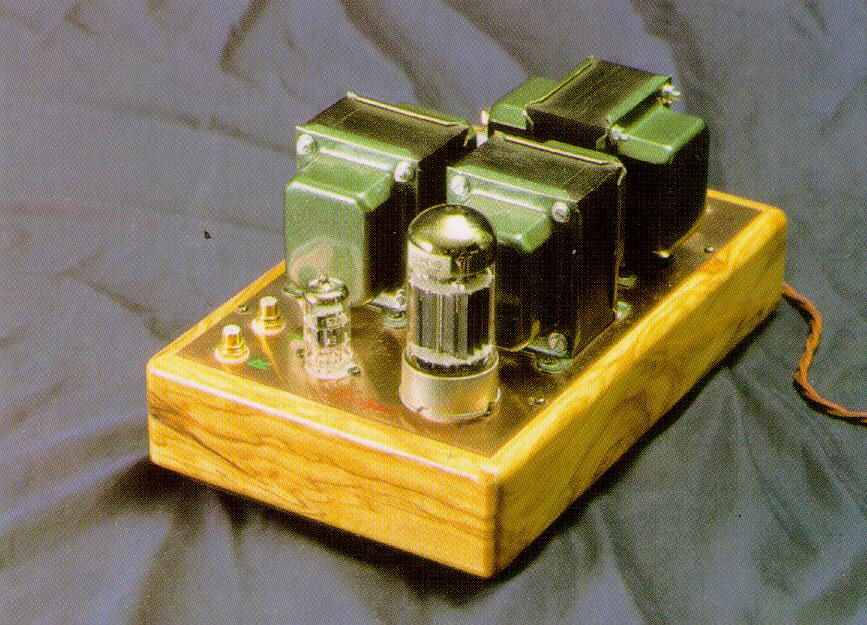

Esempio di realizzazione - Realizations Example Lillipre + lilliput
Non è un KIT a scatola chiusa !
le uniche informazioni disponibili sono illustrate in questa pagina, potete scegliere i componenti dal nostro sito Compresi i Trasformatori originali
Per Ulteriori informazioni sul progetto potete contattare direttamente la Megahertz
is Not a closed Kit
all informations available are showed in this Page, we can supply components as our web site and The Original Transformers
For Other Info you can contact Megahertz
Non abbiamo altro materiale informativo da fornire a corredo ! tutte le istruzioni necessarie sono di seguito pubblicate.
Alcuni consigli di montaggio e foto
| Descrizione e filosofia di progetto |
|
Raffinato Amplificatore monotriodo single-ended stereo, che unisce alle strepitose prestazioni di ascolto, un costo particolarmente contenuto ed un'estetica molto accattivante. Adatto al pilotaggio di diffusori ad alta efficienza e/o all'impiego in sistemi multiamplificati. Illustrato sui n° 24-26 della rivista Costruire HI-FI (acquistabili anche presso il ns punto vendita) |
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
|
CaratteristicheTecniche |
Technical Specifications | Valori/Value |
| Potenza (Classe A1) | Output Power (A1Class) | 2,5 W |
| Risposta in frequenza -3db | Frequency Range -3db | 18 Hz - 150 KHz |
| Sensibilità ingresso | Input Sensitivity | 1V |
| Impedenza d'ingresso | Input Impedance | - |
| Impedenza di uscita | Output impedance | 6 Ohm |
| Alimentazione | Supply Voltage | 220 V 50 Hz |
| Consumo | Max Power consumption | 60 W |
| Peso | Weight | 10 Kg |
| Dimensioni totali (LxPxH) | Outside Dimensions (WxDxH) | - |
|
Connessioni/Funzioni |
Connection/Function |
|
2 ingressi RCA |
2xInput RCA |
| 4 Boccole di uscita | 4xOutput Binding Post |
| Presa rete VDE | VDE power supply connector |
|
Controlli |
Control |
| Interruttore di accensione | Power Supply switch |
|
Assemblaggio |
Assemblage |
|
cablaggio in aria |
Air Wiring |
|
Valvole utilizzate Utilized Tubes |
|
1 x E88CC 1 x 6080 |

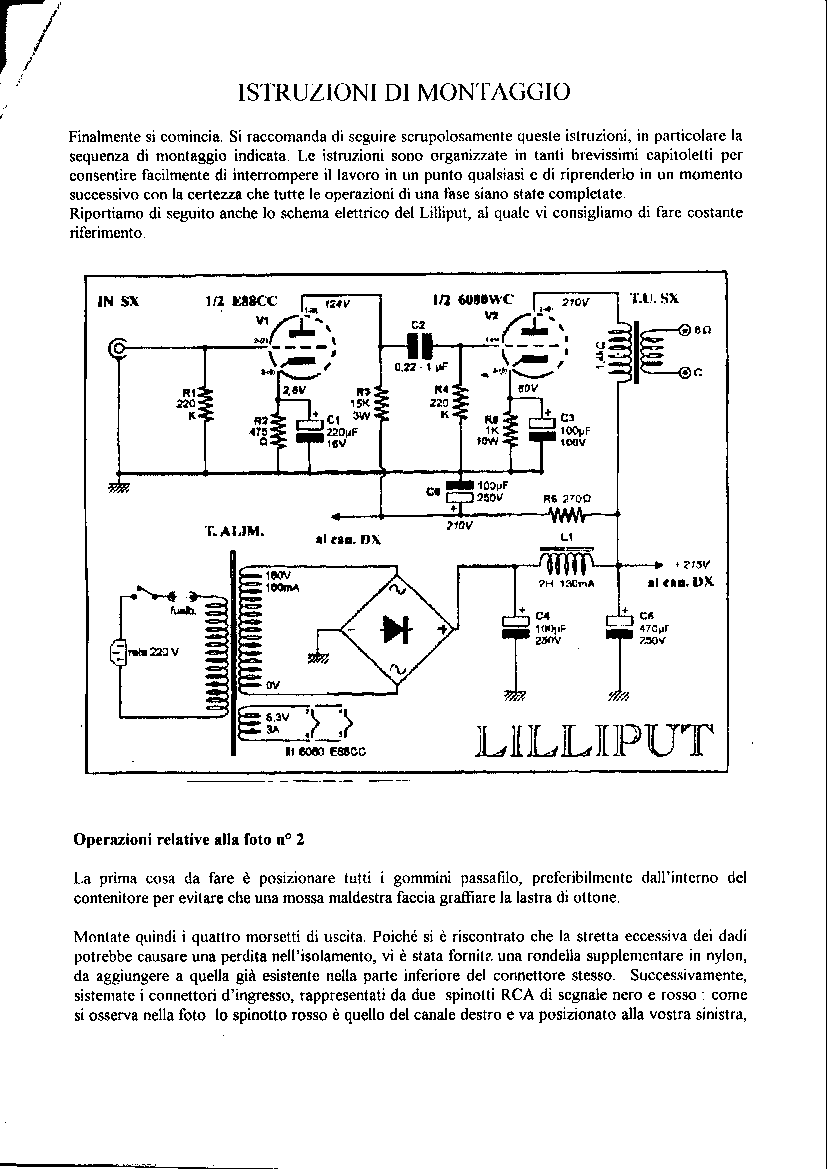

Schemi elettrici Circuit Schematics
Click to Enlarge
