"EL 34 IL MUSICALE Amplificatore Single-Ended
"EL34 IL MUSICALE" Single-Ended Amplifier
Single-ended di EL34 5W
EL34 Single-ended 5W
Progetto della Megahertz Presentato su Costruire HI-FI n° 41
Megahertz's Project Issued by Costruire HI-FI Italian Magazine n° 41

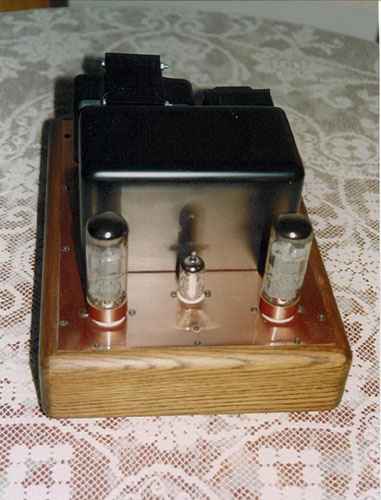

Esempio di realizzazione - Realizations Example
Non è un KIT a scatola chiusa !
le uniche informazioni disponibili sono illustrate in questa pagina, potete scegliere i componenti dal nostro sito Compresi i Trasformatori originali
Per Ulteriori informazioni sul progetto potete contattare direttamente la Megahertz
is Not a closed Kit
all informations available are showed in this Page, we can supply components as our web site and The Original Transformers
For Other Info you can contact Megahertz
| Descrizione e filosofia di progetto |
|
Amplificatore single-ended con EL 34 connesse in pseudo-triodo, il massimo delle prestazioni musicali ad un costo particolarmente contenuto, mantiene la stessa "raffinata" impostazione timbrica del LILLIPUT, ma con una potenza di uscita maggiore (5 w), adatto al pilotaggio di diffusori con efficienza medio-alta e/o all'impiego in sistemi multiamplificati, illustrato sul n° 41 della rivista Costruire HI-FI (acquistabili anche presso il ns punto vendita) |
|
CaratteristicheTecniche |
Technical Specifications | Valori/Value |
| Potenza (Classe A) | Output Power (Class A) | 5 W |
| Risposta in frequenza -3db | Frequency Range -3db | - |
| Sensibilità ingresso | Input Sensitivity | 1V |
| Impedenza d'ingresso | Input Impedance | - |
| Impedenza di uscita | Output impedance | 6 Ohm |
| Alimentazione | Supply Voltage | 220 V 50 Hz (115V on request) |
| Consumo | Max Power consumption | 60 W |
| Peso | Weight | 10 Kg |
| Dimensioni totali (LxPxH) | Outside Dimensions (WxDxH) | - |

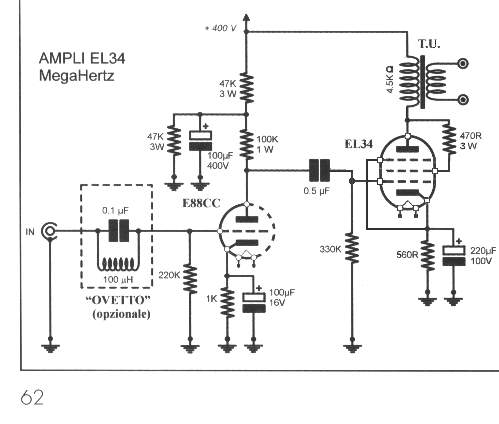

Schemi elettrici Circuit Schematics
Click to enlarge
