"TRIODINO III" Amplificatore Single-Ended con triodi
a riscaldamento diretto
"TRIODINO III" Direct Heather Triode Single-Ended Amplifier
Single-ended di 2A3 o 300B 4-8W
2A3 or 300B Single-ended 4-8W
Progetto della Megahertz Presentato su Costruire HI-FI n° 18-19-20-22-26
Megahertz,s Project Issued by Costruire HI-FI Italian Magazine n° 18-19-20-22-26

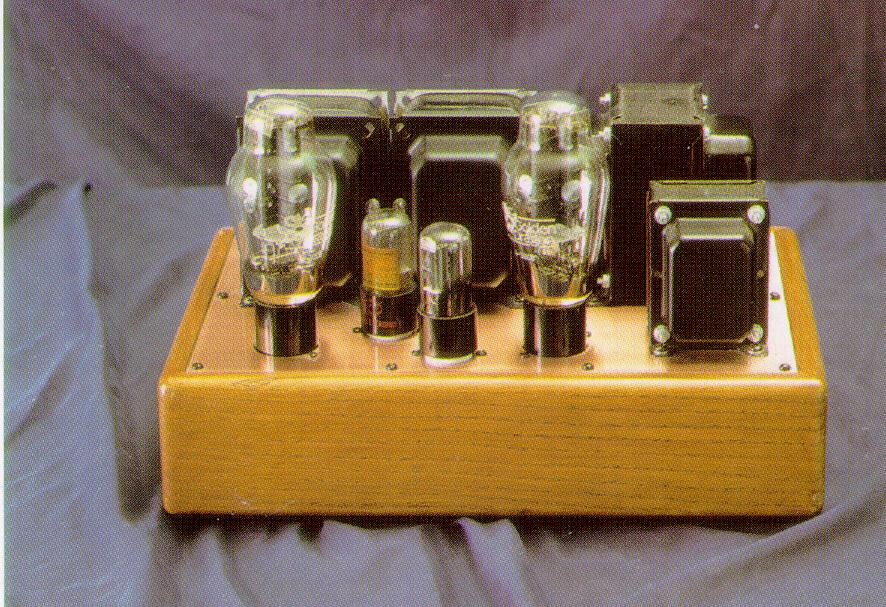

Esempio di realizzazione - Realizations Example
il "Triodino con 2A3 " è sempre disponibile per l'ascolto presso Audiokit !!
Non è un KIT a scatola chiusa !
le uniche informazioni disponibili sono illustrate in questa pagina, potete scegliere i componenti dal nostro sito Compresi i Trasformatori originali
Per Ulteriori informazioni sul progetto potete contattare direttamente la Megahertz
is Not a closed Kit
all informations available are showed in this Page, we can supply components as our web site and The Original Transformers
For Other Info you can contact Megahertz
| Informazioni aggiuntive |
|
Il KIT con 300B sostanzialmente si differenzia (oltre alle valvole) per il solo trasformatore di alimentazione con secondario adatto per 300B Essendo un progetto "Aperto" ed abbastanza semplice da realizzare NON esiste un vero e proprio manuale di montaggio, le uniche notizie , schemi e foto sono riportati su queste pagine, (le istruzioni risalgono alla prima versione del Triodino III redatta dalla Megahertz) alcuni componenti e colori dei fili potrebbero essere cambiati Non abbiamo altro materiale informativo da fornire a corredo ! tutte le istruzioni necessarie sono di seguito pubblicate. |
| Descrizione e filosofia di progetto |
|
Amplificatore monotriodo single-ended dotato di enorme versatilità, è il monotriodo più diffuso in Italia, Rimandiamo ulteriori informazioni, ad una esaustiva trattazione comparsa sui n° 18-19-20-22-26 della rivista Costruire HI-FI (acquistabili anche presso il ns punto vendita) |
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
|
CaratteristicheTecniche |
Technical Specifications | Valori/Value |
| Potenza con valvole 2A3 (Classe A1-A2) | Output Power with 2A3 Tubes (A1-A2 Class) | 3,5 - 5 W |
| Potenza con valvole 300B (Classe A1-A2) | Output Power with 300B Tubes (A1-A2 Class) | 5 - 8 W |
| Risposta in frequenza | Frequency Range | 20 Hz - 20 KHz |
| Sensibilità ingresso | Input Sensitivity | 1,5 V |
| Impedenza d'ingresso | Input Impedance | 100 Kohm |
| Impedenza di uscita | Output impedance | 3-6 Ohm |
| Alimentazione | Supply Voltage | 220 V 50 Hz |
| Consumo | Max Power consumption | 60 W |
| Peso | Weight | 10 Kg |
| Dimensioni totali (LxPxH) | Outside Dimensions (WxDxH) | - |
Schemi elettrici versione standard (mu-follower)

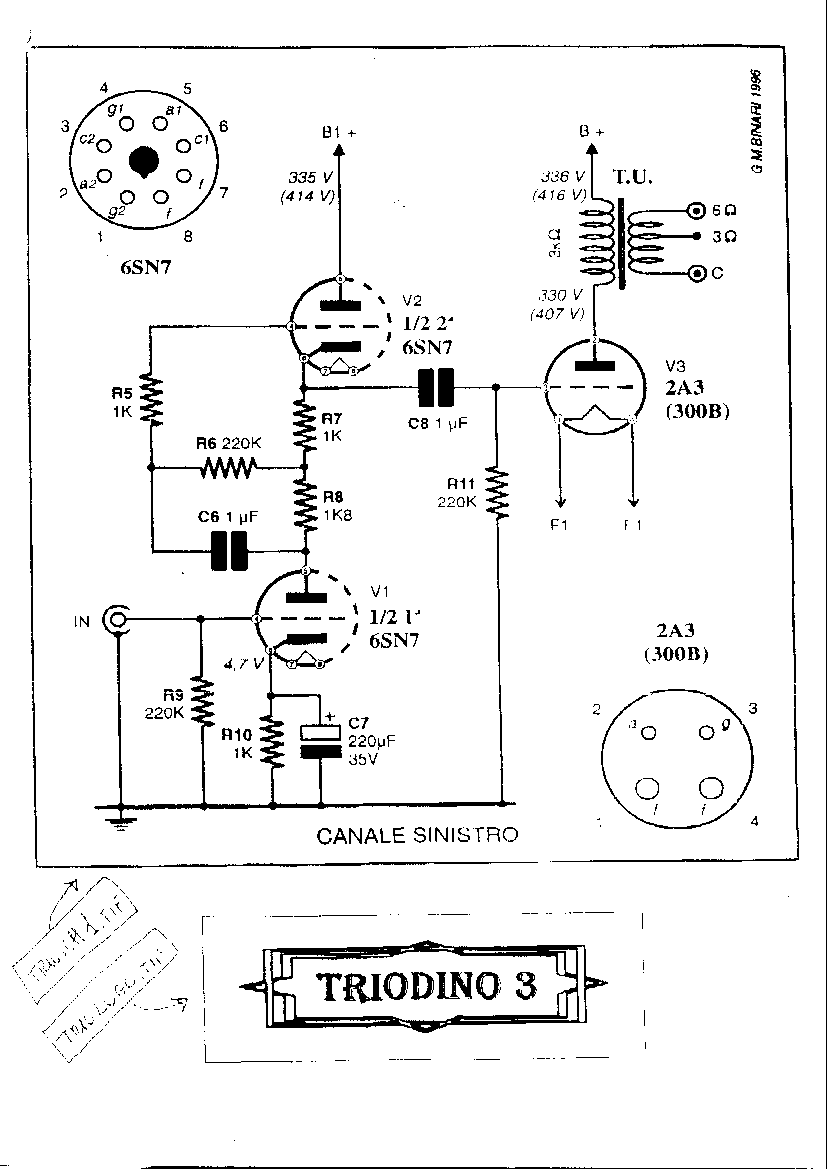

Standard Version (mu-follower) Circuit Schematics
Click to Enlarge
Schemi alternativi del circuito Driver (da CHF n° 22)
Driver circuit alternative (from Costruire HI-FI Magazine n° 22)
|
|
|
|
|

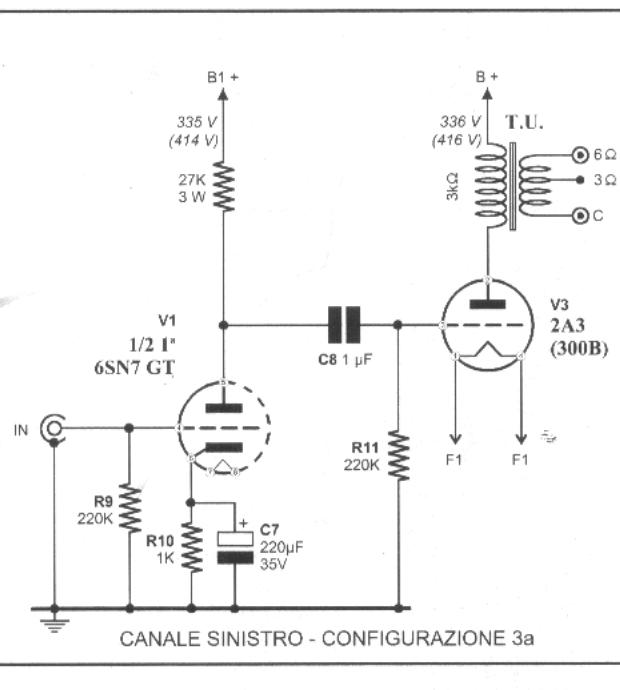

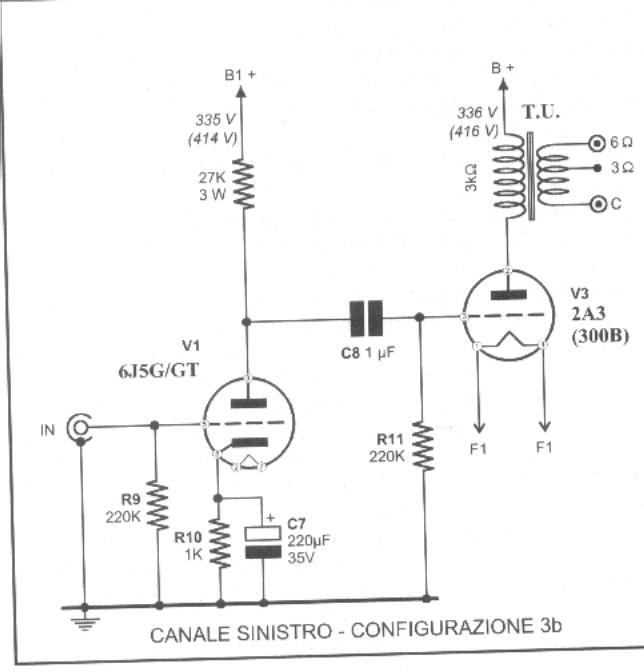

| SRPP | 6SN7 Single Ended | 6J5 Single Ended | 6C5G Single Ended |
Il Triodino con la 300 B ronza ?? Stop To "HUM"

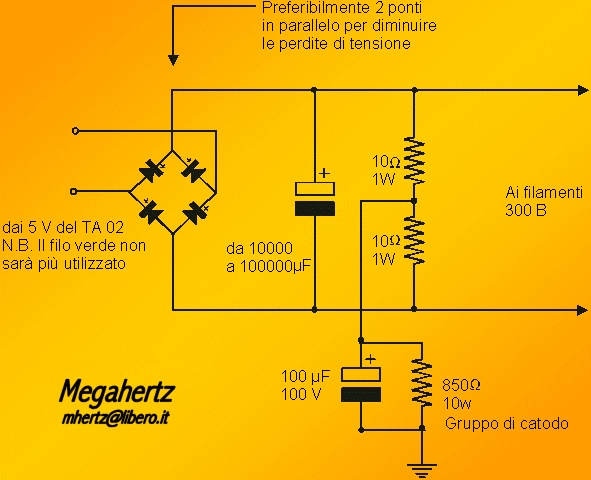

Applicate questo Circuito raddrizzatore aggiuntivo per filamenti
Click to Enlarge
Alcuni consigli di montaggio e foto
