Base Complete Converter kit, to assembler with Cabinet (specify on order black or silver anodize frontal panel)

103,29

Connessioni/Funzioni

1 ingresso Coax RCA S/PDIF

1 ingresso Ottico Toslink  S/PDIF

Controlli

Led segnalazione accensione

Led segnalazione aggancio

Led segnalazione valore frequenza di campionamento

Assemblaggio

n° 1 circuito stampato

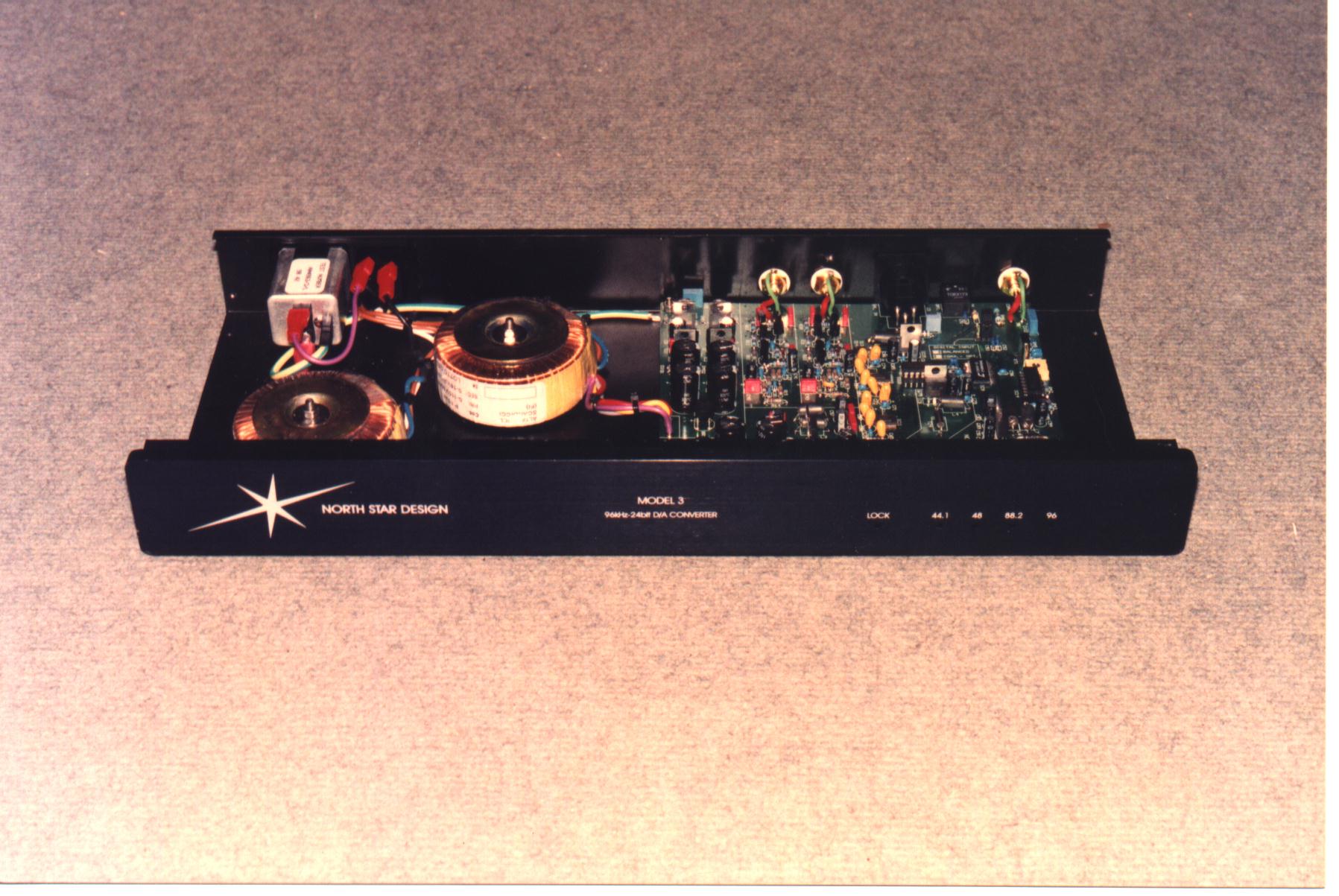

Il convertitore D/A Model 3 è stato pensato e realizzato con l’obiettivo di fornire agli appassionati autocostruttori (e non) un prodotto senza compromessi, in anticipo sui tempi ed in grado di rappresentare un valido investimento in vista della prossima introduzione sul mercato del DVD audio a 96KHz/24 bit. Vista la qualità della realizzazione, è stata richiesta ed ottenuta la certificazione CE del convertitore, che ne permette la vendita anche come prodotto finito. I principi filosofici su cui è basato il progetto sono stati esaurientemente descritti dai progettisti con tre articoli pubblicati sulla rivista Fedeltà del Suono. Sintetizzando, il Model 3 è un prodotto indicato espressamente per coloro i quali amano ascoltare la musica nel miglior modo possibile, senza preoccuparsi di messe a punto, modifiche, variazione delle prestazioni nel tepo. Per questo il Model 3 utilizza materiali durevoli, in una realizzazione elegante e robusta che garantisce anni di funzionamento senza problemi.

E per chi si diverte a modificare e migliorare i prodotti ?? Per gli appassionati del "Tweaking",

il Model 3 in Kit è una proposta interessante. A dispetto della compattezza del layout circuitale, il progetto permette interventi di ogni tipo, dalla semplice sostituzione di alcuni componenti alla sostituzione dello stadio analogico con uno a Tubi (esterno), o all’alimentazione a batteria per uso car o Fisso a batteria senza compromessi. (vedi pagina delle caratteristiche tecniche)

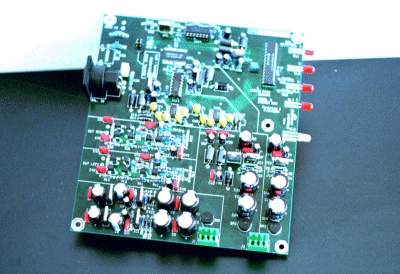

Il Model 3 nasce come prodotto completo, In questo senso sembra non offrire grandi margini di miglioramento, sopratutto a causa delle ridotte dimensioni del circuito stampato (necessarie per minimizzare i percorsi dei segnali analogici e digitali). E' invece possibile intervenire in molteplici modi sulla componentistica o sul circuito stesso per migliorarne le prestazioni. Inoltre, alcune accortezze in fase di montaggio permettono di ottimizzare il funzionamento della versione standard.

Ricordiamo a coloro i quali hanno acquistato il Model 3 in versione montata, che qualunque modifica apportata all'apparecchio fa decadere la garanzia

Condensatori

I condensatori elettrolitici utilizzati nel kit sono di buona qualità, ma sicuramente sul mercato è disponibile di meglio: basta spendere di più...Non tutti i condensatori dell'apparecchio influenzano il suono in egual misura: ad esempio è praticamente inutile sostituire quelli della parte digitale. Al contrario, quelli della parte analogica e quelli della sezione analogica della parte digitale sono i più critici. Consigliati per dimensioni e qualità gli Elna audio grade serie rossa (Starget)

Come avrete notato tutti i condensatori di bypass della sezione analogica sono Wima . Si tratta di ottimi condensatori, tuttavia è possiblie sostituirli vantaggiosamente con gli Evox Rifa serie nera SMR, si tratta di condensatori velocissimi che danno più risalto alla dinamica del segnale.

Sono presenti anche dei condensatori al tantalio attorno ai DAC. La loro funzione è quella di fornire corrente impulsiva ai circuiti analogici e digitali di due integrati, e di garantire la stabilità delle tensioni di riferimento. Potrebbe essere utile sostituirli con elettrolitici molto veloci.

Terzo Trasformatore

E' possibile utilizzare un terzo trasformatore toroidale, uguale a quello solitamente utilizzato per alimentare entrambe le sezioni a 5 V, con lo scopo di rendere l'alimentazione digitale totalmente indipendente dai 5 V analogici. Questa soluzione, oltre a garantire una minore impedenza in ingresso al raddrizzatore, permette di isolare meglio le due sezioni a 5 V tra loro. L'effetto sul suono di questa modifica non è trascurabile.

Trasformatore di isolamento

Specialmente nei casi in cui l'alimentazione di rete sia particolarmente "sporca", risulta utile inserire un piccolo trasformatore di isolamento (rapporto 1:1) subito a monte dei trasformatori di alimentazione (anche esterno tipo condizionatore di rete) abbiamo anche provato in alternativa l'utilizzo del cavo di alimentazione Cablerie D'Eupen mod. "ELBA", con ottimi risultati

RECENSIONI:

Sito della NORTHSTAR    Northstar original site

Recensione della rivista internet TNT-AUDIO

The Model 3 is a digital to analogue converter of the last generation. It's been conceived to support the new high resolution PCM standards coming from the DVD specifications.
Sampling rates 30 kHz to 100 kHz and resolution 16 bits to 24 bits are supported by the Model 3.

The analogue output stage features a discrete semiconductors two-stages circuit, with very low noise, medium open-loop gain and wide open-loop band.

These features allow for a negligible IMD and a very good transient behaviour.

A sophisticated power supply, with four different lines and several voltage regulators keeps all the circuit's sections (output stages, digital circuits, 5V analogue circuits...) well separated, to avoid unwanted interactions through the supply lines.
