D-Sorb 1 distributore di alimentazione in Kit effetto filtro RFI/EMI

istruzioni per l'assemblaggio

Author: Mauro Zeppilli  (AudioKit improvement Team)

Non più disponibili  - Out of stock

Buon Lavoro.........!

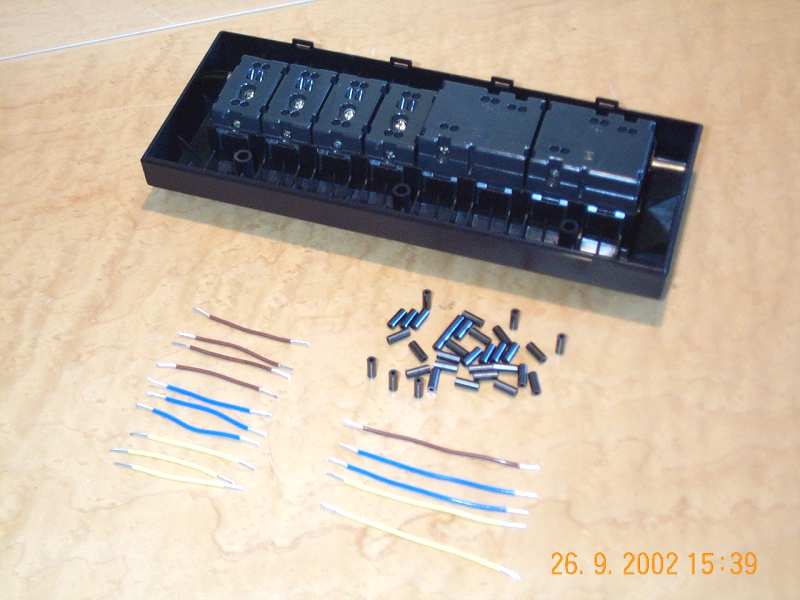

1) Componenti del Distributore

2) assemblare le prese come da foto e tagliare:

Cavo marrone. 4 pezzi 55 mm + 1 pezzo 80 mm

Cavo Blu.......  3 pezzi 55 mm + 2 pezzi 80 mm

Cavo Giallo..... 3 pezzi 55 mm + 2 pezzi 80 mm

spellare tutti i cavi per 6 mm dalle estremità

3) infilare  i tubetti in ferrite nei cavallotti:

2 tubetti in tutti i fili corti (55 mm)

3 tubetti in tutti i fili lunghi (80 mm)

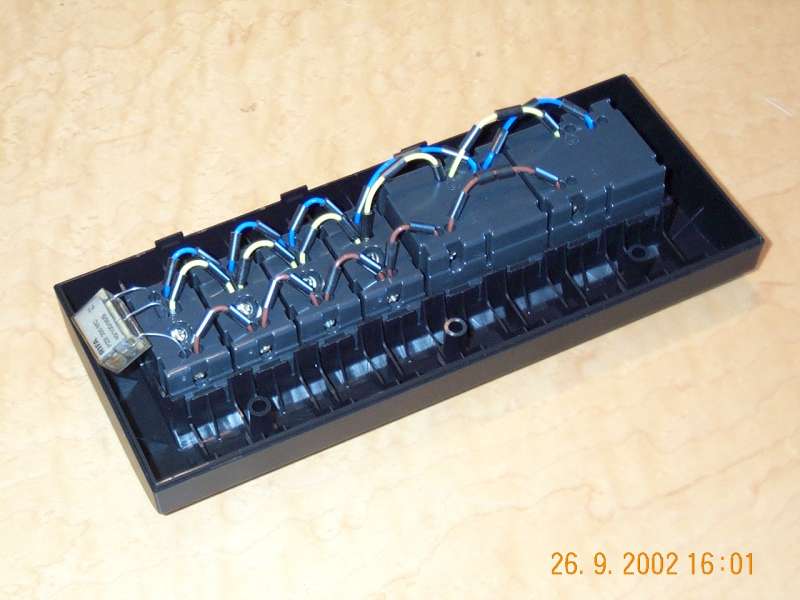

Inserire i fili nelle prese, inserire il condensatore Delta nell'ultima presa (Italia) serrare tutte le viti escluse quelle dell'ultima presa Shuco (ci andrà poi serrato il cavo di alimentazione)



Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !

Update prices & products on new e-Shop Audiokit website click Here











Alcuni Esempi di Terminazione con Cavi e spine a libera scelta



1) Tagliare il gommino passacavo a misura, inserire il cavo nella plancia, e spellare circa 150 mm di guaina esterna

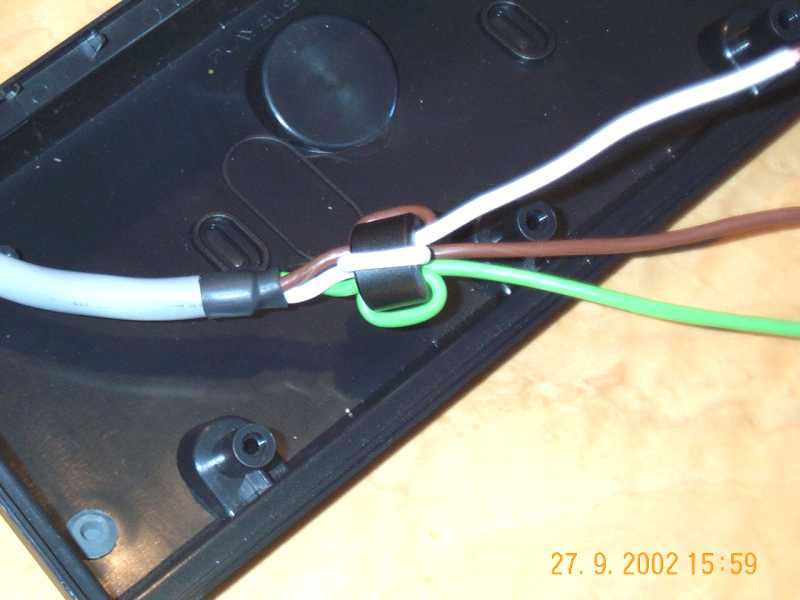

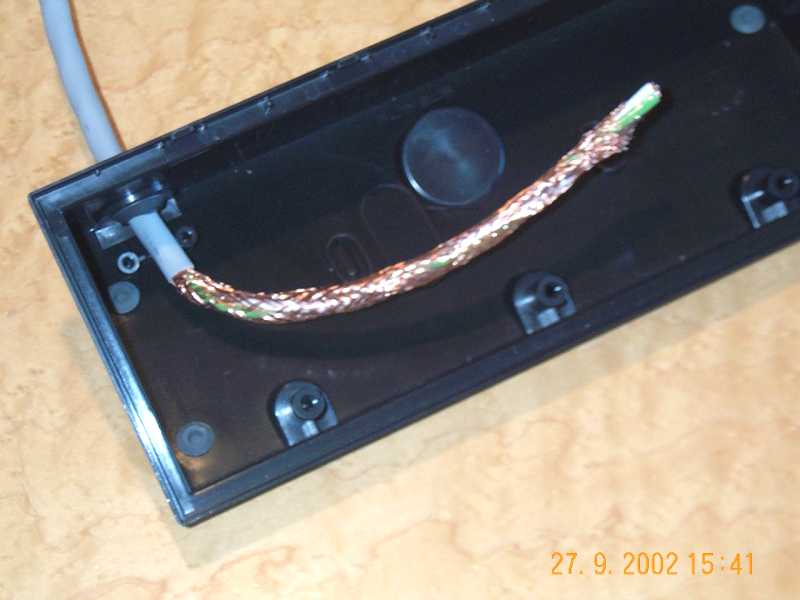

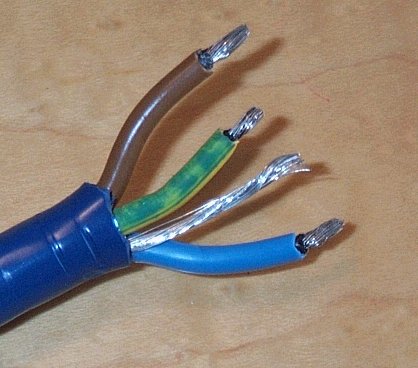

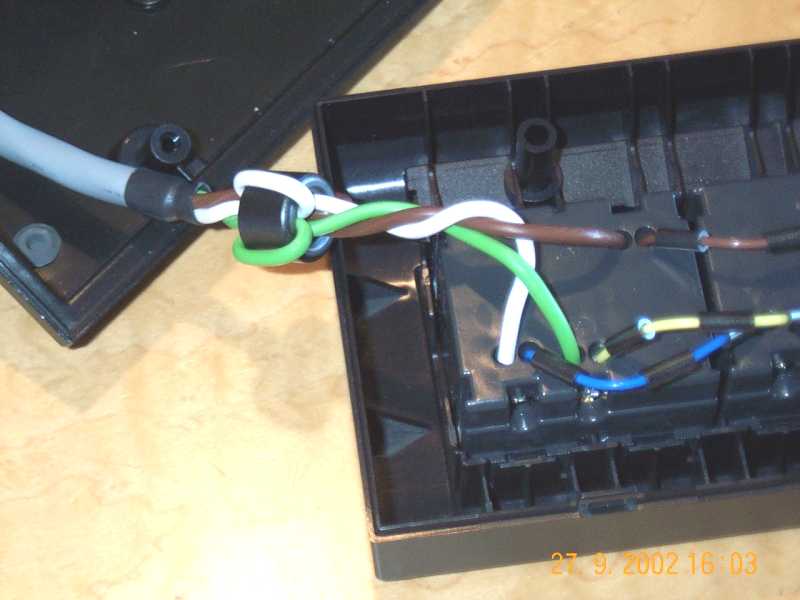

2) eliminare completamente la calza schermante, applicare il termorestringente al cavo, far passare una spira di ogni filo nel manicotto in ferrite.

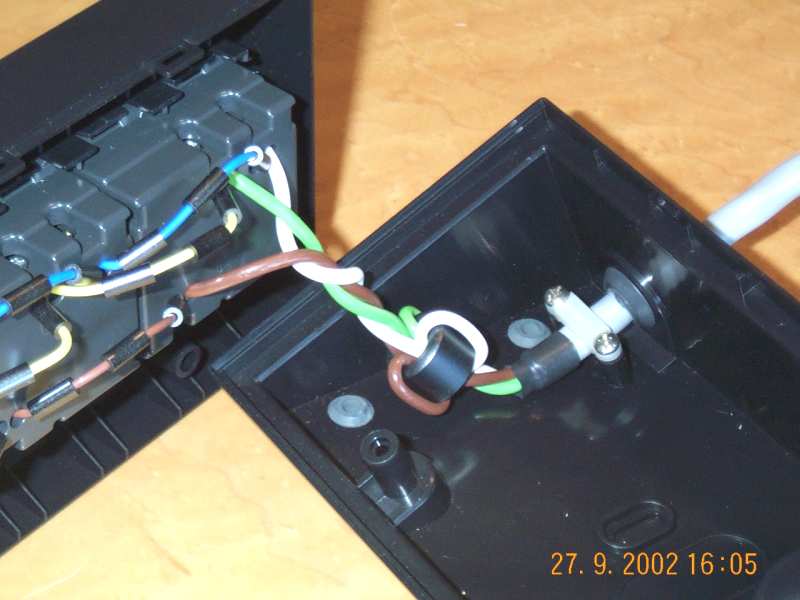

 3) inserire i 3 fili nella presa shuco e serrare le viti 4) richiamare il cavo di alimentazione in eccedenza e serrare ilpressacavo come da foto

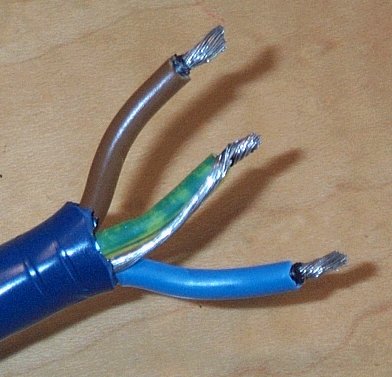

5) spellare circa 30 mm di guaina esterna, tagliare il solo filo giallo/verde alla misura di 25 mm

(vale per la presa Italia da 16 A)

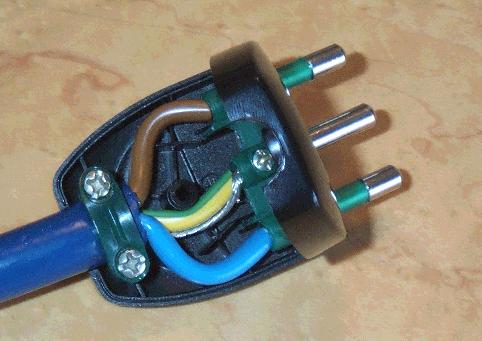

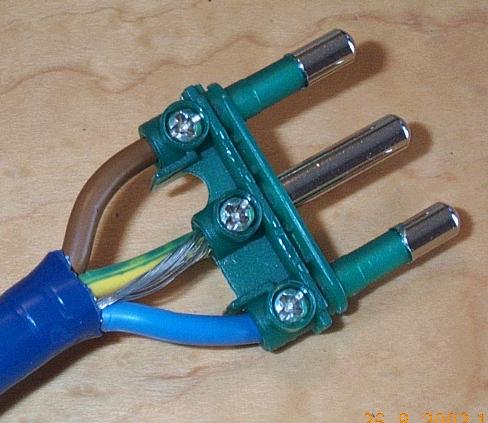

6) attorcigliare il filo nudo o calza dello schermo, alla parte spellata del filo giallo/verde 7) inserire i 3 fili nella spina come da foto, e serrare le viti 8) montare la spina (a seconda della grandezza del del cavo , togliere 1 o più anellini all'ingresso della spina)







Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !

Update prices & products on new e-Shop Audiokit website click Here





i Prezzi:



Kit Distributore D-Sorb 1 da assemblare (escluso il cavo entrante di alimentazione)

Euro 85,00 iva compresa





Costo del solo Assemblaggio e collaudo della Ciabatta (escluso cavo entrante)

Euro 25,00 iva compresa



Costo del solo Assemblaggio dell'eventuale cavo di alimentazione (tipo Flex 2,5, PAE CY3150 e simili) + spina nella ciabatta

Euro 12,00 iva compresa



Costo del solo Assemblaggio dell'eventuale cavo di alimentazione (tipo Van Den Hul Mainsstream e simili) + spina nella ciabatta

Euro 35,00 iva compresa





il Kit comprende:

  •   1 Plancia ad 8 posti serie High

  •   2 prese shuco serie High

  •   4 prese Italia bipasso

  •   1 mt per ciacun colore (Blu-Marrone -Giallo) cavo in rame OFC argentato isolato in Teflon

  • 35 Tubetti in ferrite Ni-Zn

  •   1 Manicotto in Ferrite Ni-Zn

  •   1 condensatore soppressore di disturbi (Delta)

Altre configurazioni sono su richiesta (scegliere i componenti nella pagina Prese-spine rete  cavi Alimentazione)
