Philips SACD/DVD 963SA AKi (Audiokit improved)
a cura di Mauro Zeppilli
Eccoci di fronte ai nuovi formati.....bene ! ovviamente hanno anche loro gli stadi di uscita analogici, e sopratutto condensatori elettrolitici in serie ai segnali...unico problema sono le difficoltà operative (circuiti stampati a 3 layer, componenti miniaturizzati ecc...) è molto rischioso giocare a dissaldare e risaldare !
unica pecca...gli alimentatori Switching (sich !) che spesso lavorando in stand-by sono praticamente sempre sotto tensione....qui la cura è di utilizzare ottimi condensatori Low-ESR e sostituirli spesso (ogni 3-4000 ore di lavoro !)
Bene essendo abbastanza possibilista....nonchè cocciuto, non ho resistito alla tentazione di strappare (quasi nel vero senso della parola) qualche manciata di condensatori elettrolitici....alla fine la fatica e la tensione sono state ripagate dall'ascolto e dai commenti del possessore Francesco R.
il risultato ? grana più fine, meno fatica d'ascolto, più dettagli....ma non voglio essere giudice di me stesso (sarebbe troppo facile) il possessore mi ha promesso qualche commento personale da pubblicare....
per la modifica sono stati utilizzati i migliori condensatori Audio-Grade attualmente reperibili, compatibilmente con le dimensioni, in serie alle uscite Audio sono stati nseriti dei condensatoriin poliestere.
il manuale di istruzioni consiglia di prelevare il segnale audio (L+R) dalle uscite 5+1, in effetti in questa parte del circuito la parte audio è più curata (Nichicon fine gold elettrolitici sull'uscita) rispetto all'uscita singola Audio (che viene prelevata da altri operazionali e disaccoppiata verso le prese RCA tramite comuni elettrolitici)
altri Up-Grade possibili riguardano l'implementazione di un generatore di masterClock con relativo alimentatore dedicato, oltre che, (se richiesto) la sostituzione dei condensatori elettrolitici di uscita riguardanti il canale centrale, il Subwoofer, i canali posteriori, le uscite Audio (non 5+1)
al momento NON eseguiamo interventi su questa macchina !
NON esiste una versione finita di questo macchina, commercializzata direttamente dalla Philips.
NON esiste un Kit componenti per realizzare questa modifica DIY
le modifiche non hanno sfiorato nemmeno lontanamente il progetto di base, ma riguardano la sola sostituzione di svariati componenti con altrettanti di miglior qualità.
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
Alcune immagini (delle tante..)
Prima della cura - Before Up-Grade
|
|
|
|
|

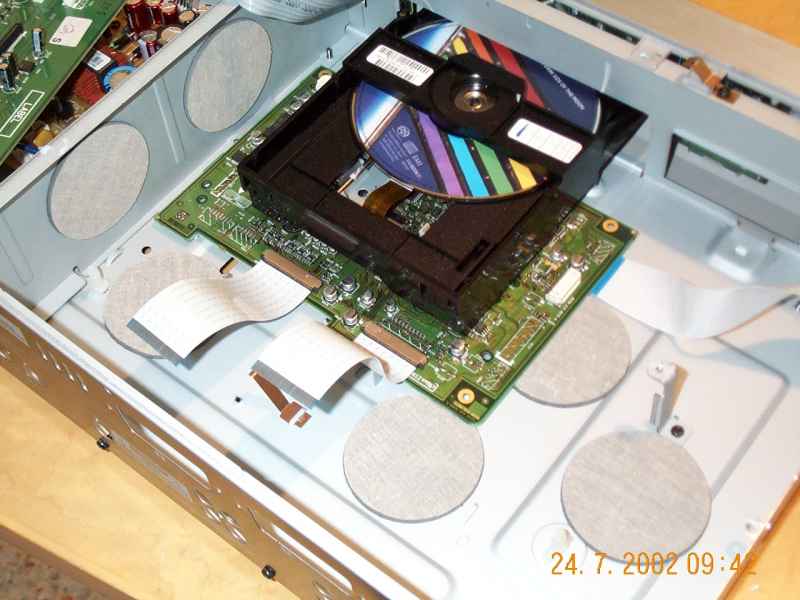

sviscerando la macchina... |

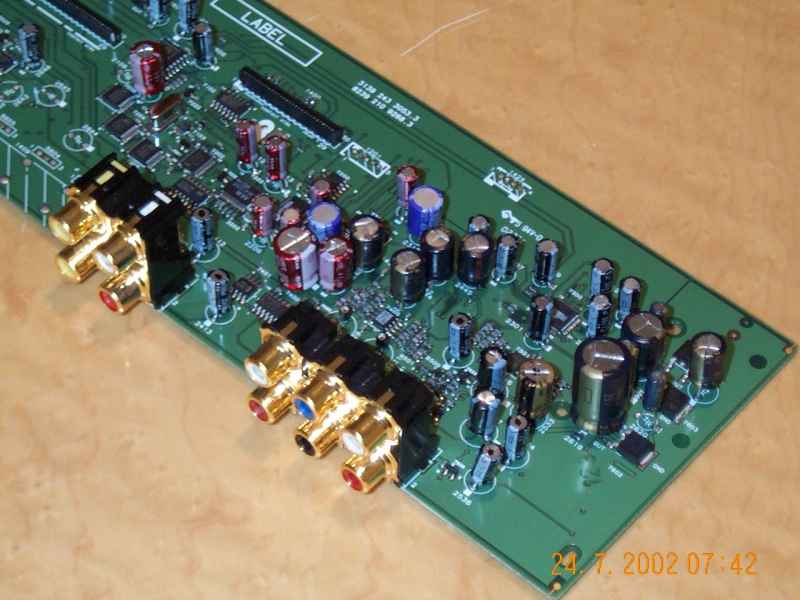

la scheda DAC+ audio |

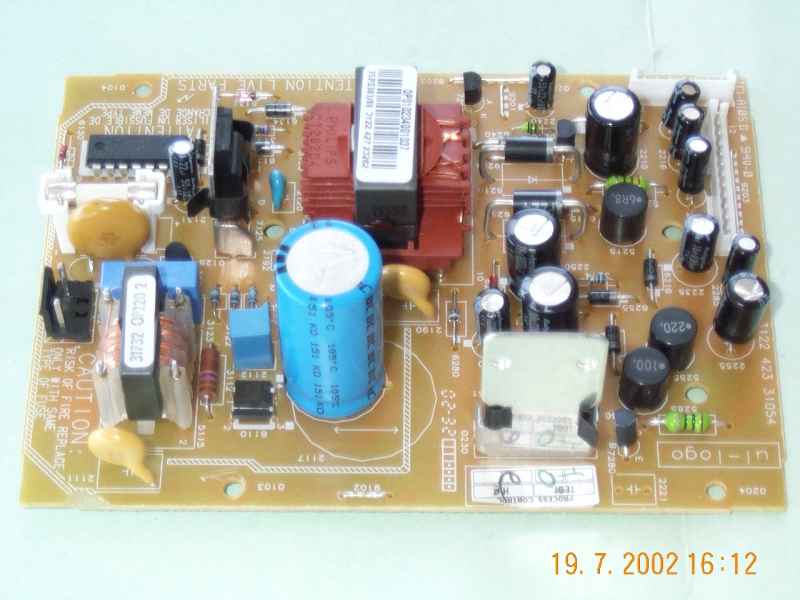

l'alimentatore Svitching |
Durante la cura - During Up-Grade
|
|
|
|
|
|
trattamento antirisonante con Dampkit |

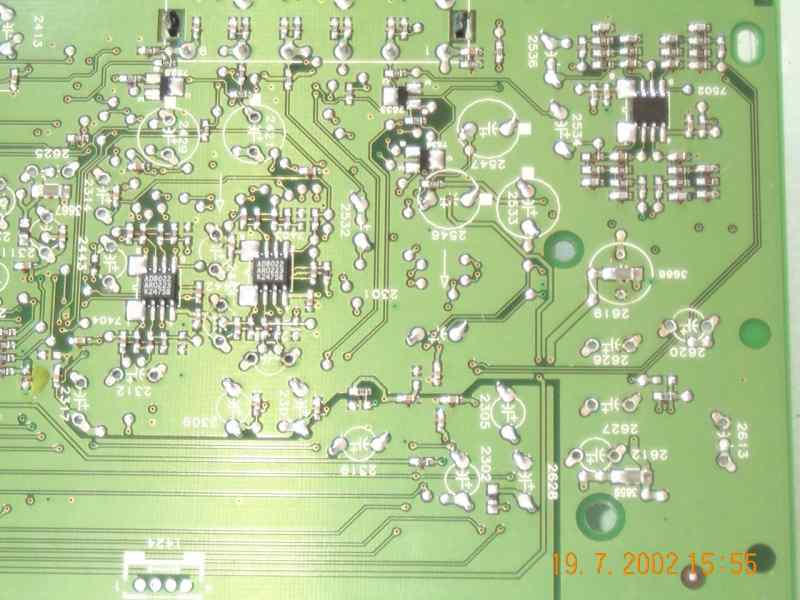

la scheda audio ripulita |

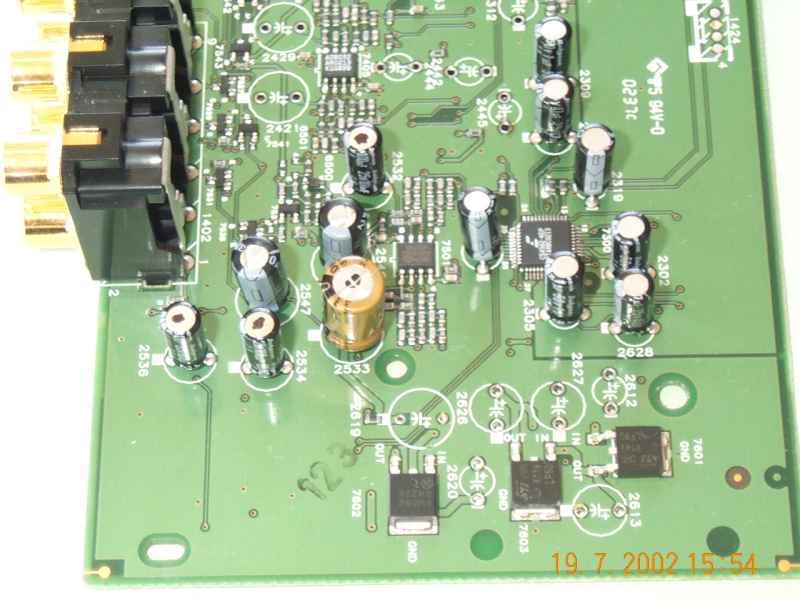

Particolare dei regolatori di tensione SMD presenti sulla scheda audio |
eh..si ! è stata dura rimuovere i condensatori elettrolitici ! |
|
|
|

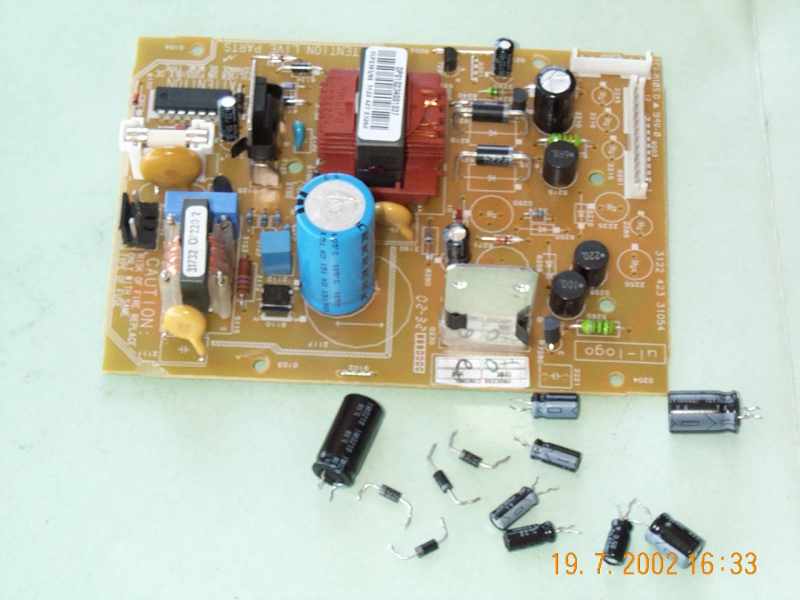

Svariati elettrolitici e diodi tolti dall'alimentatore Switching |
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
Dopo la cura - After Up-Grade
|
|
|
|
|
|

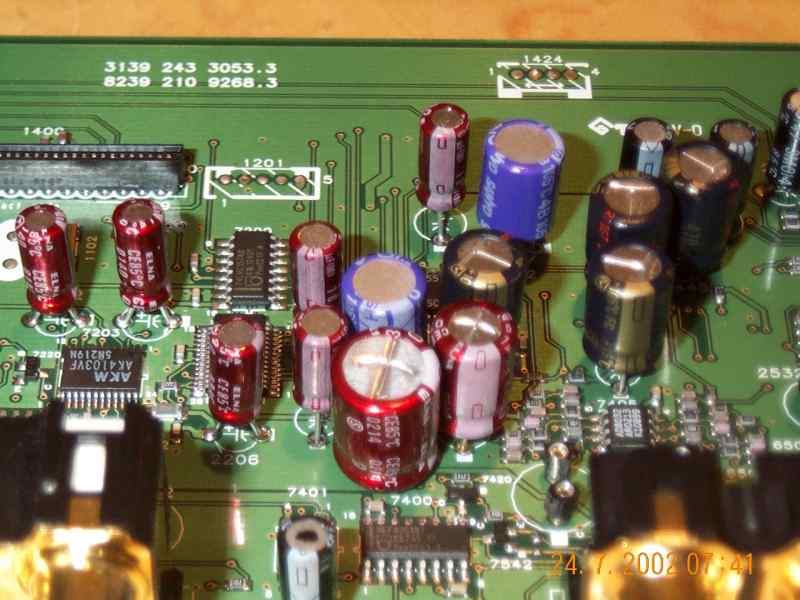

la scheda audio con i nuovi condensatori |
l'alchimia di condensatori....ebbene si ! ogni cosa al suo posto (spazio permettendo !) |
particolare delle schermature effettuate su alcuni componenti |

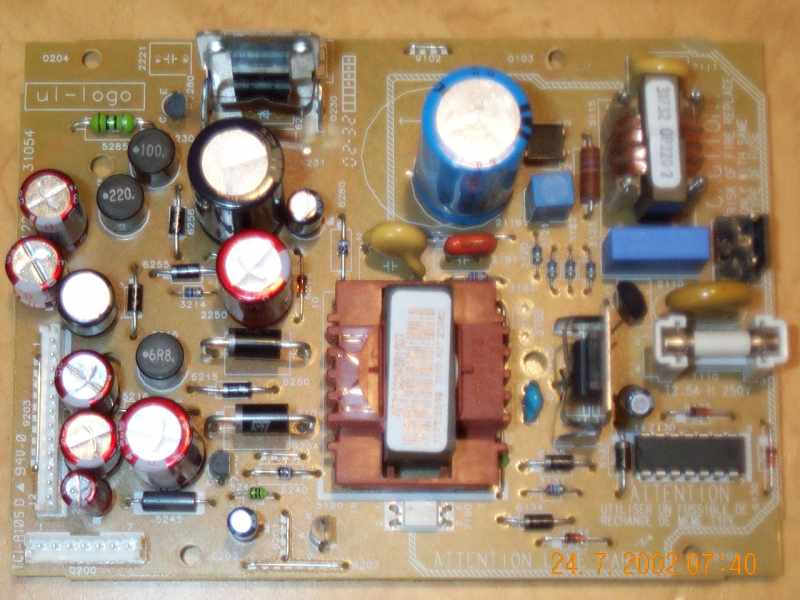

l'alimentatore switching con i nuovi condensatori + alcuni diodi Ultrafast |
|
|
|
|
sono stati applicati 2 clamp in ferrite con lo scopo di ridurre le spurie sulla rete e quelle generate dall'alimentatore switching |
il lettore Ultimato, alcune parti della mecanica sono state trattate con Blu Tack |
By Mauro Zeppilli Audiokit
