Pochi accorgimenti per avere al proprio fianco un vero mostro di esoterismo.

Questo è stato uno dei primissimi up-grade che mi è capitato di fare. Ve lo riporto perché è particolarmente istruttivo per lo sperimentatore e per il fatto che con una spesa relativamente contenuta si trasforma un finale con pretese di esoterismo in un qualcosa di trascendentale. Le motivazioni che mi hanno spinto a stravolgere il vecchio circuito si possono far risalire al momento in cui sono riuscito ad estrarre lo schema elettrico del finale. Analizzando i diagrammi sono rimasto piuttosto sconcertato: le soluzioni adottate introducevano sicuramente più mali di quelli che si voleva risolvere. Considerati i componenti che erano in mia mano e l'impostazione del circuito ho deciso di ricostruire completamente il progetto. Lascerò quindi perdere la descrizione del progetto originario (di cui fornisco comunque lo schema elettrico) per passare invece a descrivere lo schema che ho realizzato.

Stadio Amplificatore

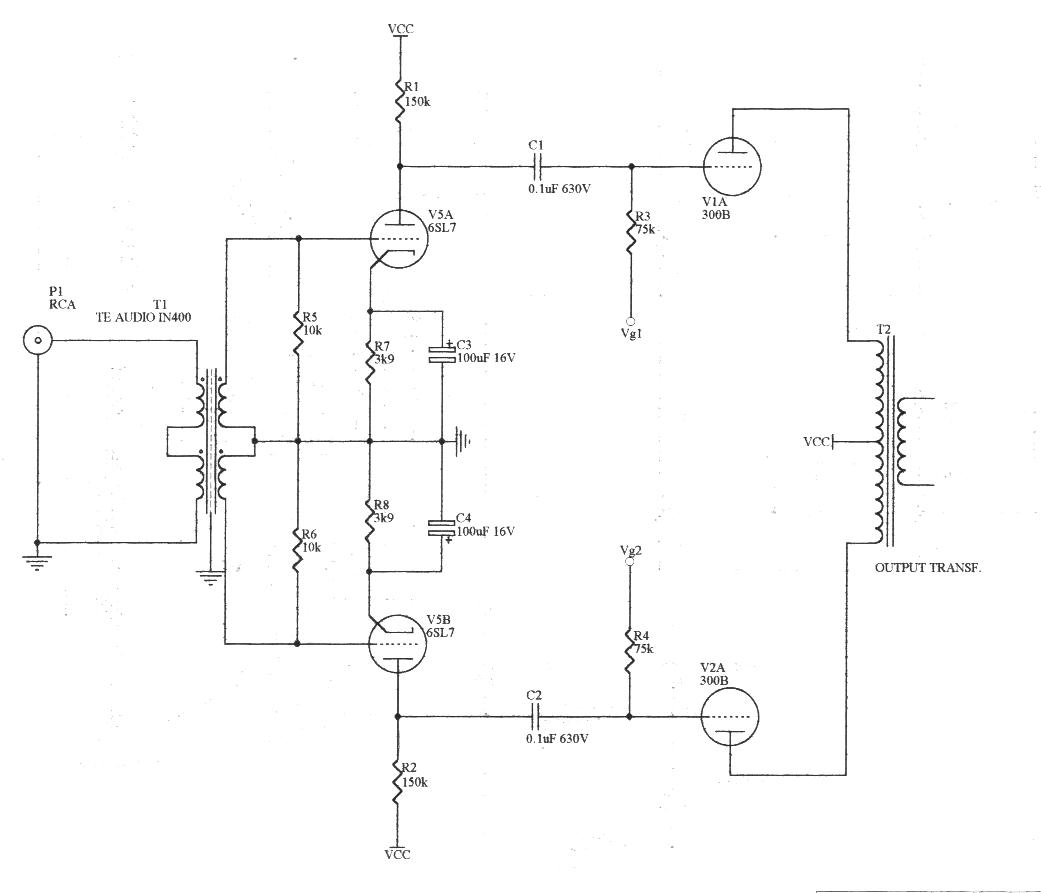

Anzitutto ho deciso di lavorare con una circuitazione totalmente simmetrica sin dall'ingresso. Per ottenere questo ho utilizzato un trasformatore di ingresso Step-Up con rapporto di trasformazione 1:4 della TE-AUDIO IN400. In questo modo ho ottenuto un segnale controfase sin dall'ingresso non affetto dai tutti i problemi introdotti dagli sfasatori elettronici ed in più amplificato di circa 4 volte. L'uso di trasformatori di ingresso è certamente da preferirsi ma si deve sempre ricordare che l'impedenza di ingresso del finale scende paurosamente intorno ai 600 ohm e se non si è più che sicuri della capacità di pilotaggio del pre è meglio continuare a rivolgersi a schemi più tradizionali. Proseguendo nella descrizione osserviamo che da ogni semisecondario del trasformatore entriamo direttamente nella griglia delle valvole driver 6SL7 W GT Philips, accoppiate RC con le finali. Il circuito è stato privato di controreazione globale lasciando comunque quella locale, onde garantire una certa stabilità del circuito. Per tale motivo è da preferirsi per il by-pass catodico un condensatore specifico quale un black-gate, o un Nikicon Muse Acoustic o più semplicemente un Cerafine. Lo stadio finale è stato modificato per lavorare a polarizzazione fissa. in tal modo ho due indubbi vantaggi:

Stadio Alimentatore

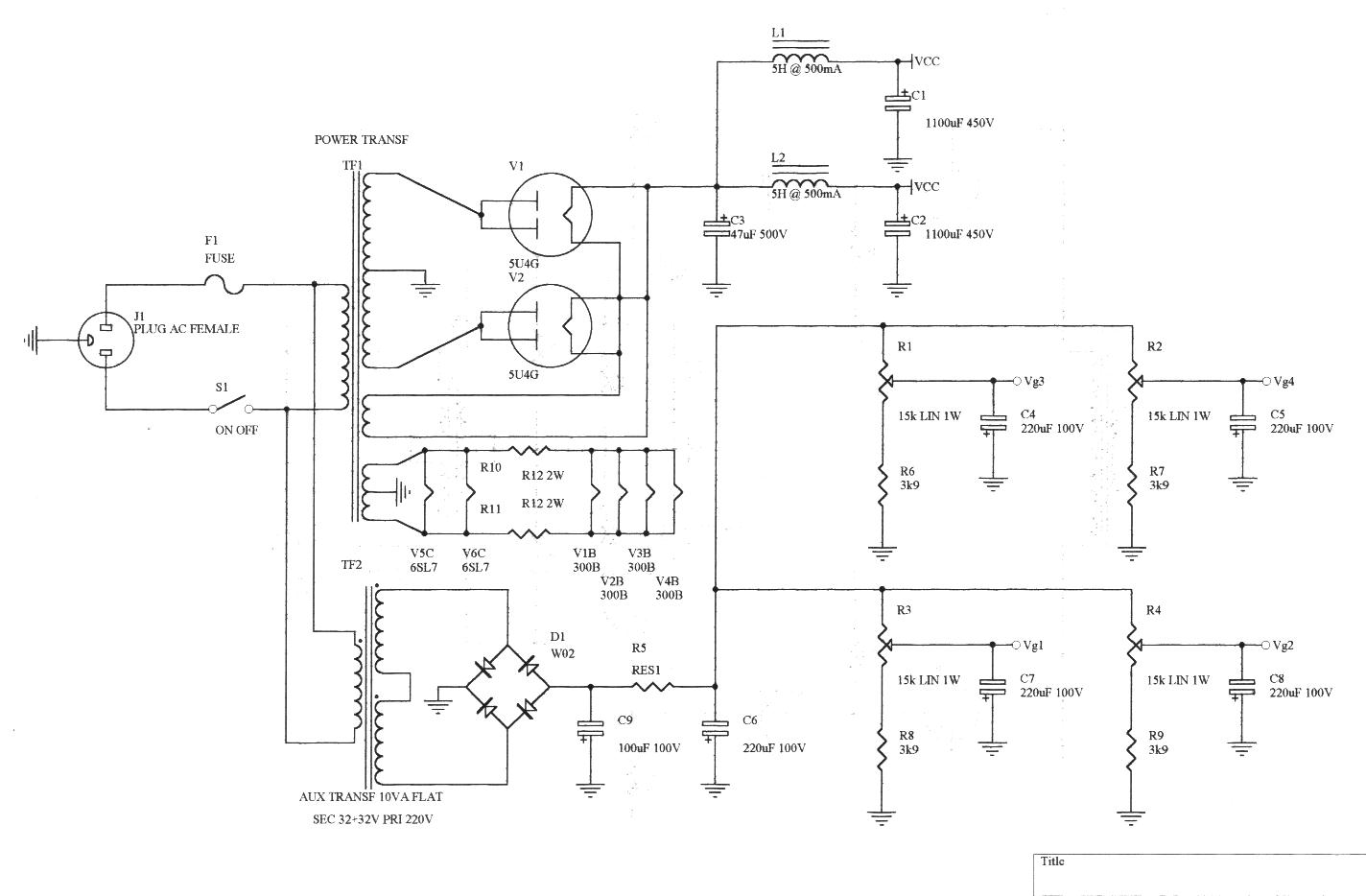

lo stadio alimentatore è stato anch'esso stravolto. Anzitutto ho parallelato ogni singola 5U4G e ricostruito lo stadio di filtraggio. Ho poi preferito raddoppiare il filtro LC stesso a valle del primo condensatore (non superare la capacità di ingresso indicata se non si vuole superare il limite della raddrizzatrice) livellando a valle di ognuna di esse con gli originari condensatori da 1100uF 450V (valore assurdo nel vecchio stadio). Le valvole continuano ad essere alimentate in alternata, avendo cura di alimentare controfase i filamenti dei due rami di ogni canale. Ho poi provveduto a costruire l'alimentatore per le tensioni negative di griglia. Per far questo ho aggiunto un trasformatore ausiliari di tipo flat (per esigenze di spazio si può ricorrere anche ad un toroidale) e costruito i quattro regolatori per la corrente, fissando i potenziometri sul retro dello chassies. La taratura è molto semplice: senza valvole finali si regolano i potenziometri per la massima tensione negativa sulle griglie (circa -90V). Inserendo le valvole si fa in modo che la corrente assorbita da ognuna sia pari a quella indicata sopra.

Modifica dell'ultimo momento

Non ho potuto sperimentare questa modifica che propongo a posteriori poiché solo in tempi recenti sono state introdotte le versioni potenziate della 300B della KR. A giudicare dalla curve e dalle caratteristiche una sostituzione delle 300B CETRON originariamente montate con le KR 300B (inutile rivolgersi alle KR 300BXLS ridondanti in questo schema) si dovrebbe ottenere qualche watt in più ed una capacità risolutiva superiore.

Note conclusive

I miglioramenti sono stati incredibili, l'amplificatore è una vera esplosione di musicalità e potenza, la trama setosa e leggera, la dinamica sconvolgente, il silenzio intramusicale assoluto. Ne vale la pena.

Purtroppo non ho foto da mostrarvi, all'epoca non pensammo ci sarebbero servite e la diffusione di internet non era ancora tale da giustificare un lavoro come questo. Restiamo comunque a completa disposizione per qualsiasi chiarimento.

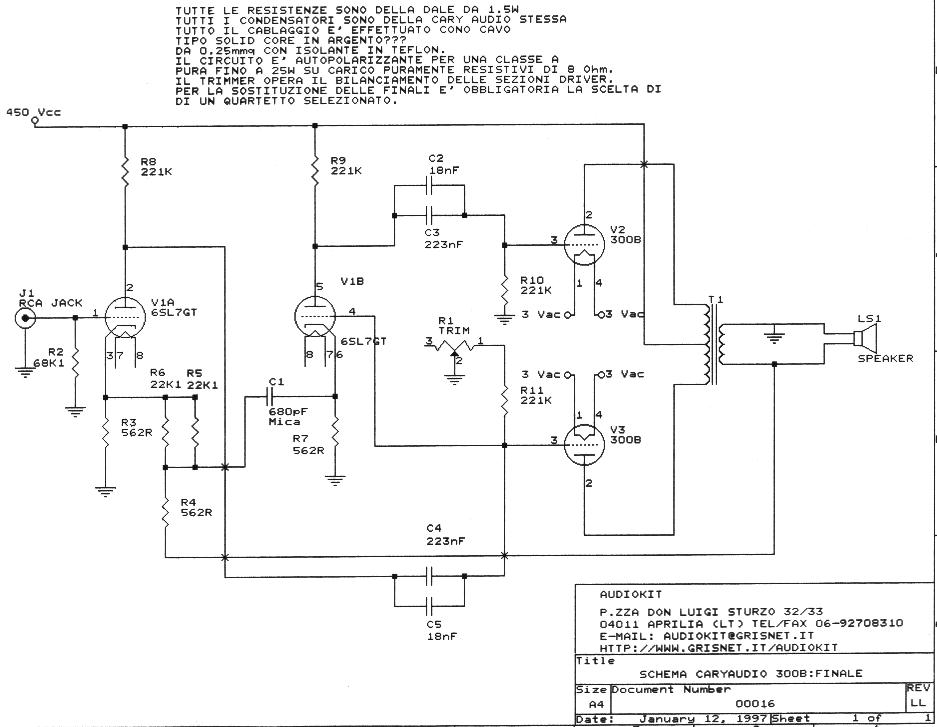

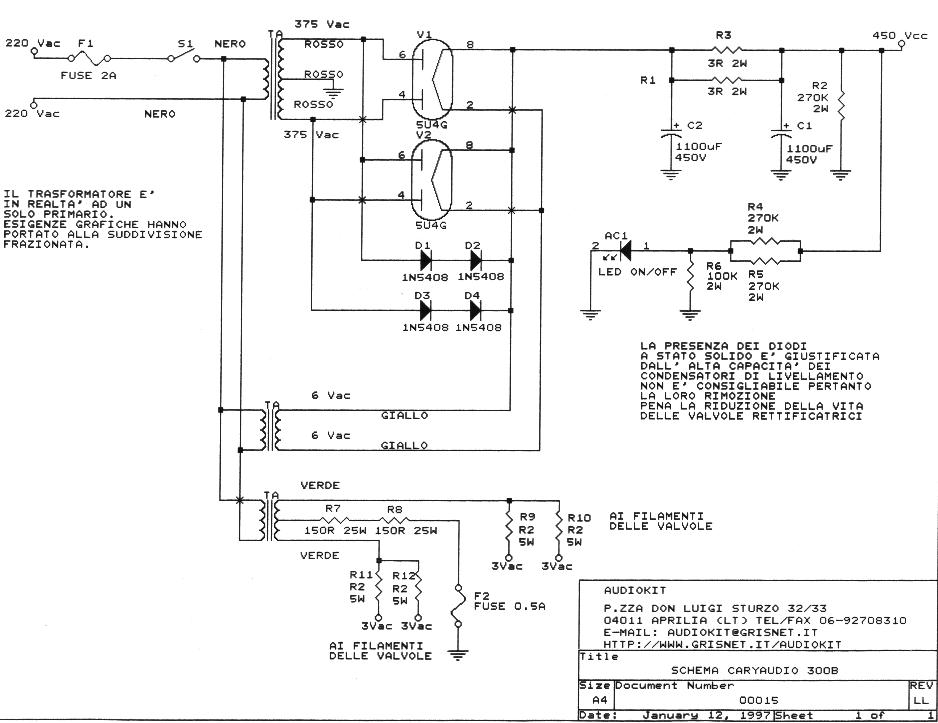

Per gli schemi originali del finale ricordo che sono stati ricavati a mano e ripassati in bella con un lavoro che si è rpotratto per molte ore e con molte interruzioni. Ripreso oggi osservo qualche imprecisione che purtroppo non sono in grado di correggere. A grandi linee comunque rimane la validità dello stesso.
