"UP-GRADE"

 Tube Amplifier FISHER SA-1000




A cura di Luca Lombardi & Audiokit Team

By Luca Lombardi & Audiokit Team





Attenzione NON è un KIT !!  alcuni componenti elencati potrebbero non essere più disponibili o potrebbero essere

 cambiati di prezzo, scegliere sul nostro sito, e chiedere sempre la conferma della disponibilità attuale

Attention, is NOT a kit, components are indicative, ask preventive cost always









Componenti Utilizzati      Utilized components





STEP 1: AMPLIFICATORE    AMPLIFIER





Descrizione Description

2 condensatori 120pF 630V polistirolo DIGITEX

2 x 120pF 630 V polystyrene DIGITEX  capacitors

4 condensatori 0,1uF/400V JENSEN Carta Olio Alluminio

4 x 0,1uF/400V JENSEN Paper in Oil Aluminium Capacitors

4 condensatori 0,22uF/400V JENSEN Carta Olio Alluminio

4 x 0,22uF/400V JENSEN Paper in Oil Aluminium Capacitors

38 Resistenze 1 W Strato metallico Philips/Beyshlag

38 x Metal Layer Philips/Beyshlag 1 W resistors

4 Zoccoli Octal da telaio in ceramica

4x Octal ceramic Tube Socket

4 Zoccoli Noval da telaio in ceramica

4x Noval ceramic Tube Socket





STEP 2: ALIMENTAZIONE    POWER SUPPLY



Descrizione Description

4 condensatori 220uF/450V KENDEIL K05

4 x 220uF/450V KENDEIL K05 Capacitors

6 condensatori 47uF/450V SIC-SAFCO SICAL

6 x 47uF/450V SIC-SAFCO SICAL capacitors

2 condensatori 160uF/330V Rubycon

2 x 160uF/330V Rubycon

7 resistenze Roedenstein Resista WK8 strato metallico 4,5W

7 x Roedenstein Resista WK8 metal layer 4,5 W Resistors
4 Diodi BY399 4xBY 399 Diodes

1 induttanza di filtro 10H@250mA  LF 10/250

1 x Choke inductor 10H@250mA LF 10/250







STEP 3: Stadio Separatore + Filtro   Separator- Filter Stage



Descrizione Description

Trasformatore di isolamento 500VA primario 220V secondario 115V

Isolation Transformer 500VA Pri. 220 Sec 115V

Filtro di Rete bistadio 10A

Two Stage Electric MainSupply Filter 10A

Cavo di alimentazione CABLERIE D'EUPEN effetto filtro mod "ELBA" 3x1,5 schermato+ EMC/Com  (1,5 mt)

Power Supply Cable CABLERIE D'EUPEN mod ELBA 3x1,5 shielded + EMC/COM filter (1,5 mt lenght)



Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !

Update prices & products on new e-Shop Audiokit website click Here



FISHER SA-1000

Trasformiamo un finale PA in un finale audio.

Abbiamo tra le mani un finale costruito sul tramonto dell'amplificazione valvolare di potenza. I depliant originali si sperticano in lodi e inni a garantire che il prodotto in questione è quanto di meglio si possa trovare sul mercato e non a torto. Lo schema elettrico recuperato con infinita fatica mostra una serie di scelte estremamente raffinate utilizzata solo dalle più grandi case costruttrici di finali: si dia un'occhiata al trasformatore di uscita per capire di cosa sto parlando. L'occasione era ghiotta e saldatore fumante ci siamo messi al lavoro.

Stadio Amplificatore

Il circuito è abbastanza sofisticato. Un primo triodo si occupa dell'accettazione del segnale in ingresso; dall' ingresso si entra su una rete attenuatrice che prevede ad abbassare il livello del segnale per passi fissi di 3dB in 3dB. Lo scopo era quello di un più flessibile interfacciamento con un preamplificatore. È prevista anche una prima posizione di mute. Il segnale viene abbassato di impedenza dal triodo in configurazione cathode follower. Si entra poi nell'amplificatore vero e proprio. Un triodo della 12AX7 in ingresso si occupa di amplificare il segnale e a ricevere la controreazione globale dalla presa a 16 ohm del trasformatore di uscita.Si noti il polo di compensazione sull'anodo. Il secondo triodo della 12AX7 è montata come sfasatore a carico ripartito. Questo stadio è particolarmente interessante: innanzitutto data l'elevata tensione presente sul carico è possibile collegare lo stadio sfasatore con lo stadio precedente, vantaggio da non sottovalutare. In secondo luogo l'affidabilità dello stadio è lasciata solamente alla bontà delle resistenze di carico che devono essere perfettamente identiche. Nel circuito originale è possibile variare proprio uno dei due carichi in modo da poter ridurre al minimo la distorsione in regime dinamico: se non si possiede un distorsimetro si porti la R4 dello schema che ho ribattuto a 68k e si elimini R24. Unico svantaggio conosciuto del circuito è la differenza di impedenza dei due rami. Alla FISHER non dormivano ed allora usiamo i segnale in opposizione di fase per pilotare un doppio pentodo ELL90 allo scopo di avere una ulteriore amplificazione (lo stadio a carico ripartito non guadagna nulla) e caricare lo sfasatore con una resistenza enorme (820k). Dalla ELL90 configurata a triodo usciamo di anodo a pilotare le introvabili finali 8417. Queste ultime sono a polarizzazione fissa e con controreazione catodica su un secondario apposito del trasformatore: una soluzione estremamente raffinata per garantire prestazioni di altissimo livello.

Le modifiche per questo stadio sono sulla sola componentistica. Ho proceduto nella sola ricostruzione del circuito con resistori più moderni, sostituendo le resistenze al  carbone con resistenze a strato metallico. Per i condensatori di accoppiamento ho lavorato con dei carta e olio  JENSEN in alluminio componenti oramai noti a tutti per le loro straordinarie capacità risolutive. Per i condensatori di compensazione ho usato condensatori a dielettrico in polistirolo, la loro bontà e le prestazioni sono fuori discussione.

Stadio Alimentatore

Lo stadio alimentatore presenta ancora alcune peculiarità. Purtroppo per ragioni di ingombro non ho potuto fare moltissimo. Anzitutto si noti l'uso di un duplicatore di tensione, soluzione che consente di migliorare alcuni parametri costruttivi del trasformatore. Qui ho inserito la mai troppo abusata cella CLC per fornire la tensione anodica alle finali e alle driver. Per la ECC83 la FISHER ha usato un raddrizzatore a mezz'onda. Ripeto ho "inzeppato" tutto il finale altrimenti R4 saltava e al suo posto ci mettevo una seconda induttanza (ottima quella fornita da Luca Chiomenti come Up Grade dello Scherzo, qui anche troppo sovrabbondante come parametri. Per chi volesse proseguire su questa strada consiglio di aggiungere un filtro CRC con R da 220R 5W e C da 47uF subito dopo l'induttanza). Migliorati i diodi raddrizzatori (ho usato dei BY399) e i condensatori con degli ottimi SIC-SAFCO. Anche per le griglie il solito discorso dei condensatori.

Stadio Separatore

Il finale è di origine americana e presentava il problema di dovergli fornire una tensione di 115V. Ho trovato quindi convenientissimo adottare un grosso trasformatore di isolamento che mi riducesse la tensione ed inserire a valle di questo un filtro di rete BELLING-LEE da 10A in modo da sopprimere completamente i disturbi di rete. Le migliorie apportate sono state notevoli, la scena acustica è più focalizzata e il microdettaglio emerge con più facilità.

Note conclusive

Il finale piazza delle bordate impressionanti, i 75 Watt per canale sono a mio avviso una potenza tale da assordare l'intero vicinato, specialmente se erogati da un finale con uno smorzamento da stato solido (se non ho commesso errori nelle misure siamo su un fattore 23!). La 8417 mostra la sua spiccata personalità, ben distante dalle sue simili 6550 o KT88 (per quest'ultima ho una certa predilezione), con una gamma media piuttosto avanzata ed una apertura in alta frequenza forse un poco graffiante. Il finale è vivace e brioso e predilige casse dure, con una efficienza piuttosto bassa (ottime casse con 86-87 dB) con tweeter morbidi e con un roll-off piuttosto marcato. La scena è ben centrata e stabile. A seguire pubblicheremo i commenti del possessore dell'apparecchio.

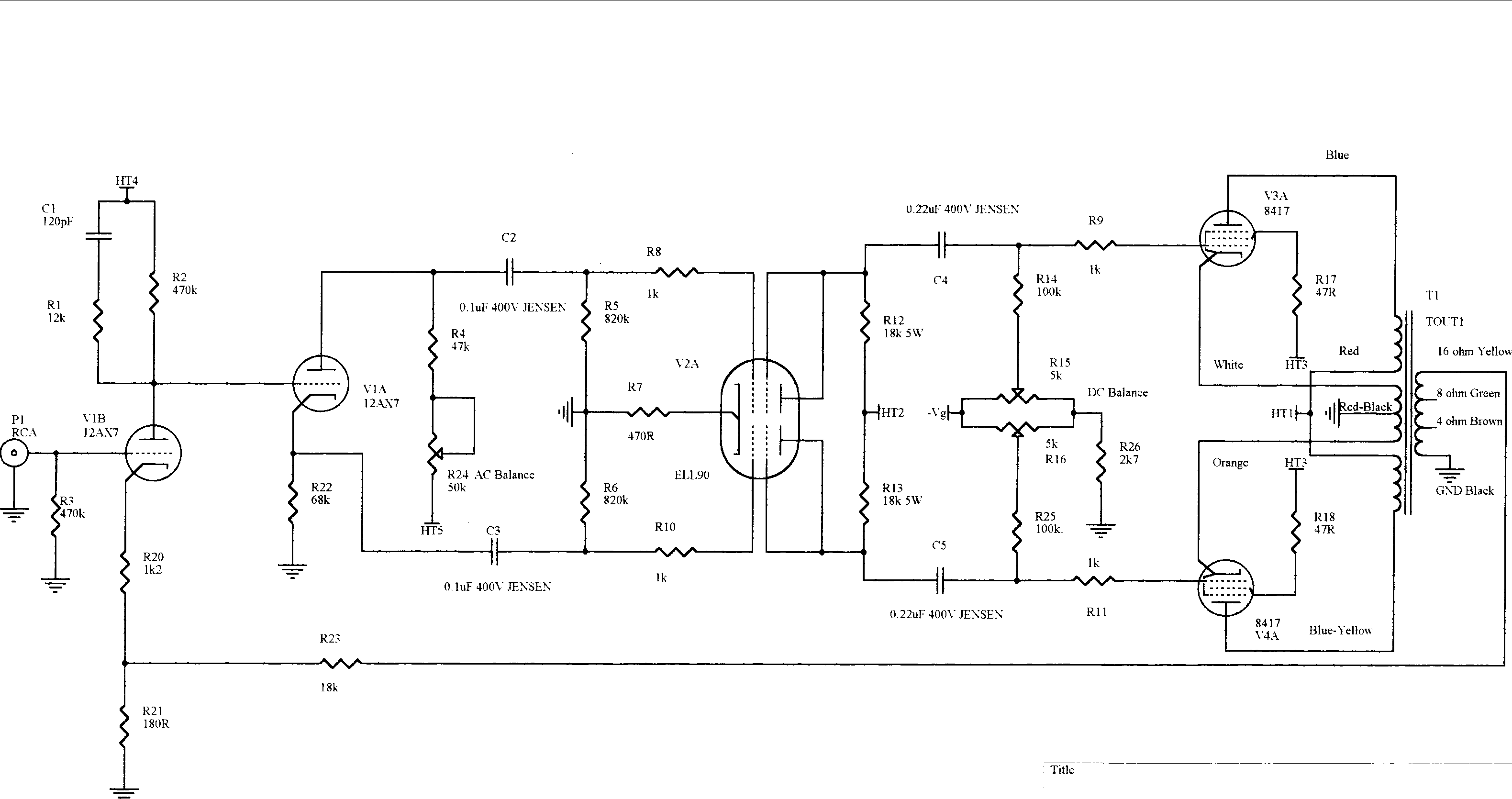

Schema elettrico Amplificatore          Original Amplifier Schematic

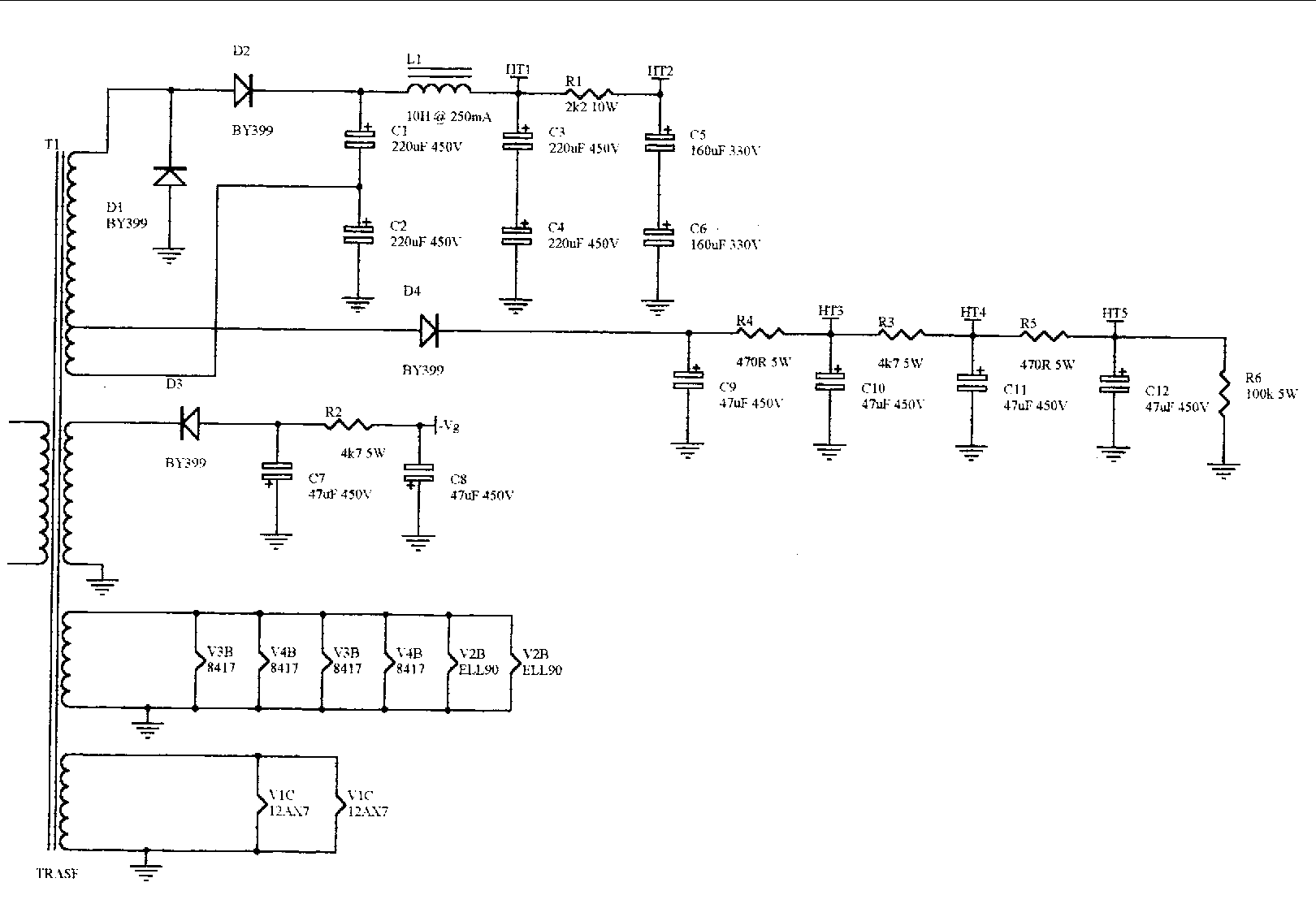

Schema elettrico Alimentatore Modificato     Modifyed Power Supply Schematic



 Click to enlarge

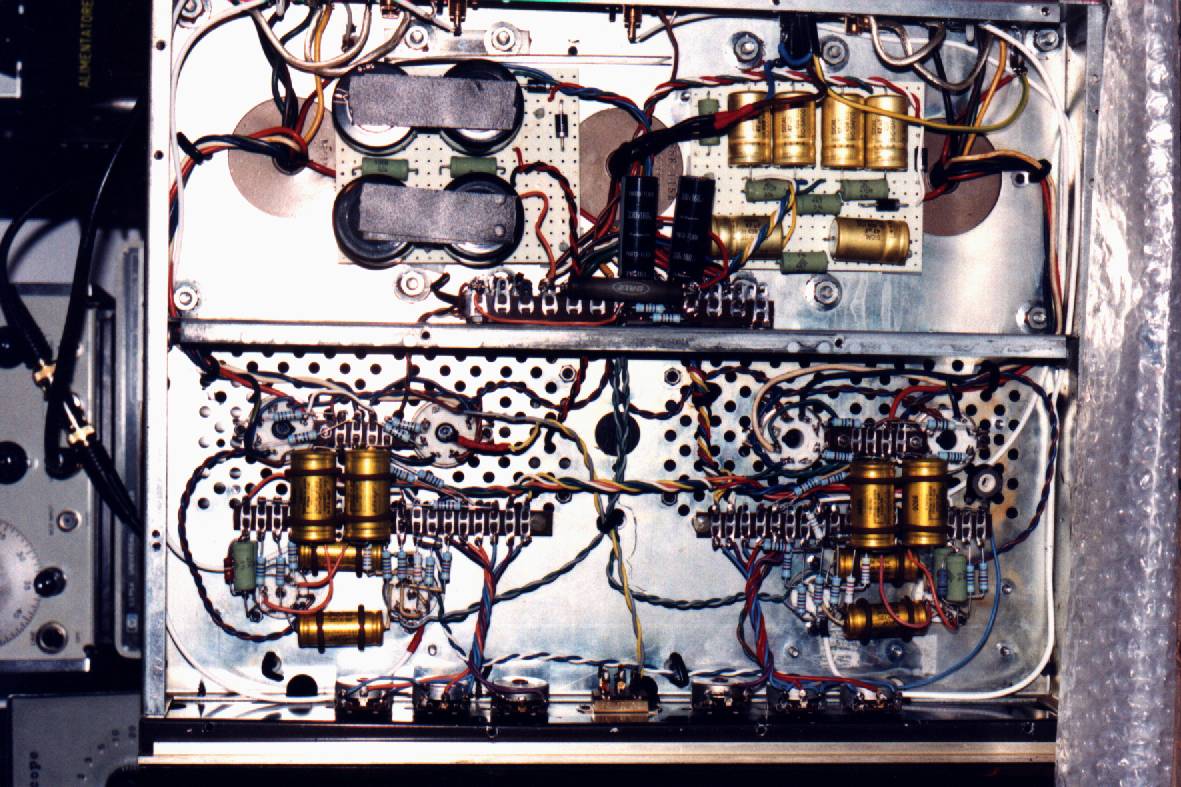

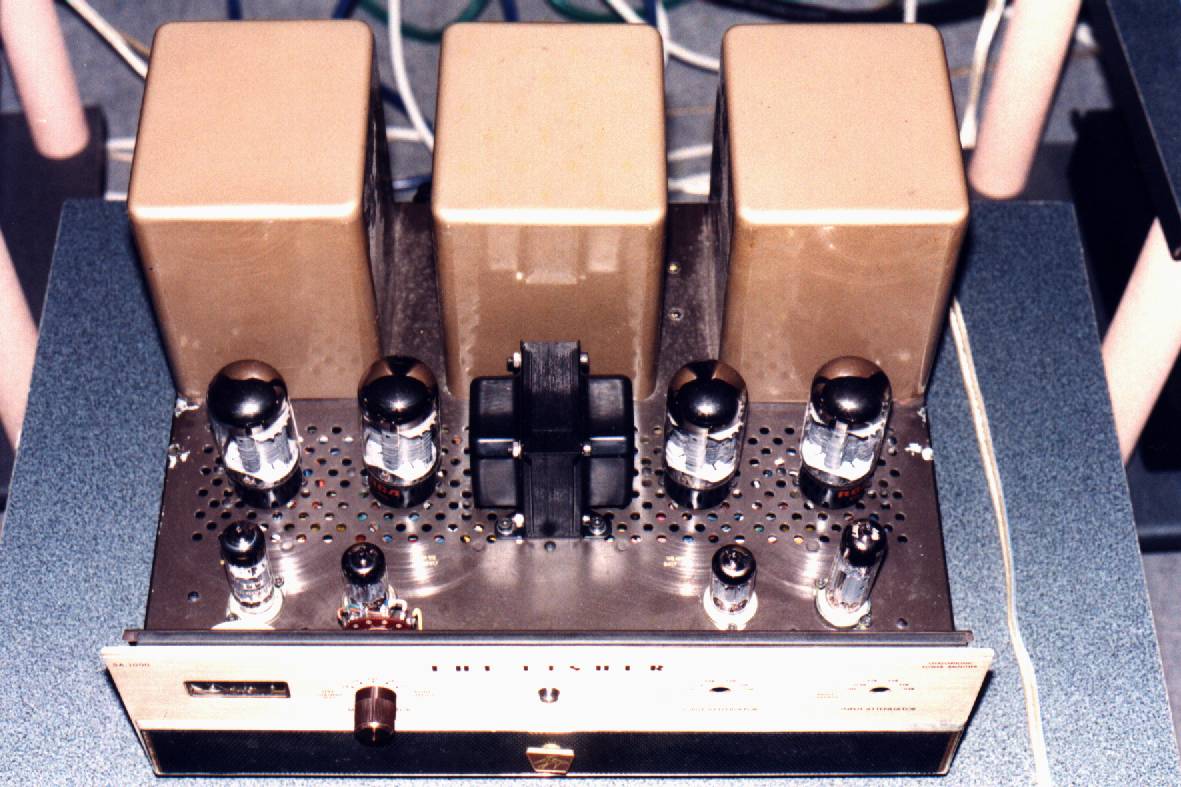

Foto del Fisher SA-1000 Modificato (notare l'induttanza aggiunta tra le valvole finali)

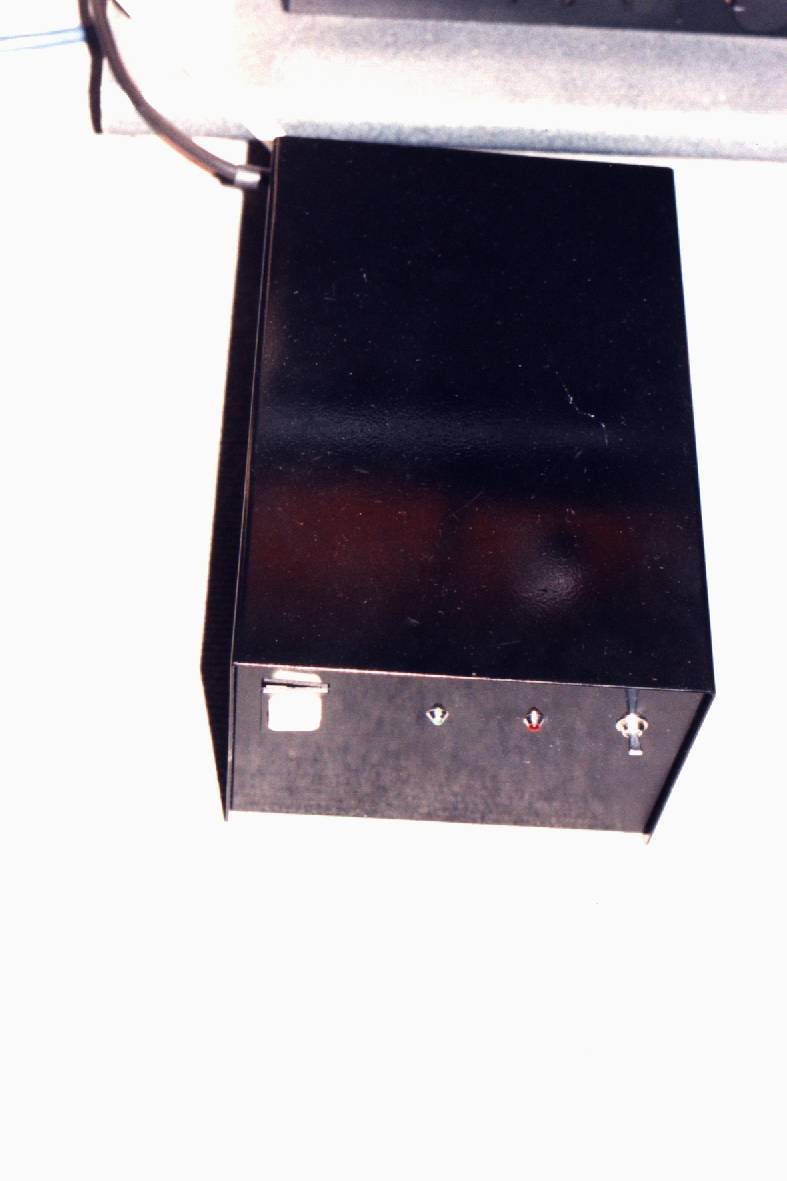

Trasformatore Separatore



 Click to enlarge
