Leak TL12

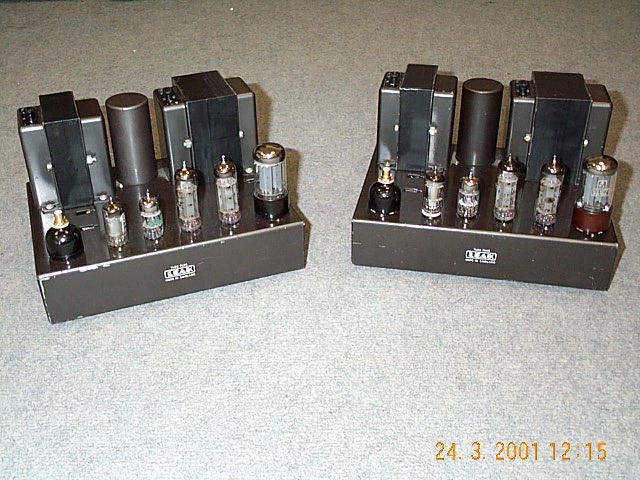

In questa occasione parleremo di una vecchia gloria: il Leak TL 12 Plus Finale è il successore del più famoso Leak TL12 Point-One, creato per fornire un amplificatore in una versione più economica. Le dimensioni del trasformatore di uscita sono le stesse di quelle del fratello maggiore. Le differenze risiedono nella struttura dei secondari. Mentre nel Point One si aveva un certo numero di avvolgimenti secondari che venivano di volta in volta configurati per ottenere l'impedenza di uscita necessaria, nel TL 12 abbiamo un unico avvolgimento secondario con prese intermedie. Naturalmente questo è nell'ottica di avere una struttura molto semplice quindi economica da realizzare. I limiti del trasformatore (uno dei primi realizzati con nuclei a granuli orientati) sono quindi evidenti. Purtuttavia molti appassionati continuano ad usare questi apparecchi la cui musicalità è indubbia, per questo motivo siamo venuti in soccorso ad un nostro amico per migliorare l'apparecchio in questione.

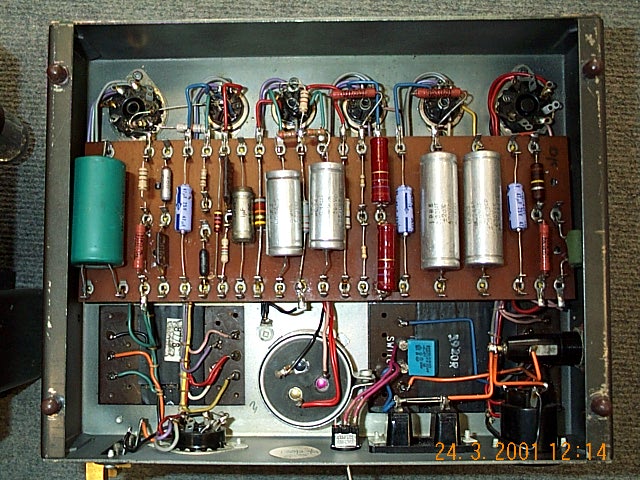

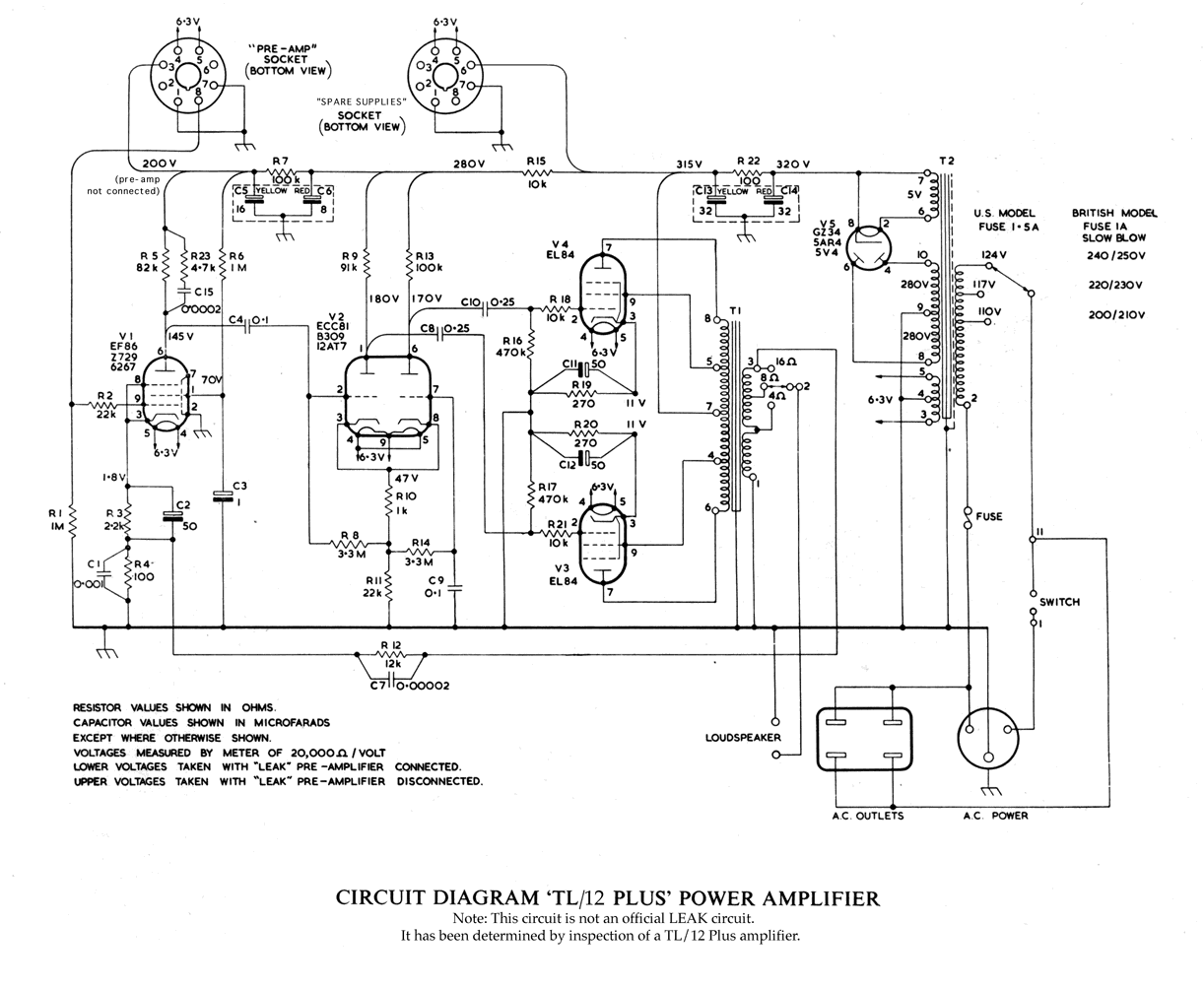

Il finale è incentrato su quattro stadi: l'alimentatore, lo stadio finale, lo stadio invertitore di fase, lo stadio di ingresso. Lo stadio di ingresso è costruito attorno ad un pentodo EF86, caricato con una resistenza da 82kohm e compensato attraverso una rete RC. Il catodo parzialmente bypassato riceve la controreazione dalla presa a 16 ohm del trasformatore di uscita. Lo stadio invertitore di fase si basa sul doppio triodo 12AT7 configurato come invertitore ad accoppiamento catodico. Da questo stadio si entra nelle finali di potenza: una coppia di EL84 con polarizzazione automatica. Lo stadio alimentatore sfrutta una raddrizzatrice GZ34 cui segue un filtro CRC. Tutte le valvole sono accese in alternata. Il fattore di controreazione ingresso-uscita è di circa 26dB.

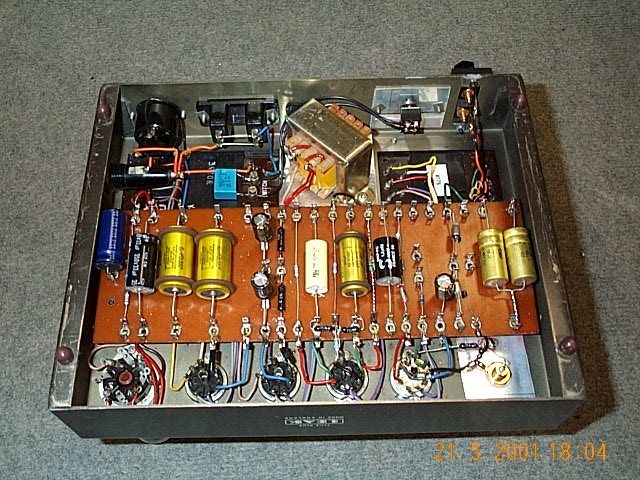

Le modifiche apportate sono basate essenzialmente sul rinnovamento di tutta la componentistica. Le vecchie resistenze sono state cambiate con componenti più moderni e più precisi. nell'ottica di contenere i costi sono stati utilizzati resistenze a strato metallico Philips/Beyshlag, gli amanti del carbone, possono provare con le resistenze a strato di carbone moderne (vedi Riken) certamente più costose ma più indicate in questi circuiti. In alcuni punti sono state adottate resistenze a strato metallico Holco, in ingresso e per riferire a massa la griglia questo si è rivelato il componente migliore.

I condensatori di bypass catodico sono tutti Rubycon Black Gate, non sono necessari commenti. Il condensatore che tiene a massa la griglia schermo della EF86 è un Polipropilene Solen aumentato a 1,2 uF (400V) mentre per la griglia della 12AT7 si è usato un Polipropilene ICEL PWS. Per i condensatori di by-pass da pochi nF sono stati preferiti i condensatori con dielettrico in polistirene poiché a bassissima induttanza parassita. Gli elettrolitici sono stati tutti rinnovati. Il gruppo C5-C6 è stato sostituito con dei SIC-SAFCO molto validi in questo punto. Stessa sorte per il condensatore doppio C13-C14 che è stato rimosso e sostituito sempre i SIC-SAFCO. Questa ultima coppia è stata montata a ridosso del gruppo R22,R15, R7, liberando lo spazio sufficiente ad inserire l'induttanza da 10H 100mA nello chassis che deve sostituire R22.

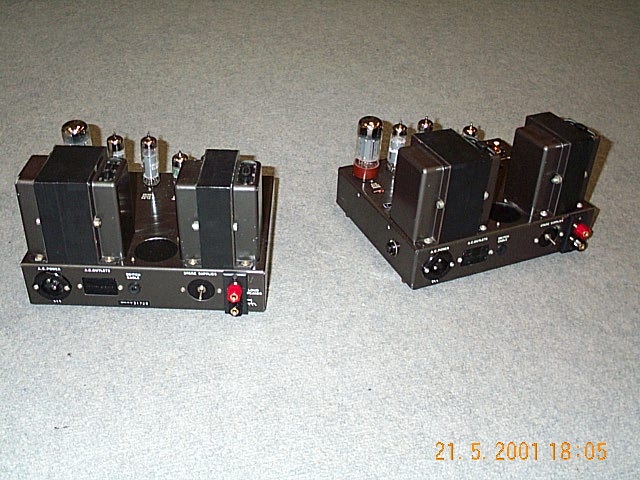

Meccanicamente sono stati rimossi i connettori a 8 poli di ingresso "Pre Amp Socket" e di alimentazione "Spare supplies Socket", montando al loro posto un connettore RCA e l'interruttore di alimentazione rispettivamente. Ovviamente sono stati rimossi tutti i collegamenti rimasti inutilizzati con tali aggiornamenti. Questo ha migliorato non poco il suono dell'apparecchio, eliminando le fonti di disturbo che derivavano dagli accoppiamenti capacitivi tra cavi di segnale e di alimentazione che viaggiavano a stretto contatto. Anche sulla basetta di ancoraggio molti collegamenti sono stati rimaneggiati al fine di abbreviare alcuni percorsi e semplificare le connessioni. Per chi non se la sentisse consiglio la sostituzione pin to pin dei componenti.

Ovviamente anche la sostituzione delle valvole gioca un ruolo importante, in questo caso (siamo stati fortunati !!) abbiamo provato con 2 EF86 Philips originali e 4 EL84 General Electric JAN

il risultato ??? Fabrizio (il cliente) non ci ha ridato più indietro le suddette valvole !!!!

Questo punto è assai delicato. Ad un ascolto oggettivo (poiché operato con l'aiuto di più persone con gusti e personalità ben distinte) i miglioramenti avuti sono stati ben percepibili. La dinamica è aumentata, l'abbiamo notato ascoltando gli attacchi sugli strumenti a percussione che sono ora molto più accentuati. Il silenzio in transiente è migliorato, la scena acustica, la profondità, sono ora molto più definiti.

Bisogna comunque dire che il finale risente molto dell'interfacciamento con i diffusori. Carichi complessi appiattiscono le sue performance (il finale su carico 8ohm + 0.47uF tende ad autoscillare), i risultati migliori si sono avuti su diffusori 2 vie con filtri molto semplici o con i larga banda di varia natura.

...e questi sono i commenti del Felice Possesore (Fabrizio Cristiani) giunti via E-Mail

Ho apprezzato anzitutto una poderosa sensazione di spinta delle sonorità, proposte con autorevolezza, ma anche con garbo e delicatezza. Tralasciamo le varie menate sull'effetto stage, la matericità ed altri dettagli critici che lasciamo ai professionisti del suono. Mi basta solo di poter dire che qui pare assente ogni accenno di fatica d'ascolto e la ricostruzione dell'evento musicale , con buoni cd, è senz'altro credibile .

I circa dieci Watts creano una discreta pressione sonora limitata solo dall'avara efficienza dei diffusori qui in questione (due scatole di scarpe con woofer da 11cm, non possono fare miracoli ). Di fatti la gradevolezza dell' emissione spinge a ruotare la manopola del volume fin verso le ore 12, "orario" in cui si sentono i primi segni di clipping. Sono sicuro che con diffusori da 95 dB ed oltre se ne vedrebbero delle belle...... La catena d'ascolto : cdp Micromega minium, pre Prophet/ Digitex PF3 , diffusori P.M...........

Attenzione NON è un KIT !! alcuni componenti elencati potrebbero non essere più disponibili o potrebbero essere

cambiati di prezzo, scegliere sul nostro sito, e chiedere sempre la conferma della disponibilità attuale

Attention, is NOT a kit, components are indicative, ask preventive cost always

Designator	Part Type	Substitute component	Qty
C13-C14	33uF 450V	Electrolityc axial Sic Safco Sical	4
C5	15uF 450V	Electrolityc axial CMF Safco	2
C6	10uF 450V	Electrolityc axial Sic Safco Sical	2
C3	1.2uF 400V	Polipropylene Solen	2
C15	200pF 160V	Polistyrene Digitex	2
C6	1nF 160V	Polistyrene Digitex	2
C7	20pF 63V	Polistyrene Digitex	2
C9	0,1uF 630V	Polipropylene fast ICEL PWS	2
R1	1Mohm	metal layer Holco 0,5W 1%	2
R2	1kohm	metal layer Holco 0,5W 1%	2
R3	2,2kohm	metal layer Beyshlag 0,6W 1%	2
R4	100ohm	metal layer Beyshlag 0,6W 1%	2
R5	82kohm	metal layer Beyshlag 0,6W 1%	2
R6	1Mohm	metal layer Beyshlag 0,6W 1%	2
R7	100kohm	metal layer Beyshlag 0,6W 1%	2
R8	3,3Mohm	metal layer Holco 0,5W 1%	2
R9	91kohm	metal layer Beyshlag 0,6W 1%	2
R10	1kohm	metal layer Beyshlag 0,6W 1%	2
R11	22kohm	metal layer Beyshlag 0,6W 1%	2
R12	12kohm	metal layer Beyshlag 0,6W 1%	2
R13	100kohm	metal layer Beyshlag 0,6W 1%	2
R14	3,3Mohm	metal layer Holco 0,5W 1%	2
R15	10kohm	metal layer Beyshlag 0,6W 1%	2
R16	470kohm	metal layer Holco 0,5W 1%	2
R17	470kohm	metal layer Holco 0,5W 1%	2
R18	1kohm	metal layer Holco 0,5W 1%	2
R19	270ohm	metal layer Beyshlag 1W 1%	2
R20	270ohm	metal layer Beyshlag 1W 1%	2
R21	1kohm	metal layer Holco 0,5W 1%	2
R22	10H 100mA	Kiom	2
R23	4,7kohm	metal layer Beyshlag 0,6W 1%	2
C8-C10	0,22uF 400V	Jensen Paper in Oil Aluminium Foil	4
C5	0,1uF 400V	Jensen Paper in Oil Aluminium Foil	2
C2-C11-C12	47uF 50V	Rubycon Black Gate	6

Cavo di Alimentazione "Cablerie D'Eupen" mod. Elba 3x1,5 con filtro EMC/COM in ferrite per tutta la lunghezza dei conduttori, lungo 1,5 mt terminato con presa originale LEAK

Power Supply Cable "Cablerie D'Eupen" mod. Elba 3x1,5 with EMC/COM Ferrite filter on all conductors lenght, 1,5 mt lenght with Leak original plug terminated.
