"UP-GRADE"
QUAD 303
A cura di Luca Lombardi & Audiokit Team
By Luca Lombardi & Audiokit Team
Attenzione NON è un KIT !! alcuni componenti elencati potrebbero non essere più disponibili o potrebbero essere
cambiati di prezzo, scegliere sul nostro sito, e chiedere sempre la conferma della disponibilità attuale
Attention, is NOT a kit, components are indicative, ask preventive cost always
Componenti Utilizzati Utilized components
STEP 1: ALIMENTATORE POWER SUPPLY
| Descrizione | Description |
| 1x i nduttanza 10mH @ 8A | 1x Inductor 10mH @ 8A |
|
2x condensatori 3.300uF 100V EYS 105° ROE |
2x 3.300uF 100V EYS 105° ROE capacirors |
|
2x condensatori 2.200uF 100V EYS 105° ROE |
2x 2.200uF 100V EYS 105° ROE capacirors |
|
2x condensatori 6,8uF 100V MKT DIGITEX |
4x 6,8uF 100V MKT DIGITEX capacitors |
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
QUAD 303
Un piccolo lifting ad un anziano protagonista.

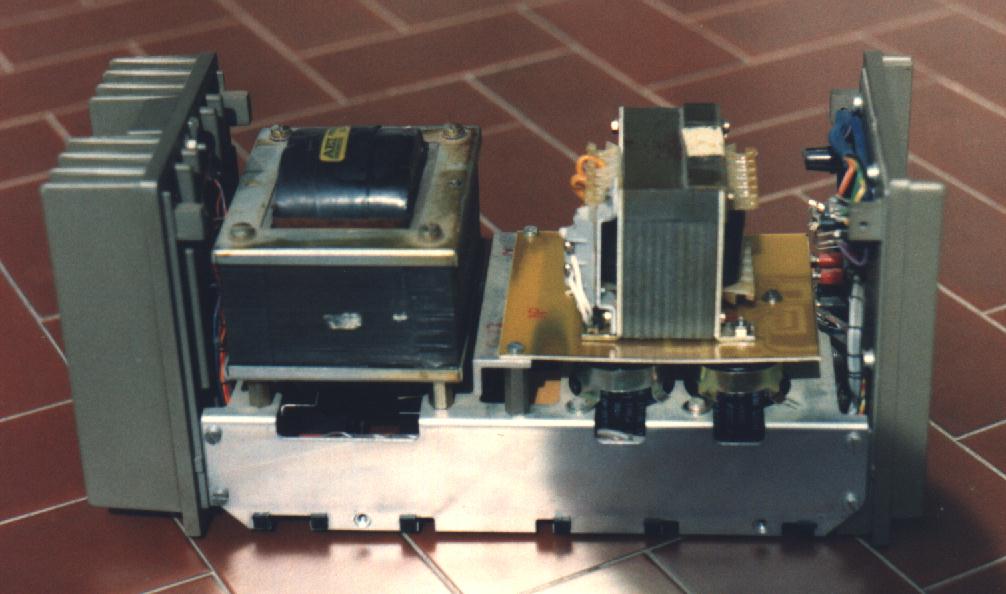

Ho fatto la conoscenza del piccolo QUAD 303 attraverso un amico per il quale ho realizzato il mostruoso finale Kobayashi Maru. Un suo amico lamentava un ronzio su un canale e mi chiedeva se avessi potuto dargli un'occhiata. Appurato che il problema non risiedeva nel finale mi sono messo ad analizzare la costruzione e ho pensato subito a qualche miglioria.
Stadio Alimentatore
Il grande problema dei finali QUAD è l'era in cui sono stati progettati. Il periodo è quello direttamente a cavallo tra il tramonto dell'era valvolare e l'alba di quella a stato solido. La linea produttiva della QUAD con i suoi finali estremamente compatti, costringeva i progettisti a ricorrere a strane alchimie tra meccanismi di funzionamento. Comunissimo era l'uso di stadi finali polarizzati in classe B non appena si richiedeva ai finali più di qualche watt. Rovescio della medaglia è che l'estetica di questi finali è ancora estremamente accattivante per la compattezza e le forme così particolari.
Nel QUAD 303 un problema facilmente risolvibile è la qualità della sezione di alimentazione. I condensatori originali hanno una capacità totale di 4.000uF un valore estremamente contenuto. Il circuito però è abbastanza inerte al ripple residuo, merito della particolare progettazione. Purtuttavia ho deciso di migliorare proprio questo stadio. Anzitutto ho sostituito i vecchi condensatori elettrolitici di livellamento (quelli più vicini al trasformatore) con dei ROE da 3.300uF. Invece di riconnetterli in parallelo ho inserito un'induttanza da 10mH, in grado di sopportare una corrente di 8A, tra i due. Il filtro CLC così costituito migliora molto la qualità sonora poiche è un elemento di separazione tra la maglia alimentatrice e la maglia amplificatrice. Il miglioramento è avvertibile, non è stravolgente ma è sicuramente interessante.
Condensatori di uscita
I restanti due condensatori da 2.000 uF servono a bloccare la tensione continua e a connettere in alternata i transistor finali con i diffusori. La qualità di questi condensatori poteva essere ottima nel 1971 (così erano datati) ma oggi si fa molto meglio. Per sostituirli ho ancora optato per dei ROE da 2.200uF, bypassando il tutto con condensatori in poliestere da 6,8uF.
Note conclusive
I miglioramenti sono percettibili, il finale
acquista punti in musicalità e dinamica. La trasparenza, la coerenza,
l'estensione in frequenza, la dinamica, sono tutte aumentate. Si avverte un
maggiore messa a fuoco e una riemersione di dettagli prima velati.
Consigliato a tutti i possessori di queste vecchie scatole sonore.
