Costruire un lettore CD Audiophile !! con la CDM 12
Build a CD Player !! with CDM 12
By Mauro Zeppilli Audiokit
Al momento Non Più Disponibili - In This Moment is Out Of- Stock
|
|
Si tratta comunque di parti preassemblate a scopo
dimostrativo, NON di un prodotto finito, di conseguenza andranno prese tutte le
precauzioni relative ad evitare contatti accidentali con la tensione di rete che
potrebbe essere letale, Audiokit declina Ogni
responsabilità in tal senso.
Attention is ready to use, but is
not a Finish product, there are Letal
main supply Tension on board, Audiokit is not responsible for any damage.
 |
 |
 |
 |
|
| CDM 12 integrated | CDM 12 Digital | |||
CDM12 integrated
& Digital sono disponibili per l'ascolto presso Audiokit !!
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
Meccanica CDM12
integrated con
caricatore a cassetto (si può togliere il cassetto per realizzare il
caricamento TOP LOADER) + Piastra Principale (collocata
sotto la meccanica, ma separabile) contenente il Converitore Philips Bitstream,
l'uscita digitale, le uscite analogiche, il Display ed il ricevitore ad
infrarossi.
CDM
12 Integrated transport
(with Digital + Analog Output) with CD loader
+ Principal
Board (under transport) with Philips
Bitstream DAC, RCA digital out, RCA analog out, display and IR receiver.
Meccanica CDM12
Digital con
caricatore a cassetto (si può togliere il cassetto per realizzare il
caricamento TOP LOADER) + Piastra Principale (collocata
sotto la meccanica, ma separabile) contenente il Converitore Philips Bitstream,
l'uscita digitale, il Display ed il ricevitore ad
infrarossi.
CDM
12 Integrated transport
(Only Digital Output) with CD loader
+ Principal
Board (under transport) with Philips
Bitstream DAC, RCA digital out, display and IR receiver

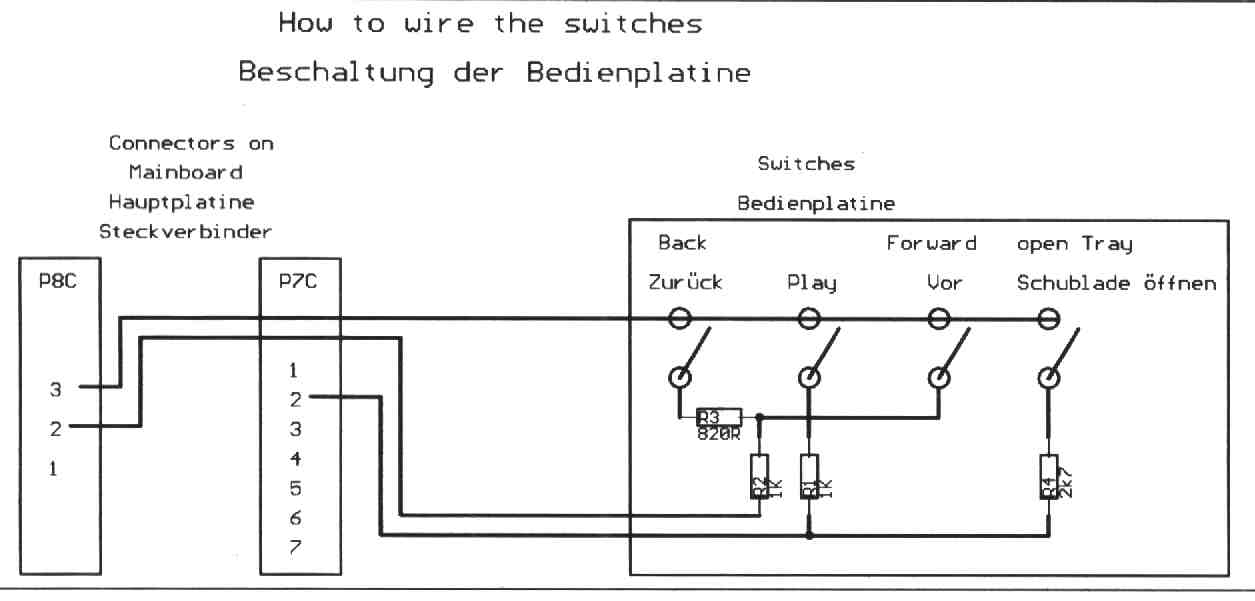

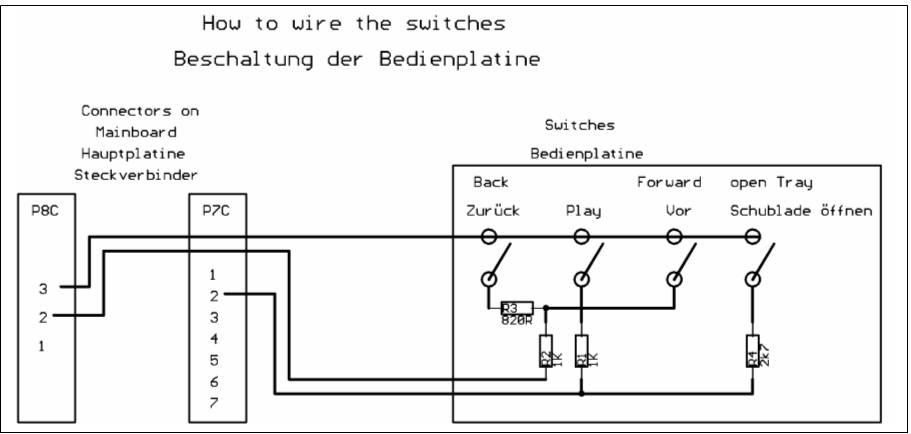

Pulsantini
di comando essenziali +portafusibili +vaschetta IEC
Command
Buttons+fuseholder+main-supply holder &
wiring

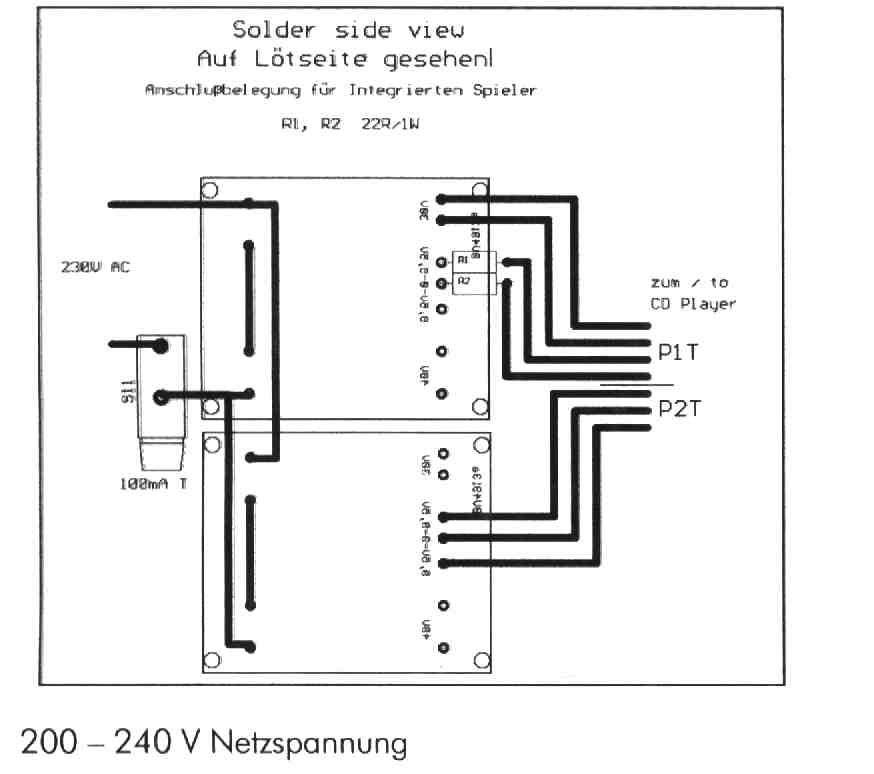

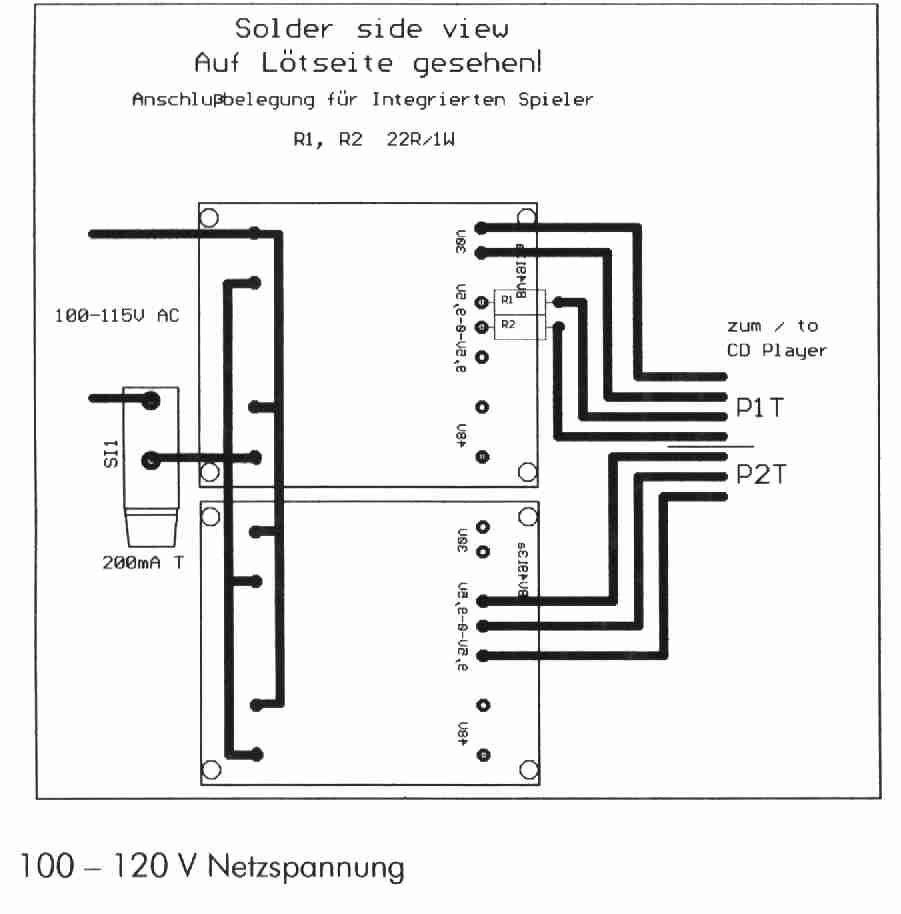

Trasformatori di alimentazione
115-220V
Power
Supply transformers
115-220V
Telecomando ad infrarossi
(opera
le funzioni principali)
Infrared
Handset Remote control (with
principal functions)
Istruzioni
(in tedesco)
schemi
elettrici e di collegamento
Instructions
(German language)
electric and wiring schemes
le CDM12 sono già ottimizzate sull'accoppiamento dell'uscita
digitale ed altri piccoli accorgimenti inerenti ad ottimizzare vari loop di
massa.
CDM12 are just optimized with little Upgrades on digital coupling and
ground Loop
con
questi set è possibile realizzare immediatamente un CD Player completo !!!
With
this SET you make a Complete CD Player !!!
Per le uscite digitali Suggeriamo
il convertitore in KIT AGDAC 2002
For
DigitalOutput We suggest AGDAC 2002 converter Kit
|
|
|
|
+TAX |
|
|
|
|
Essential capacitors Up Grade Level 1 for CDM12 integrated
|
|
|
|
|
|
Essential capacitors Up Grade Level 1 for CDM12 Digital
|
|
|
Transformers for digital data
|
i KIT sono su prenotazione,
consegna in circa 15-30 gg data ordine
Kits are on reservation delivery time about
15-30 days
Prezzi IVA Esclusa - Prices Excluded Tax
(Per
Italia e paesi della Comunità Europea aggiungere il 20 %)
(For
Italy and European Community Countries Add 20%)
Some CDM12 image
Before Up-Grade After Up-Grade
Sostituzione dei condensatori di uscita C 265-275 4,7 uF/50V comuni elettrolitici con 2 poliestere Digitex 4,7uF/100 V + bypass con 2 Wima Mks4 0,1uF/63 V
Change Signal output capacitors C 265-275 4,7uF/50V from ordinary electrolytic with Digitex polyester 4,7uF/100 V plus 2 Wima Mks4 0,1uF/63 V bypass.
Sostituzione dei condensatori di filtro C
352-345 2200uF/16V
con
n° 6 ELNA CERAFINE 1000uF per un totale di 3.000uF (bypassati con 2 ICEL MKT
PWS 0,1uF/630 V Film&Foil) la capacità totale può essere
incrementata fino a 10.000 e più uF
Change
first filter capacitors C
352-345
2200uF/16V from ordinary electrolytic with 3 units Elna Cerafine 1000/35 (3000uF
total) plus 0,1uF/630 V Icel MKT PWS Polypropilene film & foil bypass (total capacity
can be high to 10.000 and more uF)
Sostituzione condensatori stadio analogico e alim. C261-271-350 33uF/16V con ELNA CERAFINE 33uF/35 V
Change Filter and analogue capacitors C 261-271-350-351 33uF/16V from ordinary electrolytic with Elna Cerafine 33uF/35 V
Sostituzione condensatori stadio analogico e alim. C253 330uF/16V con ELNA CERAFINE 330uF/35 V
Change Filter and analogue capacitors C 253 330uF/16V from ordinary electrolytic with Elna Cerafine 330uF/35 V
Zoccolo (su IC 07) per la sostituzione rapida dell' Operazionale di uscita, consigliato il modulo tipo 1 LC Audio (non fornito)
IC socket (on IC 07) for quickly change Output Operational IC, best performance with type 1 Module LC Audio (not included)
In preparazione - In preparation
CDM12 Integrated
CDM12 Digital
|

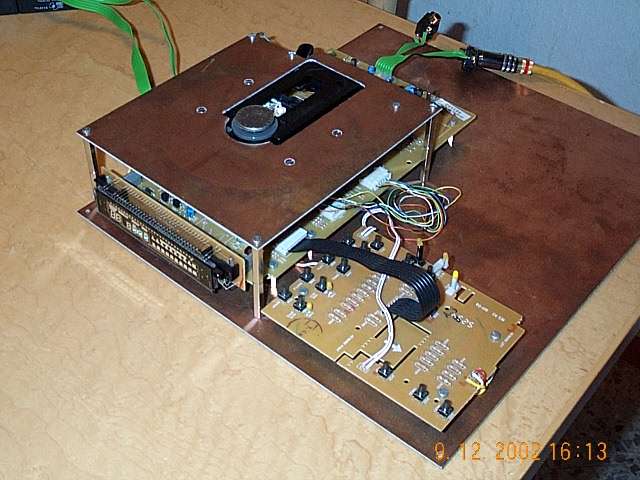

Alcuni Esempi di realizzazioni dei nostri Clienti Some customers Realizations Example |
Integrated CDM12 By Mauro Zeppilli
TOP Loader + Clock + Tubes output + balanced transformers by Marco Minotti
TOP Loader by Alberto Mandara
Altri
UP-GRADE possono essere implementati a Vostra discrezione, ecco alcuni
suggerimenti:
Suggestions
for another UP-GRADE
Si
possono sostituire tutti i rimanenti
condensatori elettrolitici, utilizzando altri Cerafine, od addirittura i
Famigerati Black Gate, ovviamente spazio permettendo, si possono sostituire
tutte le piccole capacità (0,5-4,7uF) direttamente con condensatori
poliestere o polipropilene
Una buona
norma sarebbe quella di bypassare tutti gli elettrolitici, con dei poliestere o
polipropilene da 0,1uF (100Nf) 63 V tipo Wima MKC2 (rossi) o Evox Rifa SMR
(neri) saldandoli direttamente sotto il circuito stampato)
Si
può aumentare tranquillamente le
capacità dei condensatori di alimentazione (2.200uF) con valori prossimi ai
50.000uF (bypassare sempre ogni gruppo di elettrolitici con 0,1-0,33uF ICEL
Polipropilene PWS Film & Foil o simili)
Una buona
norma sarebbe quella di non impiegare un unico elettrolitico di grande
capacità, ma più condensatori in parallelo di capacità più bassa.
Si può sostituire L'Operazionale
dell'uscita
analogica con dei moduli AD 825
oppure con Operazionali più performanti.
Si
può sostituire il quarzo esistente, con
un oscillatore di precisione, o con un vero e proprio circuito di Clock
a basso jitter dedicato (vedi LClock
XO) (solo per
CDM12 integrated)
Si
può escludere lo stadio analogico di
uscita esistente ed al suo posto inserire uno stadio di uscita in classe A zero
feedback (Vedi ZAPfilter
LC Audio) oppure uno stadio di uscita valvolare (solo per
CDM12 integrated)
Si
possono inserire dei trasformatori di
isolamento digitali
E'
possibile inoltre togliere il cassetto
di caricamento e realizzare così una meccanica TOP LOADER (caricamento
dall'alto)
Una
Cosa da non dimenticare !!! Trattare
l'alimentazione è importante !! un buon cavo (tipo Cablerie D' Eupen) qualche
filtrino di rete, un trasfo di isolamento, o meglio un vero e proprio
condizionatore di rete non possono che FARE BENE al tutto !! (avevo il
Kit a Casa in fase di collaudo prolungato, e lavorando al computer , riuscivo a
creare dei disturbi udibili (addirittura dei salti casuali !!) in concomitanza
di certe battute sulla tastiera o certi scroll con il mouse !!)
I più
smanettoni non avranno difficoltà (visto lo schema elettrico in dotazione) ad
implementare altre cose, tipo riprogettare ex novo l'alimentazione, togliere i
due transistors del muting sullo stadio analogico e sostituirli con
altrettanti Relè, prelevare le uscite verso un DAC esterno, ecc. ecc..
Ovviamente
possiamo fornirvi tutti i componenti sopracitati !!
Altri
suggerimenti relativi a cabinet ed assemblaggio
L'assemblaggio
in un contenitore è a discrezione dell'autocostruttore, il modulo laser
della CDM12 è già montato su supporti antivibranti in silicone, per cui la
meccanica di fatto è poco sensibile alle vibrazioni, è comunque una buona
pratica cercare di isolare il più possibile il tutto dalle vibrazioni e
risonanze, magari ponendo altri gommini antivibranti e/o molle nei punti di
fissaggio del cassetto alla base del cabinet.
Per
il cabinet vero e proprio, potete prendere spunto dalle foto, io ho
brutalmente gettato il SET CDM12 dentro una cornice che era in giro per il
Negozio, (guarda caso aveva già un'apertura sul frontale, giusta giusta per il
passaggio del cassetto) ho realizzato 3 piastrine di alluminio, atte ad
alloggiare i pulsanti di comando ed i connettori delle uscite, ed ho lasciato il
tutto senza coperchio con scopo dimostrativo.
la
mia idea comunque era quella di realizzare un cabinet in legno e rame
(parti in legno schermate con rame spray) con il frontale inclinato (i tastini
così sono mooolto..comodi) si potrebbe lasciare il cassetto leggermente
arretrato dentro la cornice, e poi applicare un listello di legno leggero
(inclinato) sul cassetto stesso che vada a filo con il frontale a cassetto
chiuso magari con il Vs logo per personalizzare il tutto, non esagerate con
l'appesantire il cabinet, ma limitatevi a renderlo antirisonante, con
l'applicazione di materiale smorzante in maniera sparsa e non troppo uniforme !!
(vedi Dampkit)
i pulsanti in dotazione, sonoper un'uso essenziale, potete
tranquillamente implementare tutte le altre funzioni, facendo riferimento
allo schema elettrico.
a cura di Mauro
Zeppilli & Aki (Audikit improvement Team)
