Clock Istruzioni Generiche per il Montaggio
Attenzione, sono indicazioni indicative ! non possiamo conoscere i dettagli di ogni apparecchio
Aldilà della efficacia dell'oggetto, una domanda è legittima: ma quanto è difficile la sostituzione del circuito originale con un Masterclock ? se si ha una minima pratica di elettronica, è molto facile !
nei lettori DVD-SACD il discorso è un tantino più complicato a causa della densità e miniaturizzazione della componentistica, e la modifica è raccomandata solamente ad appassionati esperti, altrimenti è bene rivolgersi ad un centro specializzato o contattarci per ulteriori informazioni.
Le istruzioni generiche che seguono vanno utilizzate solo in caso di mancanza di istruzioni specifiche. In ogni caso, richiedono soltanto un briciolo di tempo in più, ma ugualmente vi permettono di portare a termine la modifica con il massimo delle performance.
Seguite attentamente i punti seguenti:

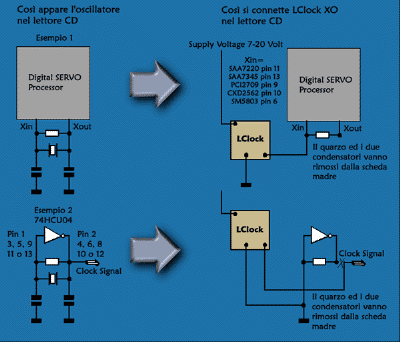

1. Dopo aver aperto il lettore CD, localizzate e rimuovete il quarzo del circuito oscillatore. (si tratta di un componente metallico, di dimensioni approssimative 10x15 mm, con sopra scritta la frequenza di oscillazione e spesso localizzato a destra nello stampato guardando il lettore CD dal frontale. Talvolta è coperto più o meno parzialmente da materiali smorzanti. Per fare questo generalmente può essere necessario rimuovere lo stampato. Non dimenticate di contrassegnare tutti i vari cavetti di connessione come sono prima di iniziare a smontare il circuito stampato. Alcuni esempi
2. Rimuovete i due piccoli condensatori ceramici a disco vicini al quarzo, i quali normalmente hanno sopra scritto numeri come 10, 12, 15, 100 o 1000. Questi condensatori sono molto vicini al quarzo, di solito entro 2cm. Sullo stampato è riportato un numero che li identifica in maniera univoca nello schema elettrico, tipo C102 ecc. Non potete sbagliare, normalmente sono connessi tra i pin del quarzo, e massa
3. Ogni condensatore ha due piedini.
In totale quindi sono 4 quelli da dissaldare. Due di questi (uno per
condensatore) sono connessi tra loro: questa è la massa (GND). Collegate il
cavetto di massa del generatore di masterclock alla massa del circuito del
lettore (cavetto nero o blu per gli LClock XO e X02) nella versione LClock
X03 è presente un apposito cavetto schermato, ove la calza è la massa (GND)
4.
TEST (vale solo per LClock X0 e X02) Sullo stampato del LClock XO c'è
una resistenza da 500 ohm connessa tra l'uscita (OUT) ed il terminale di test
(TEST OUTPUT). Lo scopo di questa resistenza è proteggere il vostro CD player
nel caso di connessione errata, Collegate il TEST OUTPUT ad uno qualsiasi dei due punti nei
quali era saldato il quarzo (e che avete dissaldato al punto 1.). Usate un
Vostro qualsiasi cavetto per fare questo collegamento, a test ultimato andrà
poi rimosso.
4a per LClock X03 saldate direttamente il polo caldo del cavetto schermato ad uno dei 2 punti dove prima era saldato il quarzo (se su di un piedino nondovesse funzionare, provate con l'altro piedino) per altri tipi di generatori vedere le relative istruzioni.
4b vale per solo LClock X03 ! Saldate
la piazzola indicata, (se il vostro lettore funziona con 5V), altrimenti
lasciate la piazzola senza stagno (se funziona con 3.3V)
XO3 esce settato 3.3V mode output
dalla fabbrica. Cortocircuitando questa piazzola diventa 5V mode output il
riferimento AD è talmente preciso da offrire una tolleranza massima di 6mV.
5.
vale solo per LClock X0 e X02
Collegate il cavetto rosso, quello
Solitario !!!, (NON quello
vicino al cavetto nero già collegato a GND) ad una alimentazione a 12V DC. La
maggior parte dei lettori CD ha uno stabilizzatore 7812 (da qualche parte, anche
vicino al quarzo): collegate il cavetto rosso al piedino di DESTRA (output)
guardando lo stabilizzatore di fronte (guardandolo di fronte potete leggere la
scritta 7812). In assenza di questo stabilizzatore, potete usare un 7805,
certamente presente. In questo caso, collegate il cavetto rosso al piedino di
SINISTRA (input) guardando lo stabilizzatore di fronte (guardandolo di fronte
potete leggere la scritta 7805). L'oscillatore LCclock XO ha uno stabilizzatore
raffinatissimo sulla schedina. Per questo, una qualsiasi tensione compresa tra
9
e 26V DC è utile per il corretto funzionamento. Potete, ovviamente, usare un
tester per localizzare un’opportuna fonte di tensione per alimentare
l'oscillatore (assorbe circa 60mA DC).
è bene comunque prelevare tale tensione direttamente sul positivo degli
elettrolitici primari di alimentazione (quelli subito dopo i diodi
raddrizzatori) E' spesso consigliato l'utilizzo dell’alimentazione dedicata
PSU per massimizzare i
risultati.
6. Ricollegate ora il lettore CD alla
rete ed accendete. Verificate che il lettore sia perfettamente operativo. E'
tutto ok? Se la risposta è no, spegnete, scollegate il lettore dalla presa di
rete, dissaldate dallo stampato del CD player il cavetto collegato al terminale
TEST OUTPUT del LClock XO e collegatelo all'altro punto nel quale era una volta
saldato l'altro piedino del quarzo. Ricollegate il lettore alla rete,
riaccendete: stavolta tutto dovrebbe essere ok.
7. Provate il lettore CD. Se tutto è
davvero in perfetto stato, spegnete un'altra volta, scollegate ancora la presa
di rete. Ora potete prelevare il clock dal normale terminale del LClock XO,
collegando il cavetto di prova dal terminale di test. Per fare questo
collegamento, utilizzate il cavetto rosso accoppiato a quello nero e connesso
precedentemente a massa (GND).
8. Ricollegate il lettore al vostro
impianto, ed ascoltate il Vostro Brano preferito.
9. Normalmente non è richiesta alcuna
taratura supplementare. Ma talvolta può accadere di sentire un rumore e quindi
bisogna mettere mano al trimmer (a 20 giri) facilmente localizzabile sullo
stampato del LClock XO. In caso di rumore: girate il trimmer in senso
anti-orario per qualche giro, e poi, il doppio dei giri fatti, ma in senso
orario, Se il rumore è scomparso, tornate qualche giro indietro (anti-orario) e
lasciatelo lì In pratica
dovreste riuscire trovare un intervallo (movendo il trimmer) nel quale non si
sente né rumore né distorsione di alcun tipo, a questo punto posizionate il trimmer nel punto centrale di
quest’intervallo.
10. Movendo il trimmer non si modifica
il suono del vostro CD player. Non perdete tempo a cercare miglioramenti. Dovete
solo togliere il rumore (se presente !!).
11. Tutto è pronto. Non rimane che
trovare il punto adatto dello chassis nel quale fissare ilcircuito stampato del Clock. Tenete conto che il quarzo è un componente "microfonico":
montate saldamente la schedina per i migliori risultati. (al limite potete
utilizzare una pezzetto di Blu Tack posto
sul Quarzo per minimizzare eventuali vibrazioni)
12. Richiudete il lettore. Le prestazioni ottimali si ottengono dopo un rodaggio di almeno 48 ore durante le quali non è necessario far riprodurre un CD, l’importante è che il lettore sia acceso.
