Generatore di MasterClock LClock XO 3
New Precision Masterclock 1 ppm !
Vi consiglio di leggere......altrimenti le
istruzioni sono in fondo alla pagina
il nuovo LClock XO3
XO 3
doppia
uscita per installazioni su convertitori D/A separati in sincronismo con la
meccanica. Alimentazione 230 V inclusa.
Le Nuove
caratteristiche:
Black Gate NX HI-Q per un filtraggio privo di rumoreDual Clock Output con UHF plugs (SMB) - solo nella versione standard -Uscita istantanea del segnale di clock per installazioni senza problemiLivello di uscita 3V / 5V a scelta (settaggio su scheda)Nuovo Ultra Low Noise Voltage Reference della Analog Devices1 Cavo RG174 COAX con SMB plug incluso in ogni kitUltra Fast (5,2nS) Voltage Comparator (rapporto signal/noise migliorato di un fattore 10 rispetto al precedente XO2)Funzione Disable per DVD players con Standby mode4 regolatori separati (erano 2 nel XO2)Circuito stampato a 4 strati con 2 piani di massa (schermi) interni (mm 50x50)Accuratezza 1 ppm (+/- 16 Hz per un clock da 16,9344 MHz)Jitter inferiore di oltre 10 volte rispetto ad altri ref. ClockLed blue per monitorare la corretta alimentazioneAlimentatore (PSU) 230 V o 115 V compreso - solo nella versione standard -Low Noise Design estremo (91 parti attive contro le 43 del XO2
Le applicazioni
CD Player / WriterDVD PlayerSACD PlayerDigital - Analog Converter (se convertitore e meccanica utilizzano il medesimo clock, la modifica raggiunge il massimo risultato. (vedere istruzioni specifiche)Digital Audio Decoder (Dolby Digital™; DTS™; MPEG ecc)Receiver con Digital Audio DecoderCar CD Player (di norma montato in una scatola esterna a causa degli ingombri)MiniDisc Player / RecorderDAT (Digital Audio Tape)DCC (Digital Compact Cassette)Ogni oggetto audio che utilizzi un clock!
Le frequenze fornibili sono le seguenti:
|
|
|
|
Uscita di un XO3 da 16,9344MHz
Nel vostro lettore CD il quarzo
dell'oscillatore utilizzato dal costruttore produce una onda quadra, ma questo
non è certamente ottimale. Nel LClock XO 3 il quarzo controlla un oscillatore a
pura onda sinusoidale per massime prestazioni e minimo jitter. Nella foto sopra
riportata si vede l'onda generata dal un XO3 da 16,9344 MHz.
La grande maggioranza dei nostri
clienti sceglie di installare il LCclock autonomamente, a conferma della
facilità dell'operazione. sono sufficienti un saldatore, un tester ed un minimo
di pratica elettronica. Se non avete dimestichezza con queste cose, e non
conoscete nessuno che possa aiutarvi,
contattateci: vi aiuteremo noi.
Il nuovo XO3 è più piccolo del 40%
rispetto al vecchio XO2
85 componenti SMD a stretto
contatto, per risentire meno delle interferenze esterne
Il connettore è studiato per perdite
molto basse fino a 5GHz

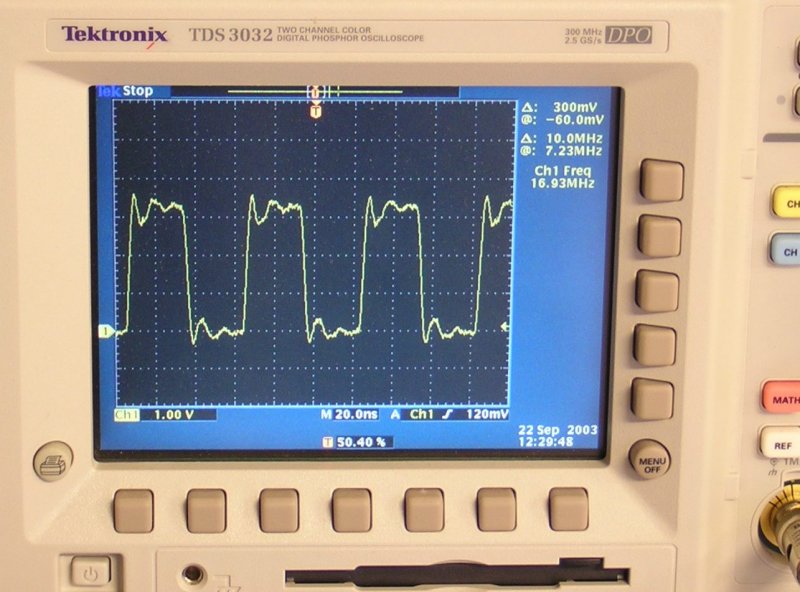

Dopo l'oscillatore sinusoidale il
segnale entra nel comparatore e diventa onda quadra. Dopo un buffer il segnale
entra nel cavo. La misura della foto è tratta da una uscita 3.3 V mode per SACD
/ DVD players. è il primo Clock al mondo ad offrire questa funzione per una
installazione senza problemi su tutti i modelli.
Uscita come sopra ma a 5V mode
XO3 esce settato 3.3V mode output
dalla fabbrica. Cortocircuitando questa piazzola diventa 5V mode output il
riferimento AD è talmente preciso da offrire una tolleranza massima di 6mV.
Questa foto
mostra la procedura start-up del XO 3.La curva blue è l'alimentazione, 0 - 10 V
DC, la gialla è l'uscita del clock. Si vede bene che il segnale di clock si
presenta all'uscita 1mS dopo l'accensione. Il grosso condensatore sulla scheda
serve da batteria ed è in grado mantenere acceso il clock per 2 secondi dopo il
distacco dell'alimentazione. All'accensione questo condensatore è caricato molto
lentamente e viene connesso all'alimentazione a carica completata (circa 10
secondi)
Prezzi e prodotti aggiornati sul nuovo sito Audiokit e-Shop cliccando qui !
Update prices & products on new e-Shop Audiokit website click Here
Prezzi aggiornati al 24/11/2003
al momento i Prodotti LC non sono disponibili - LC Products are at the moment out of stock
L'oscillatore
LClock XO2 fu posto nel mercato alla fine del 2001, la versione precedente
LClock XO nel 1999 mentre la prima era denominata C2. Tutte queste non sono più
in produzione !
Ulteriori descrizioni e caratteristiche
a sinistra la forma d'onda di un
clock normale, a destra la forma d'onda del LClock XO3
le fluttuazioni in ampiezza e
frequenza sono di molto ridotte
Quando fu individuato nel
generatore di clock una causa di degrado delle prestazioni dell'audio digitale,
alcuni costruttori di punta si preoccuparono di studiare un eccellente (se non
eccezionale) circuito da utilizzare nei loro lettori. Oggi non è difficile
costruire siffatti circuiti, è soltanto relativamente costoso. Abbastanza
costoso da non essere nemmeno considerato per il 99% dei casi. Ma non così
tanto, però, da giustificare i prezzi di certi lettori che li adottano. Così, di
solito, troviamo il circuito descritto prima, il minimo per il corretto
funzionamento del circuito. Bell'e pronto, senza spenderci un solo secondo. Però
c'è una bella differenza tra corretto funzionamento e funzionamento ottimale.
Nei lettori di punta, come Wadia
per esempio, l'oscillatore è cosa seria. L'aspetto interessante di tutta la
storia è che questi circuiti molto sofisticati, in grado di fare la differenza,
sono col tempo diventati disponibili per realizzare sostanziosi up-grade. Ad un
prezzo equo, se non vantaggioso.
La LC Audio Technology introdusse
la prima versione del proprio generatore nel 1997. Oggi è un prodotto
fondamentale nel catalogo LC
Fino ad oggi sono stati installati diverse
MIGLIAIA di oscillatori! L'ultima generazione (chiamata LClock XO3) rappresenta
un ulteriore miglioramento rispetto alla precedente LClock XO2
LClock X03 è stand-alone, cioè non ha
bisogno di altri circuiti per funzionare e migliorare un lettore. Malgrado
questo, l'aggiunta di un alimentatore dedicato è fortemente consigliata.
L'accoppiata si chiama "IPERKIT"
LClock XO3 è tutto a componenti SMD, cioè
con componenti a montaggio superficiale, sintomo di una grande cura dei dettagli
e di una eccellente industrializzazione. Lo stampato è a 4 strati con doppia
schermo ed il circuito è dotato anche di una alimentazione stabilizzata on board
per ridurre l'influenza dal jitter da rumore di alimentazione.
Il circuito è dotato di una raffinata
alimentazione di tipo shunt sulla schedina, con regolatore separato per ogni
stadio del circuito. Come da statuto L C Audio, i componenti sono i migliori
reperibili. siamo dell'opinione che raramente ciò che sembra migliore per certi
versi si riveli poi migliore sul campo, poiché vi sono molti aspetti oggi ancora
oscuri. Ma in certi casi effettivamente esiste una relazione diretta e semplice:
un oscillatore è uno di questi casi.
Davvero IMPRESSIONANTE è, quindi, la stabilità
finale dichiarata: ±1ppm! In termini di frequenza, significa un clock da
16,9344MHz avrà uno scostamento massimo pari a ±16Hz!
Alcuni esempi di modifica per LClock XO3
Il generatore di master clock
X03 Encore è
alimentabile tramite una qualsiasi delle alimentazioni del CD player (purchè si
rispetti il range di tensione per il corretto funzionamento riportato nelle
caratteristiche ). Non è, quindi, necessario alcun alimentatore/trasformatore
aggiuntivo (tranne casi particolari)
Il circuito, tuttavia, assorbe una discreta
quantità di corrente: 60mA. Alimentare il tutto tramite un piccolo ed economico
circuito apposito previene l'appesantimento sul resto della logica, con altri
benefici sul suono finale. In taluni casi gli alimentatori sulla scheda sono
protetti (anche da fusibili miniatura) e non sopportano una tale corrente.
Inoltre, questo assorbimento può causare l'abbassamento della tensione di
alimentazione anche degli altri circuiti. Questa modifica è raramente
indispensabile, ma sempre molto utile: massimizza l'impatto del clock generator.
Pertanto, è una modifica caldamente consigliata

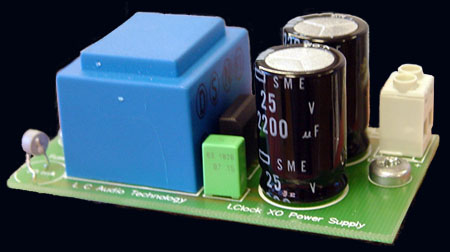

Un PSU ed un LClock XO3 Encore formano un
Hyperkit, il cui è di poco superiore a quello del solo LClock XO3 Encore.
L'acquisto dell'Hyperkit è consigliato per ottenere il massimo risultato dal
generatore di clock.
Come identificare la frequenza di clock del vostro lettore (lista ed alcune foto di quarzi)
Istruzioni Generiche di montaggio del MasterClock
Istruzioni per il montaggio del MasterClock su meccaniche + DAC esterni
Istruzioni specifiche di montaggio LClock (A-D)
Istruzioni specifiche di montaggio LClock (E-P)
Istruzioni specifiche di montaggio LClock (Q-R)
Istruzioni specifiche di montaggio LClock (S-Z)
